Antenne-afdekking van
PTFE-weefsel parabool-
antenne
Antenne-afdekkingen • voor VEGAPULS 68
3. Sensor met antenne-afdekking in de aansluiting schuiven,
afdekking moet de tankflens bedekken, flensgaten moeten in lijn
liggen.
4. Doorbraken met permanent-marker op de flenskraag van de
antenne-afdekking markeren
5. Sensor weer demonteren, antenne-afdekking wegnemen en de
gemarkeerde doorbraken met een scherp mes uitsnijden
6. Sensor met antenne-afdekking weer in de aansluiting schuiven,
afdekking moet de aansluitflens bedekken, flensgaten moeten in
lijn liggen.
7. Flens vastschroeven
Ga als volgt tewerk:
1. Vormafdichting over de paraboolantenne trekken, let er daarbij
op, dat de antennerand gelijkmatig is bedekt.

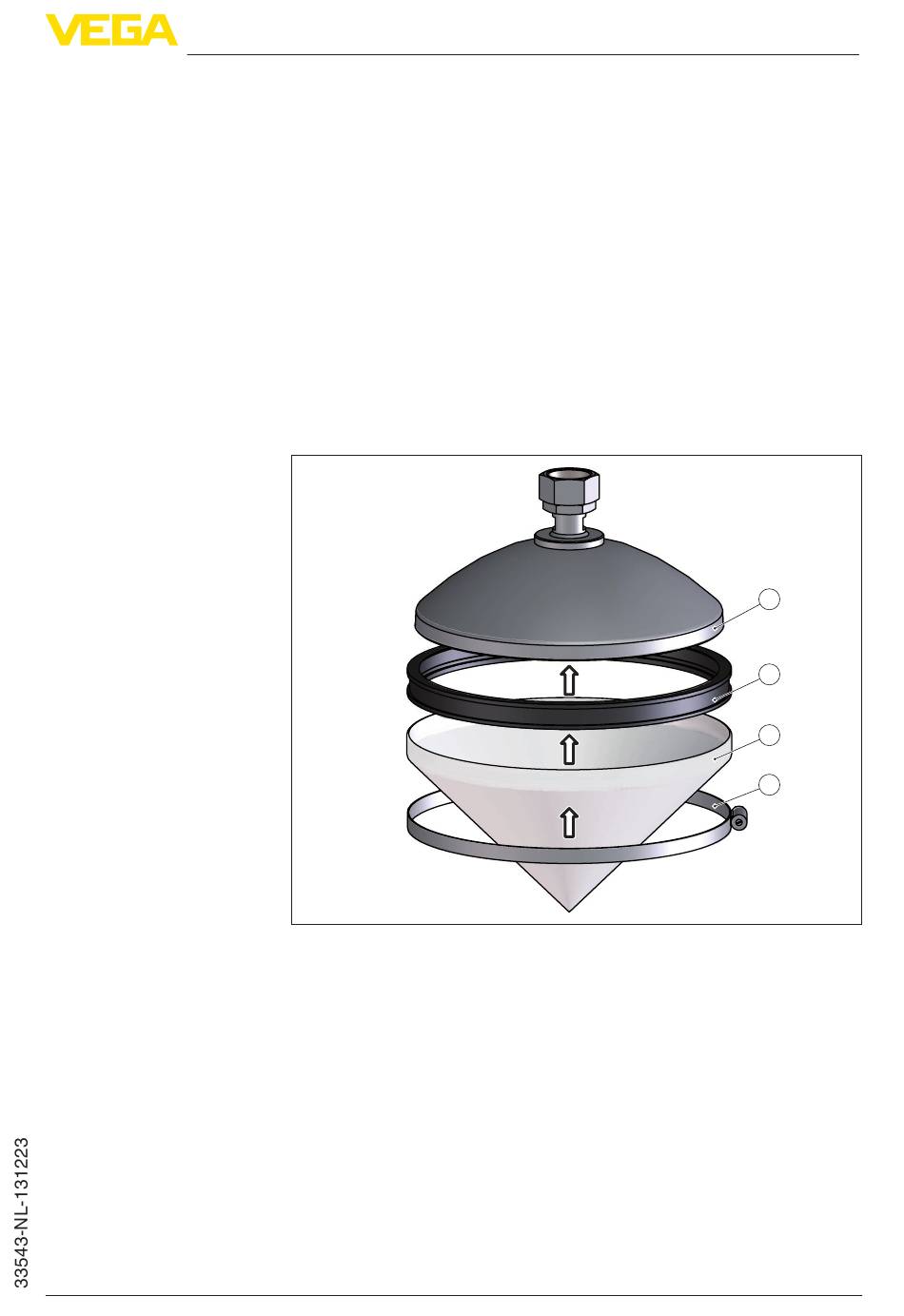

Fig. 10: Montage antenne-afdekking
1
Paraboolantenne
2
Siliconenring
3
Antenne-afdekking
4
Spanband
2. Antenne-afdichting over de siliconenring trekken
3. Spanband over de antenne-afdekking trekken
4. Schroef van de spanband vastdraaien, tot de antenne-afdekking
en de siliconen vormafdichting vast zijn samengevoegd.
3 Monteren
1
2
3
4
11
