Pagina 18
4.2 MK - Ventilatoren en warmtewisselaars zijn bekabeld naar aansluit-
klemmen
Veiligheidsschakelaar
4.3 HS, US - Zonder bedieningssysteem en zonder elektrische bekabe-
ling
Veiligheidsschakelaar

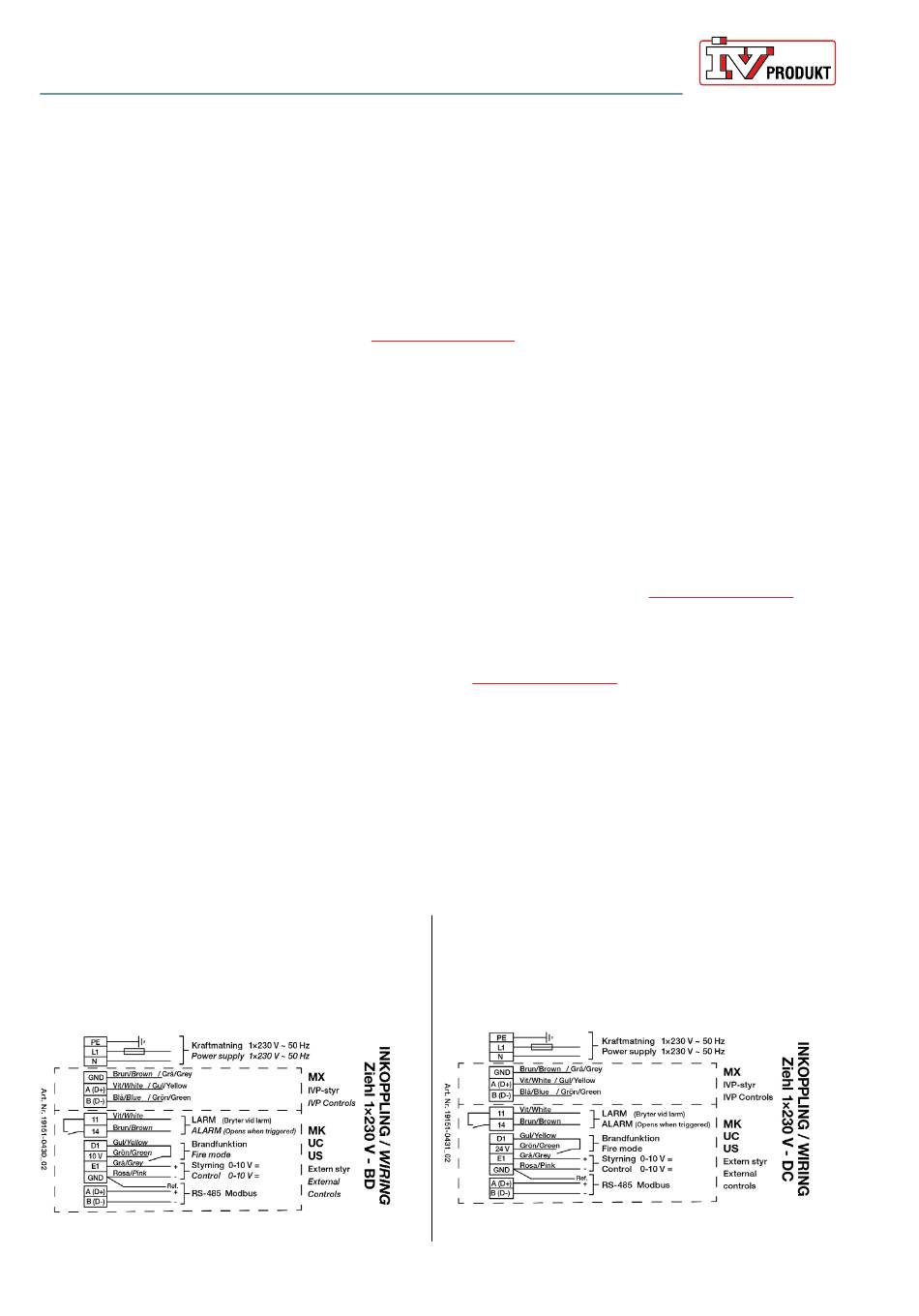

Ventilatoren (code ELFF)
Ziehl EC 1×230 V 0,50 / 0,78 kW
ventilatorwiel 025 / 028 / 031
Grootte 04, 06, 09 en 10
Gebruik en onderhoud
Envistar Top 04-21
DSET.190501.04.nl-BE
Code MK - units geleverd zonder bedieningssysteem, maar met ventilatoren en
warmtewisselaars bekabeld naar aansluitklemmen.
De aansluitklemmen zitten in elk respectievelijke unitdeel.
Kijk voor aansluitinstructies en geadviseerde zekeringen in de orderspecifieke
documentatie op
docs.ivprodukt.com
gevens).
Veiligheidsschakelaars moeten op de respectievelijke voedingen gemonteerd en
aangesloten worden.
• Code HS - voor units zonder bedieningssysteem en zonder elektrische
bekabeling zijn de schakelschema's voor warmtewisselaars en koelmachines
beschikbaar bij de orderspecifieke documentatie op docs.ivprodukt.com, zie
hieronder voor andere aansluitinstructies .
• Code US - voor units zonder bedieningssysteem en zonder elektrische
bekabeling zijn de schakelschema's koelmachines beschikbaar bij de order-
specifieke documentatie op docs.ivprodukt.com, zie hieronder voor andere
aansluitinstructies .
Aanbevolen afzekering heeft betrekking op zekeringen met C-karakteristiek.
Veiligheidsschakelaars moeten op de respectievelijke voedingen gemonteerd en
aangesloten worden.
Continue productontwikkeling kan leiden tot veranderingen zonder voorafgaande kennisgeving.
(Aansluitklemmen en technische ge-
Ziehl EC 1×230 V 1,35 kW
ventilatorwiel 031 / 035
Grootte 10 en 12
