10. Herhaal stappen 4 tot en met 9 voor de andere
rijhendel.
11. Monteer het voorpaneel.
De tractie-aandrijving afstellen
voor de neutraalstand
Tijdens deze afstelling moeten de aandrijfwielen draaien.
Een mechanische of hydraulische krik kan een
machine niet altijd dragen. Als de machine dan
valt, kan dit ernstig letsel veroorzaken.
• Plaats de machine altijd op kriksteunen.
• Gebruik nooit een hydraulische krik.
De motor moet lopen als u deze afstelling wilt
uitvoeren. Contact met bewegende onderdelen
of hete oppervlakken kan lichamelijk letsel
veroorzaken.
Houd kleding, gezicht, handen, voeten en
andere lichaamsdelen uit de buurt van de
draaiende onderdelen, de geluiddemper en
andere hete oppervlakken.
1. Krik het frame omhoog en plaats dit op stabiele
kriksteunen zodat de wielen vrij kunnen ronddraaien.
2. Schuif de stoel naar voren en ontgrendel deze.
Kantel daarna de stoel omhoog en voren.
3. Koppel de elektrische connector los van de
veiligheidsschakelaar van de stoel. Monteer tijdelijk
een verbindingsdraad op de polen van de stekker van
de kabelboom.
4. Start de motor, houd de gashendel halverwege tussen
Langzaam en Snel en zet de parkeerrem vrij.
Opmerking: De rijhendels moeten in
de vergrendelde neutraalstand staan als er
afstellingswerkzaamheden worden uitgevoerd.
5. U stelt de lengte van de pompstang aan een kant af
door de zeskantige as in de juiste richting te draaien,
totdat het corresponderende wiel stilstaat of iets
achteruit kruipt (Figuur 63).
1. Rechter pompstang
2. Linker pompstang
3. Kogelverbinding
4. Bout
6. Beweeg de rijhendel naar voren en naar achteren
en zet deze vervolgens in de neutraalstand. Het
wiel moet ophouden met draaien of iets achteruit
kruipen.
7. Zet de gashendel op Snel. Het wiel moet stil blijven
staan of iets achteruit kruipen. Indien nodig opnieuw
afstellen.
8. Herhaal stappen 5 tot en met 7 voor de andere kant.
9. Draai de contramoeren op de kogelverbindingen
vast (Figuur 61).
10. Zet de gashendel op Langzaam en zet de motor af.
11. Maak de verbindingsdraad los van de stekker
van de kabelboom en sluit de stekker aan op de
stoelschakelaar.
55

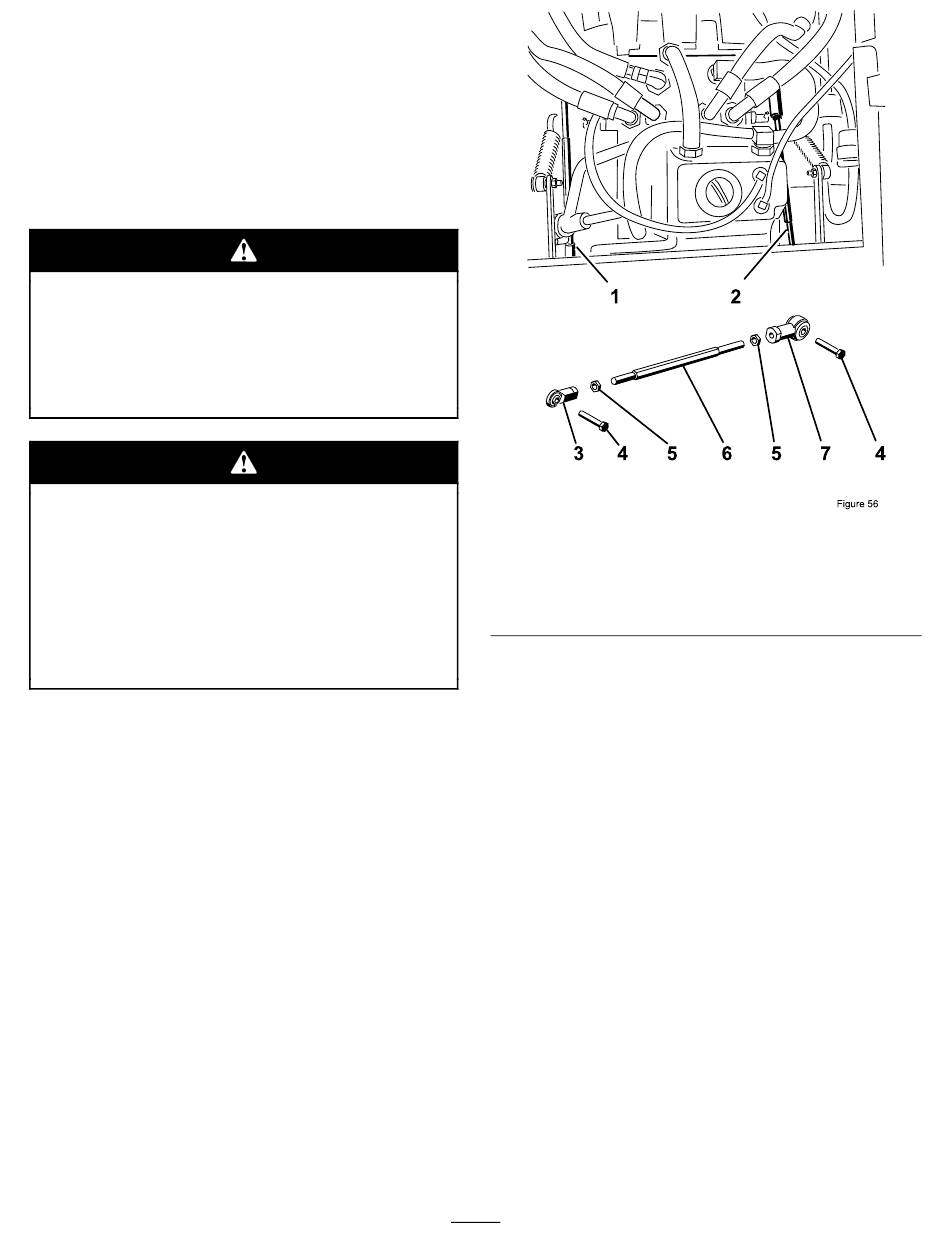

Figuur 63
5. Contramoer
6. Zeskantige as
7. Kogelverbinding
