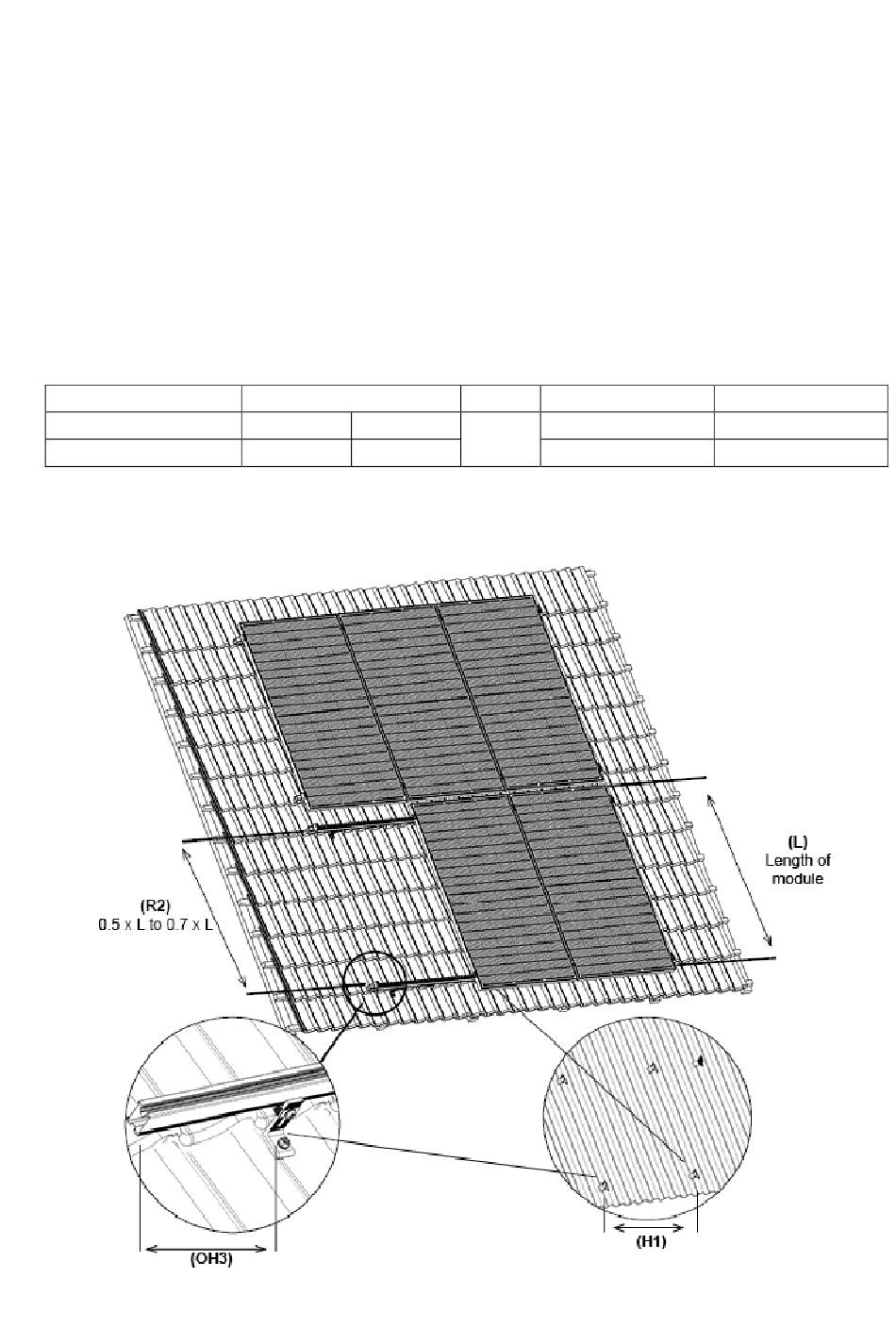

2.5 Richtsnoer voor het positioneren van haken en rails
Voordat u met de installatie verdergaat, moet u ervoor zorgen dat de haken en rails volgens onderstaande
afmetingen zijn geïnstalleerd. Deze kunnen per product verschillen:
• De maximale afstand tussen twee opeenvolgende haken (H1) is 120 cm, maar dit is meestal 60-80 cm.
Raadpleeg onze calculator voor de specifieke waarde.
• De afstand tussen rails (R2) ligt tussen 0,5 en 0,7 keer de lengte van de module (L). Controleer de
toegestane klempositie in de installatiehandleiding voor zonnepanelen.
Raadpleeg de paragraaf 'Monteren' van de handleiding van uw module voor de specifieke waarden.
• De maximale overstekafstand voor rails (OH3) is 30 cm.
Gebruik de onderstaande tabel als snelle referentiegids voor de installatie van Autarco-modules:
Autarco-module
MHJ- / TBJ- / TJ-serie
MHL- / TBL- / TL-serie
De waarden voor haakafstand (H1) en overstekafstand (OH3) worden bepaald door de windzone, hoogte van het
gebouw en terreincode.
R6 montagesysteem (rechtop en liggend)
Moduleafmetingen (mm)
1722
1134
1903
1134
Minimale afstand
0,52 x L
R1
0,45 x L
installatiehandleiding
Maximale afstand
0,63 x L
0,66 x L
