Technische gegevens

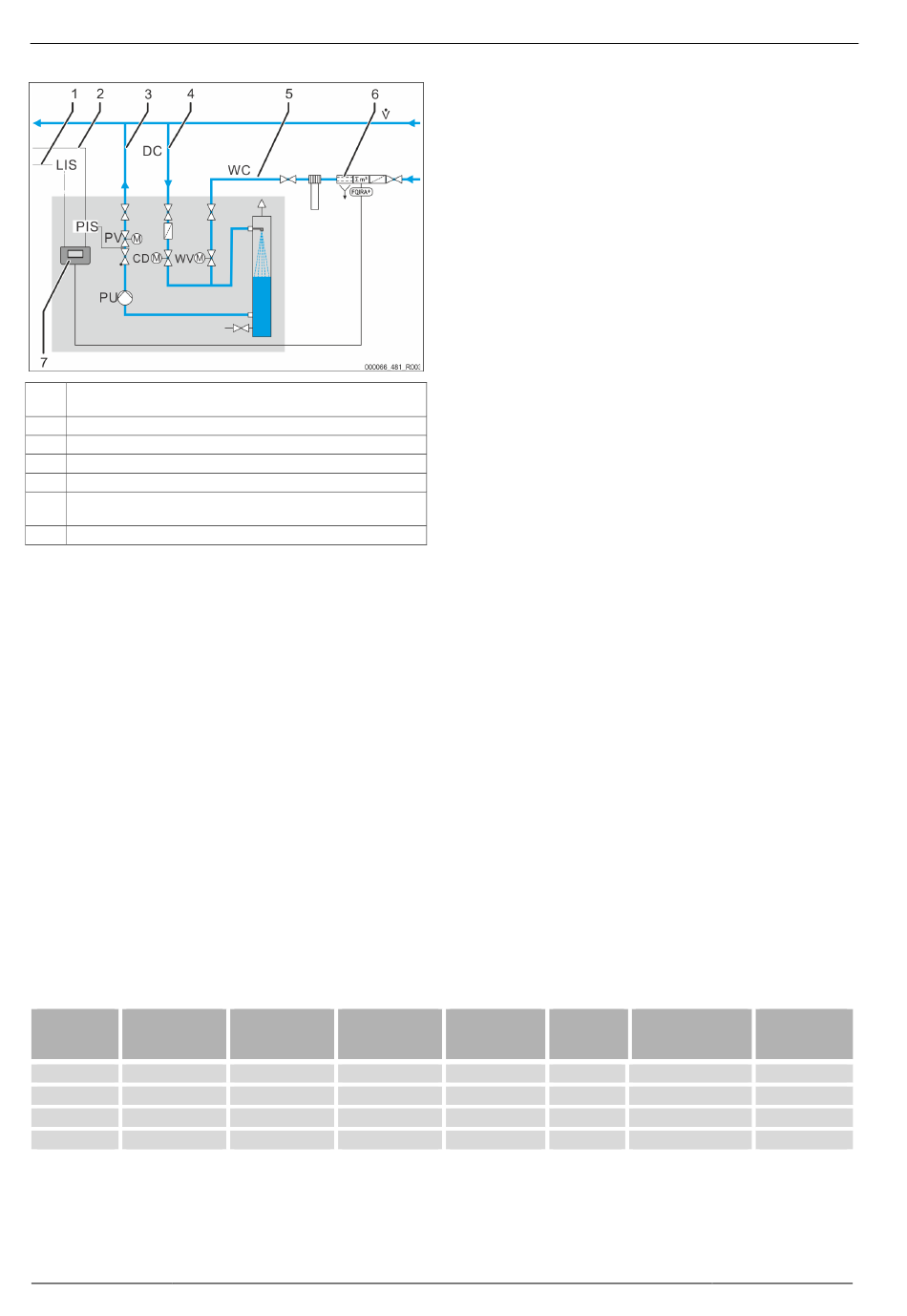

Servitec 35 - 95 met motorkogelklep
1
Stuurleiding van een drukbehoudstation voor het opvragen van
bijvulcycli in the bedrijfsmodus "Levelcontrol"
2
Signaalleiding van de druksensor "PIS" voor bijvulvariant "Magcontrol"
3
Ontgassingsleiding "DC" (ontgast water)
4
Ontgassingsleiding "DC" (gasrijk water)
5
Bijvulleiding "WC"
6
Optionele extra uitrusting zie hoofdstuk 4.6 "Optionele uitrusting" op
pagina 6
7
Control Touch besturing
4.5
Levering
De levering wordt beschreven op de leverbon en de inhoud wordt op de
verpakking aangegeven.
Controleer de levering onmiddellijk na ontvangst op volledigheid en eventuele
transportschade. Meld mogelijke transportschade onmiddellijk na ontvangst.
5
Technische gegevens
Opmerking!
De volgende waarden zijn van toepassing voor alle
installaties:
–
Toegestane bedrijfstemperatuur van het apparaat:
–
Toegestane inlaatdruk voor bijvulling:
–
Bijvulvermogen:
–
Uitscheidingsgraad, opgeloste gassen:
–
Uitscheidingsgraad, vrije gassen:
–
Beschermingsklasse:
5.1
Elektrische installatie
Type
Elektrisch
vermogen
(kW)
35
0,85
60
1,1
75
1,1
95
1,1
6 — Nederlands
90 °C
1,3 bar – 6 bar
Tot max. 0,55 m³/uur
≤ 90 %
100 %
IP 54
Elektrische
Beveiliging
aansluiting
(intern)
(V / Hz / A)
(A)
230 / 50
10
230 / 50
10
230 / 50
10
230 / 50
10
Servitec 35-95 met Touch besturing — 18.12.2019 - Rev. A
Basisuitrusting voor de ontgassing:
•
Servitec besturing.
•
Ontgassingsklep "DV", verpakt in de doos.
•
Folietas met bedieningshandleiding en elektrisch schakelschema (aan de
Servitec bevestigd).
De Servitec is voorgemonteerd en wordt op een pallet aangeleverd.
4.6
Optionele uitrusting
De volgende optionele uitrusting is beschikbaar voor het apparaat:
•
Fillsoft / Fillsoft Zero voor de ontharding / ontzilting van het bijvulwater uit
het drinkwaternet. Vervangen van onthardingspatronen en
ontziltingspatronen.
•
Fillset voor het bijvullen van water
–
Fillset met geïntegreerde systeemscheiding, watermeter, vuilvanger
en afsluitklep voor de bijvulleiding "WC".
•
Fillset Impuls met compacte watermeter FQIR+ voor het bijvullen van
water.
–
Wanneer de Fillset Impuls wordt geïnstalleerd, kan de gehele
bijvulhoeveelheid en de zachtwatercapaciteit worden gecontroleerd
via de Fillsoft onthardingsinstallaties. De veilige werking van het
apparaat is gewaarborgd en de automatische bijvulling bij grote
waterverliezen of kleinere lekkages wordt voorkomen.
•
Fillset Compact voor het bijvullen
–
Fillset Compact met geïntegreerde systeemscheiding, vuilvanger en
afsluitklep voor de bijvulleiding "WC".
•
Fillguard voor de bewaking van de geleidbaarheid
–
Als de Fillguard is geïnstalleerd, kan de capaciteit van de Fillsoft Zero
ontziltingspatroon worden gecontroleerd in relatie tot de
geleidbaarheid.
•
Uitbreidingen voor de besturingseenheid van het apparaat.
–
Via de RS-485 interface kan diverse informatie worden opgevraagd
van de besturingseenheid en vervolgens worden gebruikt voor de
communicatie met controlecentra of andere apparaten, zie
hoofdstuk 6.5.3 "Interface RS-485" op pagina 12.
•
Bus-modules voor de communicatie met controlecentra.
•
Profibus-DP.
•
Ethernet.
–
I/O-module voor de klassieke communicatie.
•
Modbus RTU
•
Control Remote
•
Gasafvoermeting voor een optimale ontgassing.
Opmerking!
De accessoires worden afgeleverd met de bijbehorende
bedieningshandleidingen.
Aantal interfaces
I/O-module
RS-485
2
Optioneel
2
Optioneel
2
Optioneel
2
Optioneel
Besturingseenheid
Geluidsniveau
(V, A)
(dB)
230, 2
55
230, 2
55
230, 2
55
230, 2
55
