Modulaire pneumatische lineaire aandrijvingen OSP-L
7.3

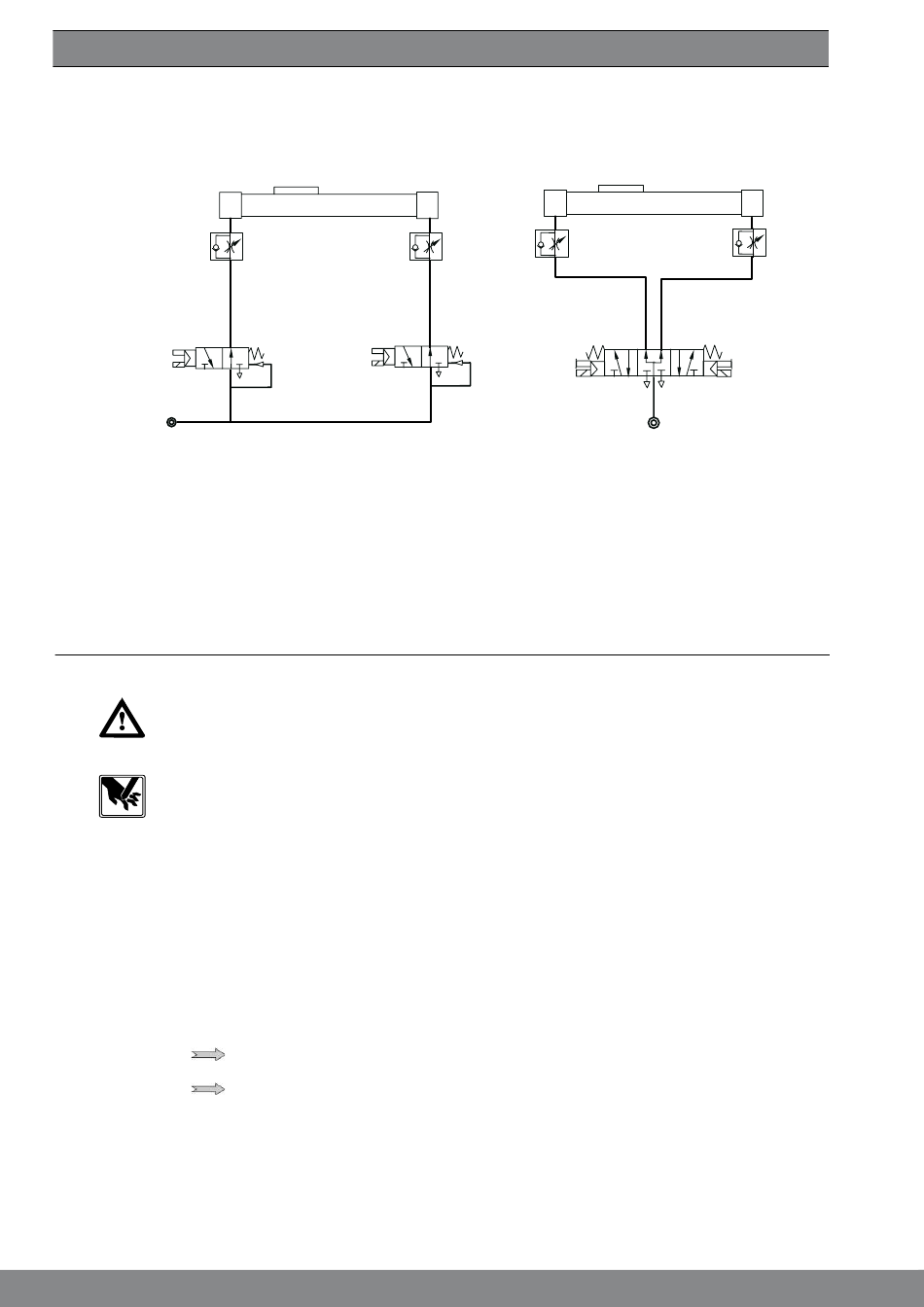

Pneumatische aansturing
OSP-L basiscilinder
7.4
Toebehoren
Bevestigingen en magneetschakelaars
Met behulp van de bevestigingscomponenten uit ons omvangrijke leveringsprogramma voor toebehoren kun-
nen de lineaire aandrijvingen, afhankelijk van de omgevingsomstandigheden, worden bevestigd.
Door middel van magneetschakelaars uit ons leveringsprogramma vindt een contactloze aftasting plaats van
de lineaire aandrijvingen in hun eind- en tussenposities.
Nadere informatie hierover vindt u in de OSP-L-catalogus.
8
Inbedrijfstelling
Montagewerkzaamheden en inbedrijfstelling mogen uitsluitend door
vakpersoneel worden uitgevoerd!
De lineaire aandrijving kan snelle lineaire bewegingen met grote kracht veroorzaken. Hierdoor
kunnen wegens veronachtzaming van de veiligheidsvoorschriften persoonlijk letsel door beknellen van li-
chaamsdelen of beschadigingen door botsingen met andere installatiedelen ontstaan.
Gevaar voor beknelling
Controleer vóór de inbedrijfstelling:
•
de correcte aansluitvoorwaarden en
•
of zich geen obstakels bevinden binnen het positioneerbereik van de last.
Bij de eerste inbedrijfstelling moet de werking van naderings- en eindschakelaars worden gecontroleerd. De
lineaire aandrijving moet eerst met een lage snelheid over de volledige slaglengte van de cilinder bewogen
worden, om eventuele obstakels in het in pad van de zuiger op te sporen. Deze dienen onmiddellijk verwij-
derd te worden.
8.1
Inbedrijfstelling van een OSP-L cilinder
•
De zuiger in drukloze staat met de hand twee slagen positioneren.
•
Zuiger in de middelste stand zetten.
•
Beide ventielnaalden voor de eindpositiedemping volledig dicht draaien.
•
Beide cilinderruimten langzaam beluchten om ongecontroleerde, gevaarlijke bewegingen te voorkomen
(softstartventiel uit ons leveringsprogramma)
de zuiger blijft na een korte beweging stilstaan.
•
Eén zijde ontluchten,
•
Proefdraaien starten.
•
Snelheid met snelheidsregelventiel instellen..
•
Eindpositiedemping met ventielnaald instellen. De eindpositiedemping moet zodanig worden ingesteld
dat een schok- en trillingsvrij bedrijf wordt gewaarborgd.
Let hierbij op de toelaatbare massa en snelheid volgens het dempingsdiagram in de catalogus OSP-L.
De specificaties moeten worden aangehouden.
de zuiger beweegt naar een eindpositie.
