DVR4C | Installatiehandleiding | Montage
2
Montage
Om de DVR te installeren, gebruikt u de onderstaande
aansluitingen en voert u de relevante gegevens in het menu Snel
installeren in.

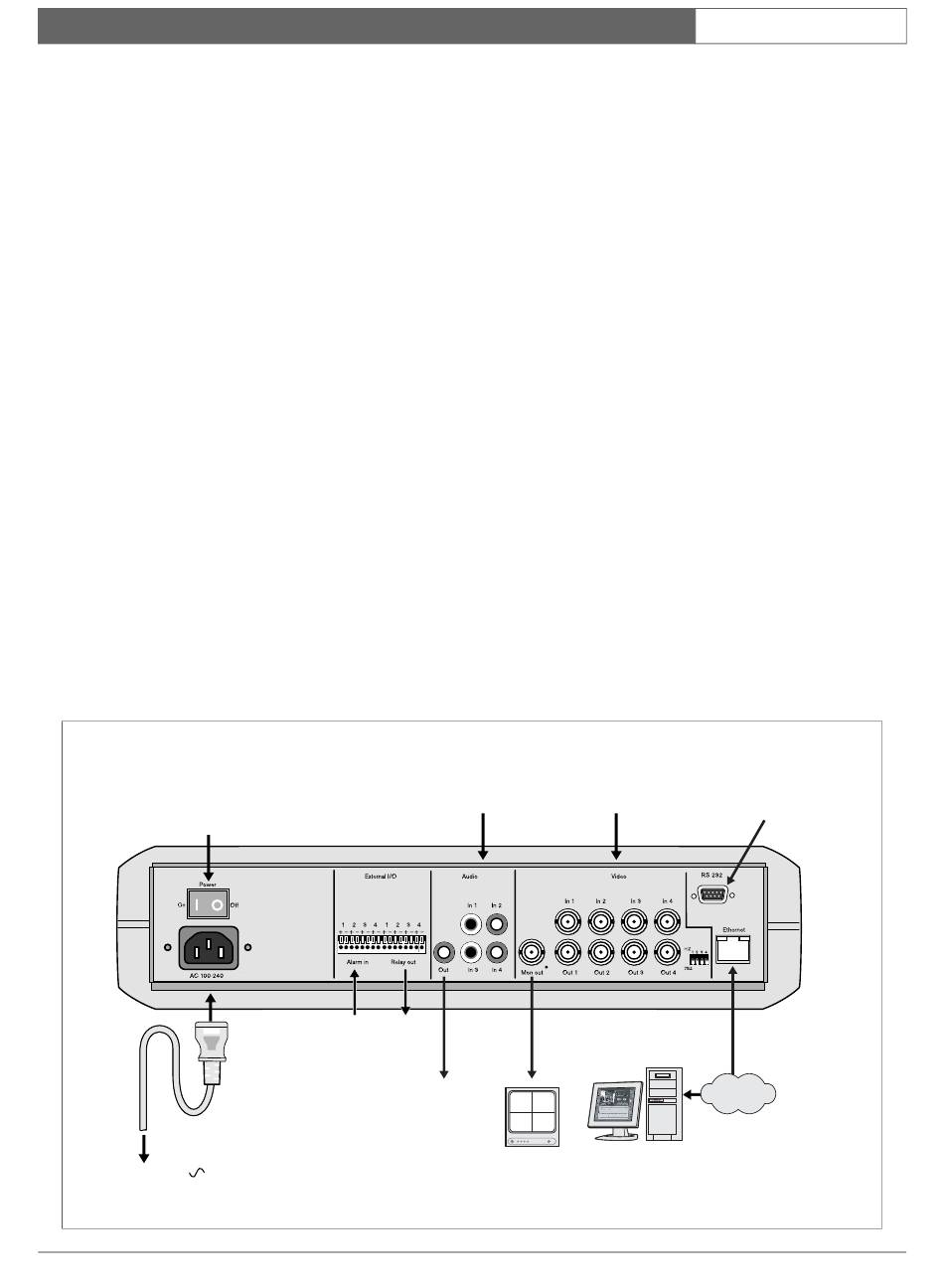

2. 1 Aansluitingen
Primaire aansluitingen
1. Sluit de camera's aan op de BNC-ingangaansluitingen van
de camera. (Stel de impedantie alleen in op
doorgeluste uitgangen van de video worden gebruikt.)
> De DVR4C configureert zichzelf automatisch als een PAL-
of NTSC-apparaat door het signaal van de eerst
aangesloten camera te detecteren (laagste camera-
invoernummer).
2. Sluit een monitor aan op de BNC-uitgang MON Out.
> Sluit het apparaat aan op de monitor met behulp van de
75-ohm videocoaxkabels met BNC-aansluitingen.
Optionele aansluitingen
3. Sluit maximaal vier audio-ingangen aan via de RCA-
aansluitingen.
4. Sluit een audio-uitvoerapparaat aan via de RCA-aansluiting.
5. Sluit maximaal vier (alarm)ingangen aan via de
terminalaansluiting.
> Elke inganglijn kan worden geschakeld door een
relaiscontact van apparaten zoals drukmeters, passieve
infrarood-detectoren, rookmelders en gelijksoortige
apparaten.
Voeding
schakelaar
100-240 Vac
Bosch Security Systems | Versie 1. 1
6. Sluit maximaal vier uitgangsrelais voor alarmen aan via de
terminalaansluiting.
> Relais 1 reageert op een invoeralarm, relais 2 reageert op
7. Sluit uw netwerk aan via de Ethernetpoort.
> De DVR4C wordt geleverd met de DHCP-functie
Hi-Z
als de
8. Gebruik de RS232-connector om een PSTN-lijn aan te
sluiten.
> De seriële RS232-connector voor consolepoorten wordt
Inschakelen
9. Zet alle aangesloten apparatuur aan.
10. Sluit het netsnoer aan op het apparaat en schakel dit in.
2.2 Eerste gebruik
Druk op de MENU-toets op de voorzijde en selecteer het
submenu Snel installeren om het menu Snel installeren
Geluid
ingangen
Alarm
Relais
ingang
uitgang
Geluid
uitgang
U kunt de alarmingangen configureren als N/O of N/C in
het menusysteem. De standaardinstelling is N/O.
een systeemfout en de overige relais worden toegewezen
aan de remote software. Configureer de alarmuitgangen
als N/O of N/C in het menusysteem.
ingeschakeld, zodat IP-adressen automatisch worden
toegewezen als de netwerkserver DHCP gebruikt. (Zie het
menu Systeeminstellingen/Aansluitingen/
Netwerkinstellingen.)
gebruikt om een PSTN-modem of een tekstapparaat aan
te sluiten op het apparaat. Gebruik een null-modemkabel
om de seriële poort van het externe apparaat op het
apparaat aan te sluiten. De baudsnelheid kan worden
geselecteerd in het menusysteem.
Camera
ingangen
Monitoruitgang
PC
NL | 100
RS232
connector
Netwerk
connector
LAN / WAN
