Samenvatting van Inhoud voor Pramac P2200i

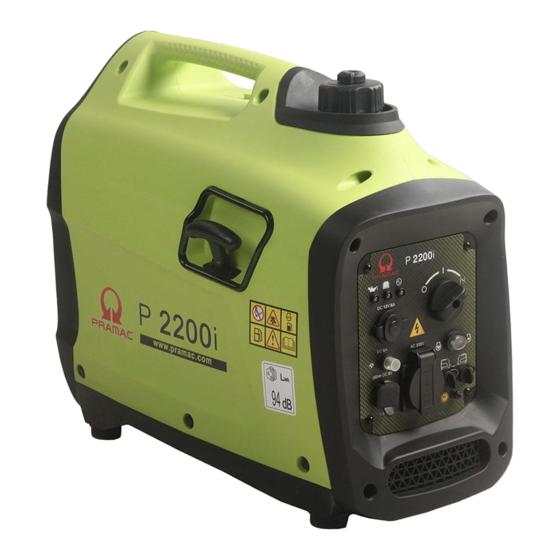

- Pagina 1 Gebruikershandleiding Draagbare generator P2200i...
- Pagina 2 Fouten voorbehouden. De machine op het voorblad kan van speciale uitrusting (opties) zijn voorzien. Fabrikant PR Industrial s.rl. Loc. Il Piano 53031 Casole d’Elsa (SI) - Italië Tel.: +39 0577965200 E-mailadres: info@pramac.com Originele gebruikershandleiding...
-
Pagina 3: Inhoudsopgave
1 Voorwoord Inleiding Afbeeldingsmiddelen in deze gebruikershandleiding PRAMAC vertegenwoordiger Beschreven machinetypes Identificatie van de machine Veiligheidsvoorschriften Veiligheidsinformatie in deze gebruikershandleiding Beschrijving en doel van de machine Operationele veiligheid Kwalificaties van de bediener Veiligheid tijdens het gebruik van verbrandingsmotoren Operationele veiligheid... - Pagina 4 Standaard probleemoplossing 10 Verwijdering 10.1 Verwijdering van elektrische en elektronische apparaten 11 Technische gegevens 11.1 P2200i 12 Schema 12.1 P2200i EG-conformiteitsverklaring...
-
Pagina 5: Voorwoord
Voorwoord Deze gebruikershandleiding bevat belangrijke informatie en procedures voor een veilige, juist en economische werking van deze PRAMAC machine. Lees, begrijp en volg alle informatie strikt op om elk gevaar, onnodige reparatiekosten of stilstandtijd te vermijden en aldus de beschikbaarheid en levensduur van de machine te verhogen. -
Pagina 6: Inleiding
2 Inleiding Inleiding Afbeeldingsmiddelen in deze gebruikershandleiding Waarschuwingssymbolen Deze gebruikershandleiding bevat veiligheidsinformatie van de volgende categorieën: GEVAAR, WAARSCHUWING, OPGELET, MEDEDELING. Volg deze op om elk risico op de dood of ernstig letsel aan de bediener of schade aan het eigendom te vermijden en een verkeerd gebruik te beletten. GEVAAR Deze waarschuwingsmelding geeft een onmiddellijk gevaar aan dat tot ernstig letsel of zelfs de dood zal leiden. -
Pagina 7: Pramac Vertegenwoordiger
Dit symbool wordt voor lijsten gebruikt. PRAMAC vertegenwoordiger Afhankelijk van uw land is uw PRAMAC vertegenwoordiger uw PRAMAC servicecentrum, uw PRAMAC filiaal of uw PRAMAC dealer. U kunt de adressen vinden op het internet: WWW.PRAMAC.COM Het adres van de fabrikant bevindt zich aan het begin van deze gebruikershandleiding. -
Pagina 8: Veiligheidsvoorschriften
3 Veiligheidsvoorschriften Veiligheidsvoorschriften Veiligheidsinformatie in deze gebruikershandleiding Deze gebruikershandleiding bevat veiligheidsvoorschriften in de volgende categorieën: GEVAAR, WAARSCHUWING, OPGELET, MEDEDELING en OPMERKING. Volg deze op om het risico op letsel, schade aan uitrusting of een verkeerd gebruik te beperken. Dit is een veiligheidswaarschuwingssymbool als waarschuwing tegen mogelijke risico op letsel. -
Pagina 9: Beschrijving En Doel Van De Machine
Veiligheidsvoorschriften Beschrijving en doel van de machine Deze machine is een draagbare voedingsbron. De draagbare generator van PRAMAC bestaat uit een stalen buizenframe met een brandstoftank, een benzinemotor, een bedieningspaneel en een elektrische alternator. Het bedieningspaneel bevat regelknoppen en lagerbussen. Als de motor draait, zet de generator de mechanische energie om in elektrische energie. -
Pagina 10: Operationele Veiligheid
3 Veiligheidsvoorschriften Operationele veiligheid GEVAAR Koolstofmonoxide. Het gebruiken van een generator in een gebouw kan BINNEN ENKELE MINUTEN TOT DE DOOD LEIDEN. De uitlaatdampen van de generator bevatten koolstofmonoxide (CO). Dit is een onzichtbare en geurloze giftige stof. Als de uitlaatdampen van de generator ruikbaar zijn, dan wordt er CO ingeademd. -
Pagina 11: Kwalificaties Van De Bediener
Veiligheidsvoorschriften Aansluitingsvoorwaarden Er moet aan de volgende voorwaarden worden voldaan om de generator op de netvoeding van een gebouw aan te sluiten. De generator moet aan de voorwaarden inzake vermogen, spanning en frequentie van de uitrusting voldoen. De generator moet van de elektrische voeding worden ontkoppeld. ... - Pagina 12 3 Veiligheidsvoorschriften Gebruik NOOIT beschadigde stroomkabels. Een elektrische schok en onherstelbare schade aan de machine kan optreden. Leg de stroomkabel NOOIT onder de generator of op trillende of hete onderdelen. Dek een hete of werkende generator NOOIT af. ...
-
Pagina 13: Veiligheid Tijdens Het Gebruik Van Verbrandingsmotoren
Veiligheidsvoorschriften Veiligheid tijdens het gebruik van verbrandingsmotoren WAARSCHUWING Verbrandingsmotoren kunnen voornamelijk tijdens hun werking en het vullen gevaar opleveren. negeren waarschuwingsmeldingen veiligheidsrichtlijnen kunnen leiden tot ernstig letsel of de dood. Lees en leef alle waarschuwingen in de handleiding van de motor en onderstaande veiligheidsinstructies altijd na. -
Pagina 14: Operationele Veiligheid
3 Veiligheidsvoorschriften Veiligheid tijdens het tanken Tijdens het vullen van de machine: Veeg gemorste brandstof onmiddellijk weg. Vul de brandstoftank in een goed geventileerde ruimte. Breng de brandstoftankdop na het vullen opnieuw aan. Rook niet. Tank niet wanneer de motor heet is of draait. - Pagina 15 Houd de brandstofleidingen ALTIJD in een goede staat en juist verbonden. Lekkende brandstof en gassen zijn zeer explosief. Als bepaalde onderdelen aan vervanging toe zijn, gebruik alleen reserveonderdelen van PRAMAC of onderdelen die overeenstemmen met het origineel voor wat betreft de afmetingen, model, intensiteit en materialen.
-
Pagina 16: Veiligheids- En Informatielabels
4 Veiligheid- en informatielabels Veiligheid- en informatielabels Dit zijn labels op uw machine die belangrijke informatie en veiligheidsinstructies bevatten. Zorg dat alle labels zichtbaar zijn. Vervang ontbrekende of onleesbare labels. De artikelnummers op de labels kunnen in de onderdelengids worden gevonden. -
Pagina 17: Standaard Pakket
5 Standaard pakket Standaard pakket Het standaard pakket bevat: Toestel. Gebruikershandleiding. CE-verklaring... -
Pagina 18: Heffen En Transporteren
6 Heffen en transporteren Heffen en transporteren De machine heffen Deze compacte generator is voldoende zwaar om letsel te veroorzaken in geval van een verkeerde heftechniek. Leef de volgende instructies na om de generator te heffen: Probeer niet om de generator zonder hulp te heffen. Gebruik gepaste hefmiddelen bijv. -
Pagina 19: Werking
Verwijder eerst alle losse verpakkingsmateriaal van de machine. Controleer de machine en de onderdelen op schade. Gebruik de machine niet als schade wordt waargenomen! Neem onmiddellijk contact op met de PRAMAC dealer. Controleer of alle machineonderdelen geleverd zijn en of alle losse onderdelen en bevestigingen aanwezig zijn. -
Pagina 20: Stroomvereisten
De informatie "Algemene stroomvereisten voor het starten” geldt alleen als algemene richtlijn om u te helpen met het bepalen van de stroomvereisten. Als u vragen hebt, neem contact op met de PRAMAC dealer of fabrikant in uw buurt. OPMERKING: Overschrijd de stroomlimiet die op elke contactdoos is aangegeven niet. -
Pagina 21: Prestatieverlies Door Gebruik Op Hoge Hoogte
7 Werking Prestatieverlies door gebruik op hoge hoogte Generatoren werken anders door een verschil in hoogte of temperatuur. Niet aangepaste interne verbrandingsmotoren leveren minder prestaties wanneer gebruikt op een grote hoogte omwille van een lagere luchtdruk. Dit betekent aldus minder prestaties en een lager stroomafgifte. Zodra de temperatuur toeneemt, werkt de motor minder economisch en hebben de elektrische componenten meer weerstand. -
Pagina 22: Aarding
7 Werking Aarding OPGELET De middelpunt (neutrale) geleider van deze machine is niet geaard. Steek bij normale bedrijfsomstandigheden geen PE-staaf in de grond. Raadpleeg de lokale regelgeving als de machine gebruikt zal worden om een gebouw of gelijksoortig systeem van stroom te voorzien. Voor generatoren die een voorziening in een TT-netwerk van stroom voorzien, of als een aardlekbeveiliging in het TT-netwerk nodig is, of als deze machine gebruikt dient te worden voor extra bescherming omwille van bepaalde omstandigheden of... -
Pagina 23: Verlengkabels Gebruiken
7 Werking Verlengkabels gebruiken Vermogensverlies treedt op wanneer een elektrisch toestel of gereedschap met behulp van een verlengkabel aan de generator wordt aangesloten — hoe langer de kabel, hoe meer vermogensverlies. Dit betekent dat er minder spanning naar het elektrisch toestel gaat en de ingangsstroom toeneemt of de prestaties afnemen. - Pagina 24 7 Werking Tabel voor minimum grootte van verlengkabel Minimum grootte van verlengkabel 230V/1~/50Hz 400V/3~/50Hz Lengte in m Lengte in m Ampère - prestatievari abele Dwarsdoorsnede in mm Schema voor minimum grootte van verlengkabel...
-
Pagina 25: Bedieningspanelen
7 Werking Bedieningspanelen Controlelamp olie Controlelamp overbelasting Controlelamp AC DC-stopcontacten USB-uitgangen DC-stroomonderbreker AC-stopcontacten: deze stopcontact stemt overeen met slechts één markt, de wetten en de voorschriften wijzigen afhankelijk van het verkoopgebied. Aarding Parallelle stopcontacten 10. Energiebesparingsschakelaar 11. Uit / Aan / Choke-schakelaar... -
Pagina 26: Controlefuncties
7 Werking Controlefuncties Controleschakelaar Controleschakelaar Wanneer de schakelaar op “I” is geplaatst, controleert het systeem de snelheid van de motor afhankelijk van de aangesloten elektrische lading, zodat het brandstofverbruik wordt verbeterd en minder lawaai wordt geproduceerd. Wanneer de schakelaar op “O” is geplaatst, draait de motor altijd aan 4500 t/min onafhankelijk van de elektrische lading. - Pagina 27 7 Werking Controleer dat geen verstoppingen aanwezig zijn in de inlaten voor de koeling en rondom de bedieningsunit. Verwijder ze indien noodzakelijk. Start de motor opnieuw nadat de controles zijn uitgevoerd. OPMERKING: De controlelamp van de overbelasting kan enkele seconden oplichten wanneer elektrische ladingen worden gebruikt die een grote piekstroom behoeven, zoals compressoren, pompen of koelsystemen.
- Pagina 28 7 Werking Uit / Aan / Choke-schakelaar De Uit / Aan / Choke-schakelaar controleert het brandstofdebiet vanaf de tank naar de carburator. De schakelaar moet op “I” staan om de generator te kunnen starten en te kunnen gebruiken. De schakelaar moet op “O” ingesteld worden wanneer de motor is uitgeschakeld en de machine moet opgeborgen of vervoerd worden.
- Pagina 29 Start beide units volgens de startinstructies. Wanneer de groene uitgangslamp brandt, kunnen de apparaten worden verbonden en ingeschakeld met behulp van het stopcontact van de parallelkit. Volg de instructies in de sectie Uitschakeling motor. OPMERKING: Gebruik alleen een parallelkit die door Pramac is goedgekeurd.
-
Pagina 30: Alvorens Te Starten
7 Werking 7.10 Alvorens te starten GEVAAR Koolstofmonoxide. Het gebruiken van een generator in een gebouw kan BINNEN ENKELE MINUTEN TOT DE DOOD LEIDEN. De uitlaatdampen van de generator bevatten koolstofmonoxide (CO). Dit is een onzichtbare en geurloze giftige stof. Als de uitlaatdampen van de generator ruikbaar zijn, dan wordt er CO ingeademd. - Pagina 31 7 Werking (Afbeelding 3) Plaats de bijgeleverde trechter, voer 0,4 liter olie SAE 10W-30 of 10W-40 in (bijgeleverd, zie afbeelding 3). Zie afbeelding 4 voor het correcte oliepeil. (Afbeelding 4) Plaats de oliedop en het zijpaneel opnieuw, en draai de schroeven vast. Aanbevolen type motorolie: YAMALUBE4(10W-40) SAE10W-30 of 10W-40...
-
Pagina 32: Start Motor
7 Werking 7.11 Start motor GEBRUIK DE GENERATOR OP EEN GOED GEVENTILEERDE PLEK. Sluit GEEN enkel elektrisch systeem aan op de stopcontacten van de generator voordat de motor is gestart. Draai de schakelaar voor de energiebesparing naar “O”. Deze schakelaar kan op “I” gedraaid worden nadat de motor is gestart en nadat het toerental van de motor is gestabiliseerd (bij temperatuur lager dan 0°C [32°F] 5min, bij temperatuur lager dan 5°C [41°F] 3min). - Pagina 33 7 Werking Draai de schakelaar voor de energiebesparing naar “O”. Draai de Uit / Aan / Choke-schakelaar naar “O”.
-
Pagina 34: Onderhoud
8 Onderhoud Onderhoud Periodiek onderhoudsschema De volgende tabel bevat de basis onderhoudswerkzaamheden voor de machine. Werkzaamheden met een vinkje kunnen door de bediener worden uitgevoerd. Werkzaamheden met een vierkantje vereisen speciale opleiding en speciale uitrusting. Dagelijk Na de Elke 3 Elke 6 Elk jaar s voor... -
Pagina 35: Verversing Motorolie
8 Onderhoud Verversing motorolie De eerste verversing van de motorolie moet een maand of 20 bedrijfsuren na de eerste indienststelling uitgevoerd worden. Plaats de generator op een genivelleerde ondergrond en laat de motor enkele minuten opwarmen. Schakel de motor daarna uit, draai de Uit / Aan / Choke-schakelaar naar“O”... -
Pagina 36: Onderhoud Luchtfilter
8 Onderhoud Onderhoud luchtfilter Dit onderhoud moet elke 6 maanden of 100 bedrijfsuren uitgevoerd worden. De luchtfilter moet eerder gereinigd worden als de generator in erg stoffige of vochtige omgevingen wordt gebruikt. Verwijder de schroef en daarna het paneel. Verwijder de bout en daarna de afdekking van de luchtfilter. Verwijder het element van schuimrubber. -
Pagina 37: Onderhoud Brandstoffilter
8 Onderhoud Verwijder de koolstofresten van de filter van de geluiddemper en van de vonkenvanger met behulp van een metalen borstel. Gebruik deze borstel erg voorzichtig zodat de afscherming van de geluiddemper of de vonkenvanger niet wordt beschadigd. Controleer de filter van de geluiddemper en de vonkenvanger, en vervang deze indien noodzakelijk. -
Pagina 38: Bougie
8 Onderhoud Bougie Zie onderstaande afbeelding Reinig of vervang de bougie wanneer nodig. Zie de handleiding van de motor. WAARSCHUWING De uitlaat wordt heet tijdens werking en blijft na het uitschakelen van de motor not enige tijd warm. Raak nooit een hete uitlaat aan. Opmerking: Zie de technische gegevens voor de aanbevolen bougie en de luchtspleet van de bougie. - Pagina 39 8 Onderhoud Indien brandstof wordt gemorst, moet deze onmiddellijk gereinigd worden met behulp van een schone, zachte en droge doek, aangezien de brandstof de gelakte en plastic delen kan aantasten. Plaats de schakelaar van de motor op “I”. Draai de knop van de luchtinlaat voor de ventilatie van de brandstof naar “ON”...
-
Pagina 40: Standaard Probleemoplossing
9 Standaard probleemoplossing Standaard probleemoplossing Probleem / symptoom Oorzaak / oplossing Motorschakelaar is in de stand "Start". Controleer het volgende als de motor Benzinekraan is open. niet start: Brandstof is bijgevuld. Chokehendel is in de juiste positie. De choke moet dicht zijn wanneer een koude motor wordt gestart. -
Pagina 41: Verwijdering
10 Verwijdering Verwijdering 10.1 Verwijdering van elektrische en elektronische apparaten Een professionele verwijdering van deze machine vermijdt een negatieve impact op de menselijke gezondheid en het milieu, helpt bij een doeltreffende behandeling van vervuilende stoffen en maakt het recyclen van waardevolle grondstoffen mogelijk. -
Pagina 42: Technische Gegevens
12 Verklarende woordenlijst Technische gegevens 11.1 P2200i Benaming Unit P2200i MAX vermogen Cont. bedrijfsvermogen Lengte Breedte Hoogte Gewicht Motor Verbrandingsmethode Viertakt Koeling Luchtkoeling Cilinders Cilinderinhoud Brandstoftype Benzine Brandstofverbruik@75% 0,75 Mengselbereiding Carburator Tankinhoud Max. oliepeil 0,35 Type bougie E6RTC of gelijkwaardig... -
Pagina 43: Schema
Schema Schema 12.1 P2200i... -
Pagina 44: Eg-Conformiteitsverklaring
Hieronder vindt u een kopie van de CE-verklaring. De originele CE-verklaring wordt met de rest van de documenten meegeleverd, voor wat betreft punt 5. Kopie van CE-conformiteitsverklaring...
