Compressorblok
Het compressorblok is het hart van de warmtepomp. Deze unit wordt compleet inbouwgereed
geleverd en moet aan ophangpunten in de achterwand gemonteerd worden. In het
compressorblok bevinden zich de compressor, twee warmtewisselaars, twee drukschakelaars,
het expansieventiel en de koelleidingen. Aan het compressorblok zijn aan de linkerzijde de
aansluitingen voor de drukschakelaars en de 400 V voedingsspanning voor de compressor
aangebracht. Aan de voorzijde bevinden zich vier aansluitingen waar later de
hydraulischeblokken en de semi-flexibele leidingen aan worden bevestigd.
LET OP!
Het compressorblok nooit open maken omdat deze met speciale akoestische en
thermische isolatie is gevuld.
Leg het compressorblok nooit plat op zijn rug.
Bij het ophangen van het compressorblok moeten de volgende werkzaamheden worden
uitgevoerd:
Verwijder de doos van het compressorblok;
-

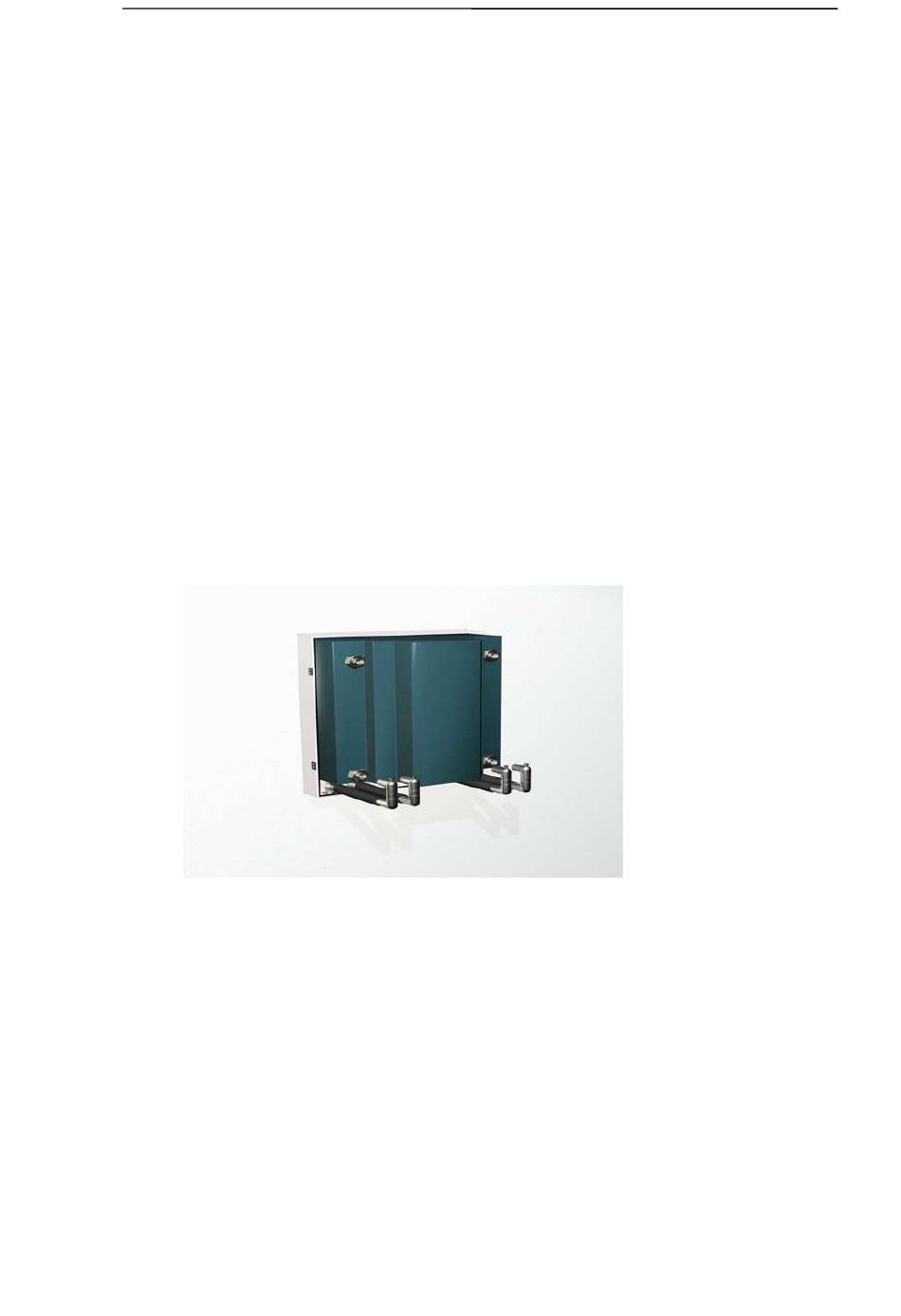

Hang het compressorblok in de bevestigingspunten van de achterwand van de
-
warmtepomp. Door hem in de achterwand tot tegen de bovenrand op te tillen en dan
rechtstandig te laten zakken, het compressorblok komt ca 4 cm onder de bovenrand van de
mantel te hangen.
Het compressorblok centreert zichzelf precies in het midden van de achterwand;
-
Verwijder de vier rode beschermdoppen van de aansluitingen.
-
Hydraulische blokken
De warmtepomp is uitgerust met twee hydraulische blokken. De hydraulische blokken worden
inbouwgereed geleverd. De hydraulische blokken zijn voorzien van een automatische
vlotterontluchter en een circulatiepomp met aansluitkabel en connector. Het hydraulische blok
voor het cv-systeem is bovendien voorzien van een verwarmingselement van 4 kW/400 V met
kabel en connector. In het hydraulische blok is tevens een maximaaltemperatuurbegrenzer, als
beveiliging voor het verwarmingselement tegen droogkoken aangebracht. De resetknop bevindt
zich aan de rechterzijde van het hydraulischeblok. De beide hydraulische blokken zijn voorzien
van een thermische/akoestische isolatie.
De hydraulische blokken en overige delen bevinden zich in de doos „Toebehoren"(doos 2) van
de warmtepomp.
INSTALLATIEHANDLEIDING
