8.3

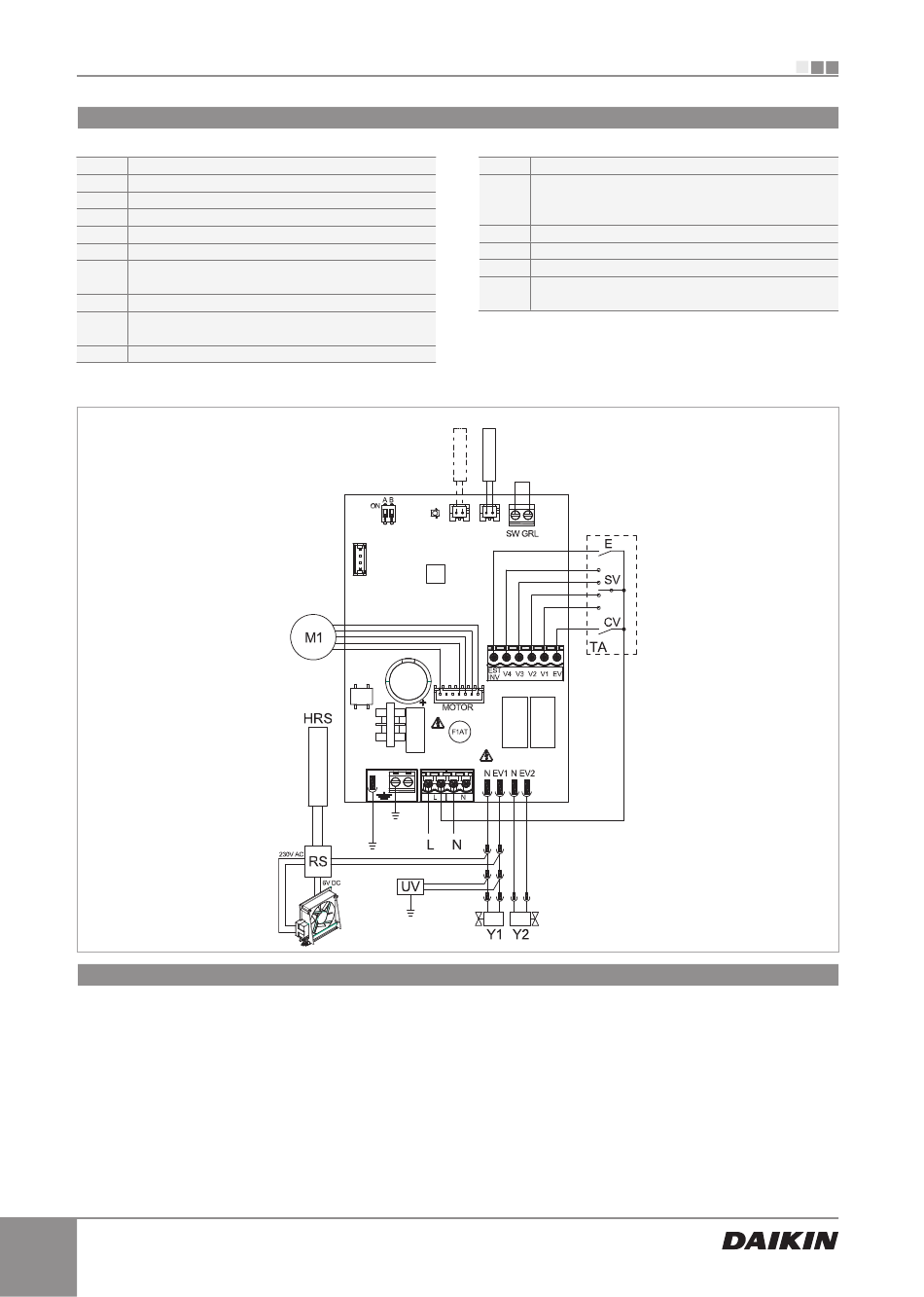

Aansluitschema met 3-snelheden thermostaat
Maak de elektrische aansluitingen op een voor gebruik
L-N
electrical supply 230V-50Hz
EV
magneetventiel toestemming ingang
V1
maximale ventilatorsnelheid
V2
gemiddelde ventilatorsnelheid
V3
minimum ventilatorsnelheid
V4
superstille snelheid
verwarming selectie ingang, koeling / zie paragraaf
E
over watersonde beheer
Y2
volledige platte aansluiting 230V/ 50Hz 1A
watermagneetventiel
Y1
uitgangsspanning)
UV
UV-lamp aansluiting
8.4
Aansluitingen met 3-snelheidsthermostaat
De CV-ingang is de ON/OFF-ingang van de printplaat
die, als hij open is, de printplaat in stand-by zet. Hij moet
worden overbrugd naar de L-klem van de 230V-voeding
om magneetklep Y1 te activeren.
De 4 snelheidsingangen V1, V2, V3 en V4, indien
overbrugd naar de L-aansluiting op de 230V voeding,
activeren de ventilator als de S1-ingang, waarop de
microschakelaar voor de grillveiligheid is aangesloten,
gesloten is. De volgorde is: maximum toerental (1400
omw/min op klem V1), medium toerental (1100 omw/min
op klem V2), minimum toerental (680 omw/min op klem
V3) en superstil toerental (400 omw/min op klem V4).
Sluit de drie thermostaat snelheden aan op 3 van de 4
22
(230
V/
50
Hz
1A
LED
DATA I/O
N276660C
geschikte thermostaat volgens het schema
M1
DC inverter ventilatormotor
3-snelheden kamerthermostaat (aan te schaffen,
TA
installatie en aansluiting door installateur te
verzorgen)
CV
thermostaat toestemming
SV
snelheidskeuzeschakelaar
H2*
watertemperatuursonde (10 kΩ)
die in de boordaccu is geplaatst. Zie paragraaf
*
over watersondebeheer
H4 H2
H4
H2
beschikbare ingangen, afhankelijk van de kenmerken en
het gebruik van de ruimte: sluit, bijvoorbeeld, medium
snelheid V2, minimum snelheid V4 en supersilente V4 aan
voor residentiële toepassingen, wanneer een grotere stilte
is vereist, terwijl V1, V2 en V3 kunnen worden aangesloten
voor commerciële toepassingen waar het thermische
rendement belangrijker is.
Indien meerdere ingangen gelijktijdig worden gesloten, zal
de motor draaien met een aantal toeren dat gelijk is aan
dat van de aansluiting met het hoogste toerental.
Meerdere kaarten kunnen parallel op één thermostaat
worden aangesloten, ook met verschillende toerentallen.
U
I
S
