Mortel
DIN 1053: groepen II, IIa, III, IIIa of brandwerende
mortel groepen II, III
EN 998-2: klasse M 2,5 tot M 10 of brandwerende
mortel van de klasse M 2,5 tot M 10
Alternatief gelijkwaardige mortel aan bovenstaande
normen, gipsmortel of beton
4-voudige plaatsing met gemeenschappelijk lucht-
kanaal
Directe samenbouw van 4 brandkleppen en verbin-
ding/afdichting met bouwkundige afdekplaten.
De afdekplaten (Staal verzinkt, min. 1 mm,
ca. 60 mm breit, L = 2 × B / H + 60 mm) worden op
een kanaalafdichting gelegd en met plaatschoreven
op afstand van ca. 150 mm vastgeschroefd.
Minerale wol als vulmateriaal
Als bij de desbetreffende montage beschrijving niet
anders aangegeven, is een minerale wol met een soor-
telijke massa ≥ 80 kg/m³ en een smeltpunt ≥ 1000 °C te
gebruiken.
Brandwerende bekleding
Voor het brandwerend bekleden van brandkleppen en
luchtleidingen in combinatie met de montageset WE
mogen de volgende materialen toegepast worden:
Promatect® LS35
Promatect® L500
Promatect® AD40
Inbouw met inbouwset ES
Huislengte L = 500 mm
De inbouwset moet op locatie aan de brandklep
gemonteerd worden.
Voor montage van de inbouwset moet voldoende
ruimte beschikbaar zijn.
De bevestiging van de inbouwset ES gebeurt met
snelbouwschroeven Æ 5,5 mm en klemmen, waarbij
de schroeven altijd in de staanders geschroefd
moeten worden. De lengte van de snelbouw-
schroeven moet goed gekozen worden. De gaten
voor de bevestigingspunten op de B-zijde zijn
fabrieksmatig aangegeven.
Wanneer een plafond of vloer direkt aan de sparing
ligt moet de inbouwset aan één zijde vakkundig
ingekort worden. De bevestigings klemmen aan de
B-zijde moeten dan extra an de H-zijde aan de
bovenzijde geplaatst worden (zie het betreffende
inbouwdetail). De gaten moeten met Æ 4 mm voor-
geboord worden.

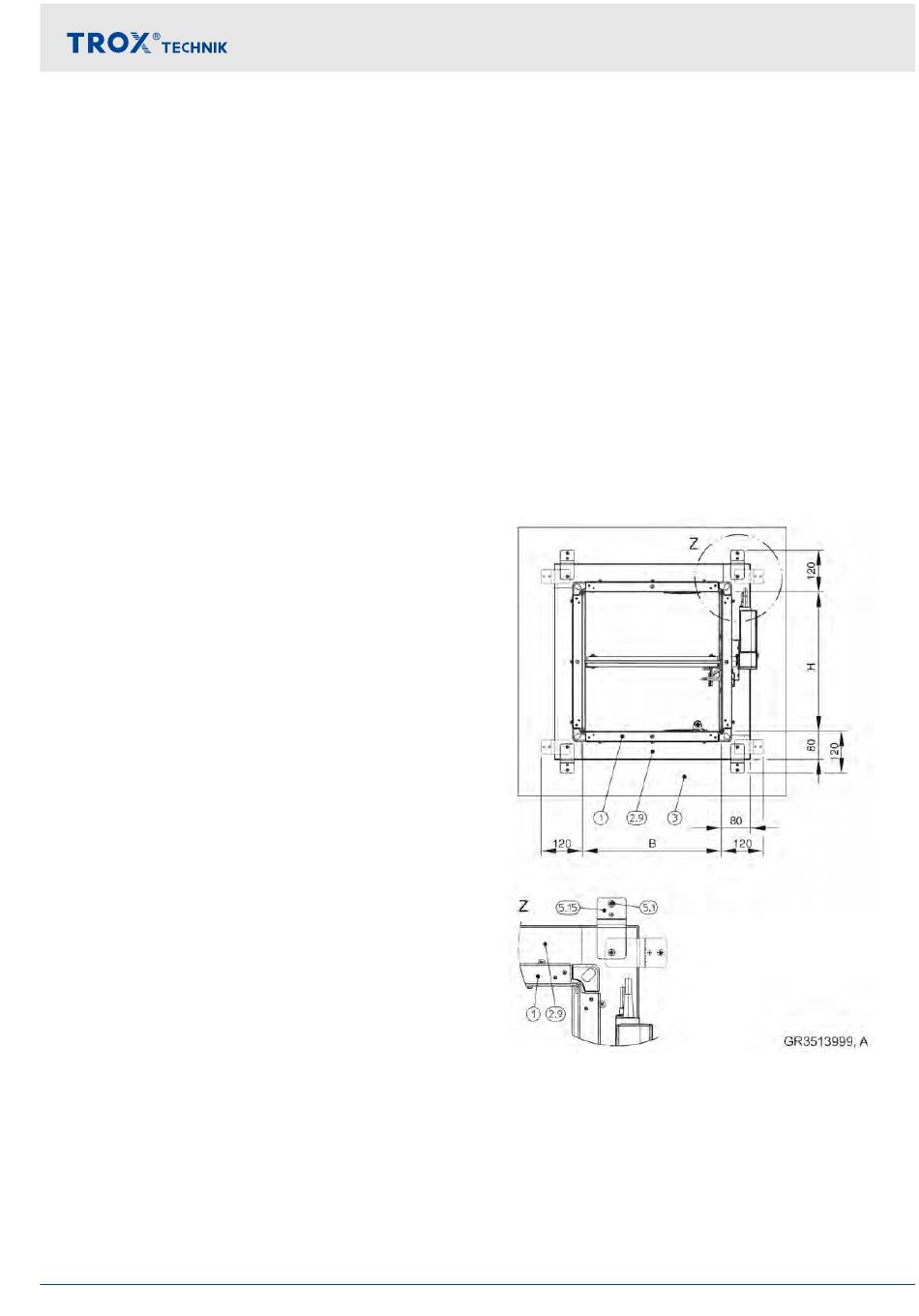

Afb. 16: inbouwset – vrije ruimte (bij normale inbouw)
1
FK2-EU
2.9
Inbouwset ES
3
Wand
5.1
Montageschroeven, toe te leveren
5.15 Beugels
Brandklep Serie FK2-EU
Inbouw
Algemene montagehandleiding
33
