Klimaatregeling met installatie
Indien gewenst, kan uw airconditioner ook osemi-
permanente wijze geïnstalleerd worden (Fig. D).
D
In dit geval moet u:
•

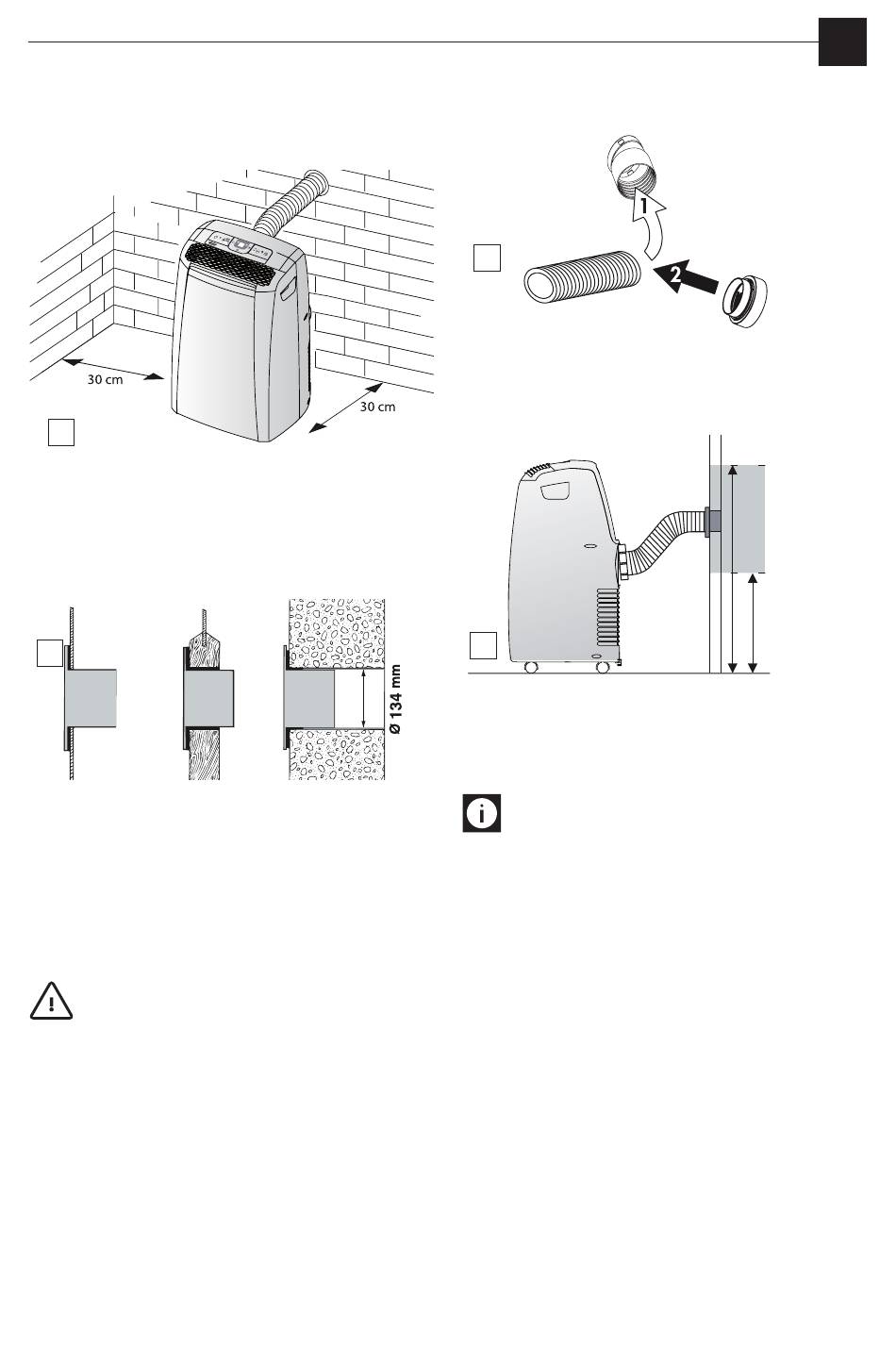

Een gat (ø 134 mm) maken in een buitenmuur of
vensterruit. Neem de hoogte en afmetingen van het
gat, aangeduid in figuur E, in acht.
E
in de vensterruit
in de
houtensokkel
van de
balkondeur
Attentie! Beperk zoveel mogelijk de lengte en
krommingen van de luchtslangen, zodat eventuele knikken
voorkomen worden.
Breng de bijgeleverde muurflens 11 in het gemaakte
•
gat aan.
•
Breng de adapter 13 aan in de zittingvan de
luchtafvoerslang 7 aan de achterkant van het apparaat
(zie fig. A).
Schroef het accessoire voor montage op de muur 14
•
op de luchtafvoerslang ofverwijder indien nodig de
adapter 12 van de luchtafvoerslang 13 door hem los te
in de muur:
wijadviseren om het
betreffende muur
gedeelte te isoleren
met eengeschikt
isolatie materiaal.
43
schroeven en op de plaats hiervan het accessoire voor
montage op de muur 12 te schroeven 14 (fig. F).
F
•
Breng het uiteinde van de slang 12 aande flens 11 vast,
zoals aangegeven in fig. G.
G
Wanneer de slang 12 niet in het gat is ingebracht, kan
•
het gat afgesloten worden met de dop van de flens 11.
Nota Bene: Wanneer u kiest voor een semi-
permanentei nstallatie, adviseren wij om een deur op
eenkier te zetten (1 cm is al voldoende) om een correcte
luchtverversing te verzekeren.
Gebruik
MAX100 cm
MIN 35 cm
