6 Installatie
a
b
b
c
c
B
A
a
Servicepoort
b
Afsluiter
c
Plaats doorsnijden leiding net boven het soldeerpunt of
boven markering
A+B
Dichtgeknepen leiding
6.5.5

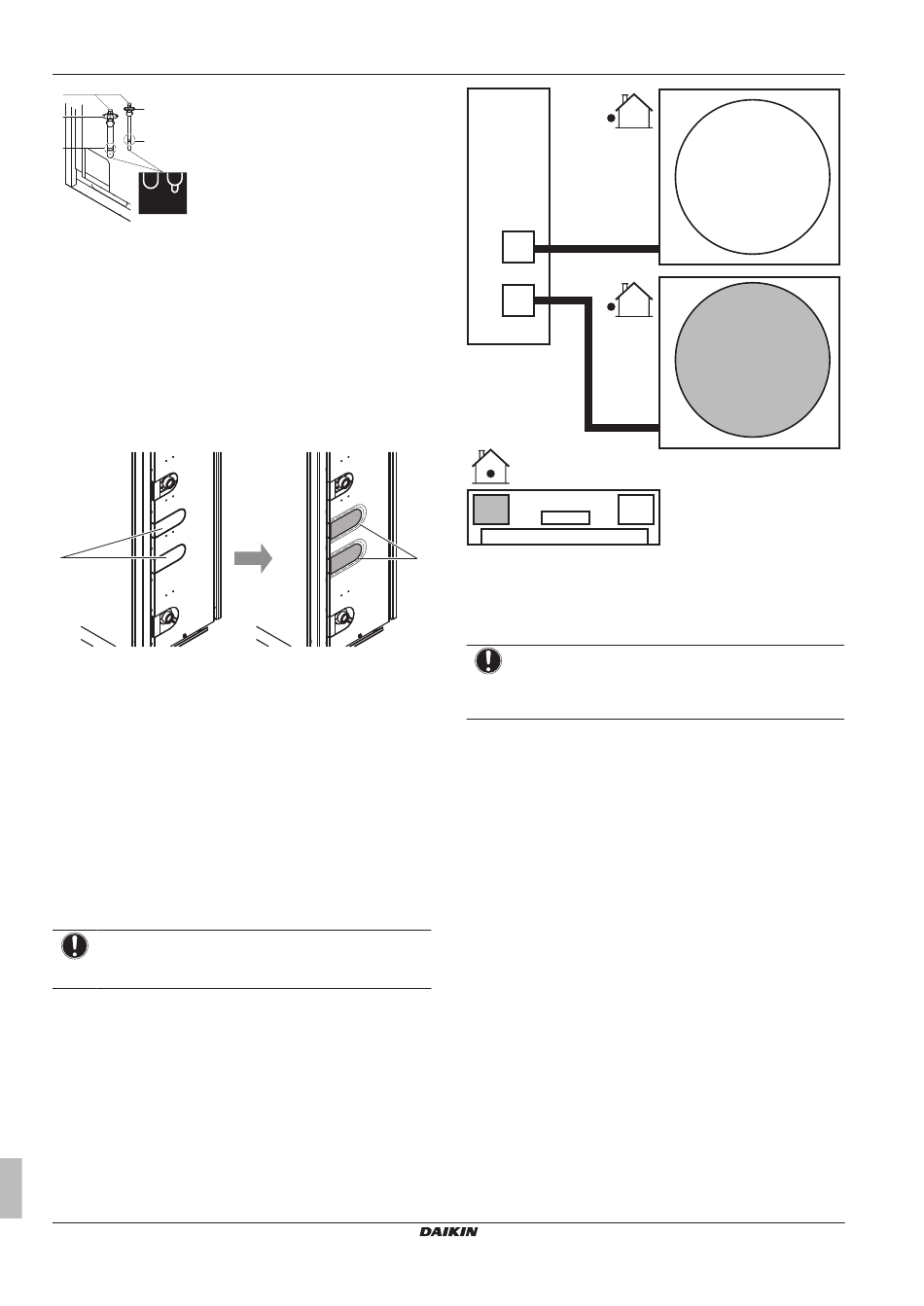

Koelmiddelleiding op de binnenunit
aansluiten
▪ Voor
de
SEHVX20+32BAW,
uitbreekopening in de serviceplaat op de zijkant en breng de
doorvoering (accessoire) aan om eventuele bramen af te dekken.
Voor de SEHVX40+64BAW, verwijder de bovenste en onderste
uitbreekopening in de serviceplaat op de zijkant en breng de
doorvoering (accessoire) aan om eventuele bramen af te dekken.
a
a
Uitbreekopening
b
Doorvoering
▪ Snijd eerst de koelvloeistofleiding af binnenin de unit op ongeveer
7 cm vóór de klem en de koelgasleiding 4 cm vóór de klem. Dit is
nodig om te voorkomen dat de pijpensnijder geblokkeerd wordt
door de leidingen. Verwijder eventuele bramen van de leidingen.
▪ Sluit lokale koelmiddelleidingen met accessoireleidingen aan op
de leidingaansluitingen op de binnenunit. Voor SEHVX20BAW, na
het afsnijden van het uiteinde van de koelvloeistof- en
koelgasleiding, soldeer accessoireleiding 1 op de vloeistofleiding
en accessoireleiding 2 op de gasleiding. Voor SEHVX32BAW, na
het afsnijden van het uiteinde van de koelvloeistof- en
koelgasleiding, soldeer de lokale leiding rechtstreeks op de
vloeistofleiding en accessoireleiding 2 op de gasleiding. Voor
SEHVX40BAW, voer de procedure voor SEHVX20BAW twee keer
uit. Voor SEHVX64BAW, voer de procedure voor SEHVX32BAW
twee keer uit.
OPMERKING
Maak de leidingen na het solderen vast aan de unit met de
klemmen in de leidingsteunen.
Uitgebreide handleiding voor de installateur en de gebruiker
24
verwijder
de
bovenste
b
a
d
C1
C2
d
g
g
C2
C1
e
f
a
Binnenunit
b
Buitenunit 1
c
Buitenunit 2 (alleen in het geval van SEHVX40+64BAW)
d
Koelmiddelleiding
e
Pomp
f
Schakelkast
g
Verdamper
OPMERKING
Zie voor de installatie van de leidingen tussen de buiten-
en binnenunits ook de afbeelding in
voeding en transmissiekabels aansluiten" op
6.6

De koelmiddelleiding controleren

6.6.1
Over het controleren van de
koelmiddelleidingen
De interne koelmiddelleiding van de buitenunit is in de fabriek getest
op lekken. U moet alleen nog maar de externe koelmiddelleiding
van de buitenunit controleren.
Alvorens de koelmiddelleiding te controleren
Controleer of de koelmiddelleiding is aangesloten tussen de
buitenunit en de binnenunit.
Typische werkstroom
Een typische controle van de koelmiddelleiding bestaat uit de
volgende stappen:
1
De koelmiddelleiding controleren op lekken.
2
Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacuümdrogen.
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
SERHQ020~032BAW1 + SEHVX20~64BAW
b
VRV
C1
c
VRV
C2
"6.9.7  Elektrische
pagina 35.
Compacte split luchtgekoelde water-chiller
4P508020-1A – 2018.01
