Ingangen van de AMADOS
9
E1 Wielimpulsen
E2 Doseerimpulsen links
E3 Doseerimpulsen rechts
E4 Stelrichting linkermotor
E5 Stelrichting rechtermotor
E6 Linker sluitschuif
E7 Rechter sluitschuif
E8 Limiter
AMADOS+ BAG0058.1 03.08
+
+
De AMADOS
ontvangt via de ingangen E1 t/m E8 de gegevens
die nodig zijn voor het correct functioneren.

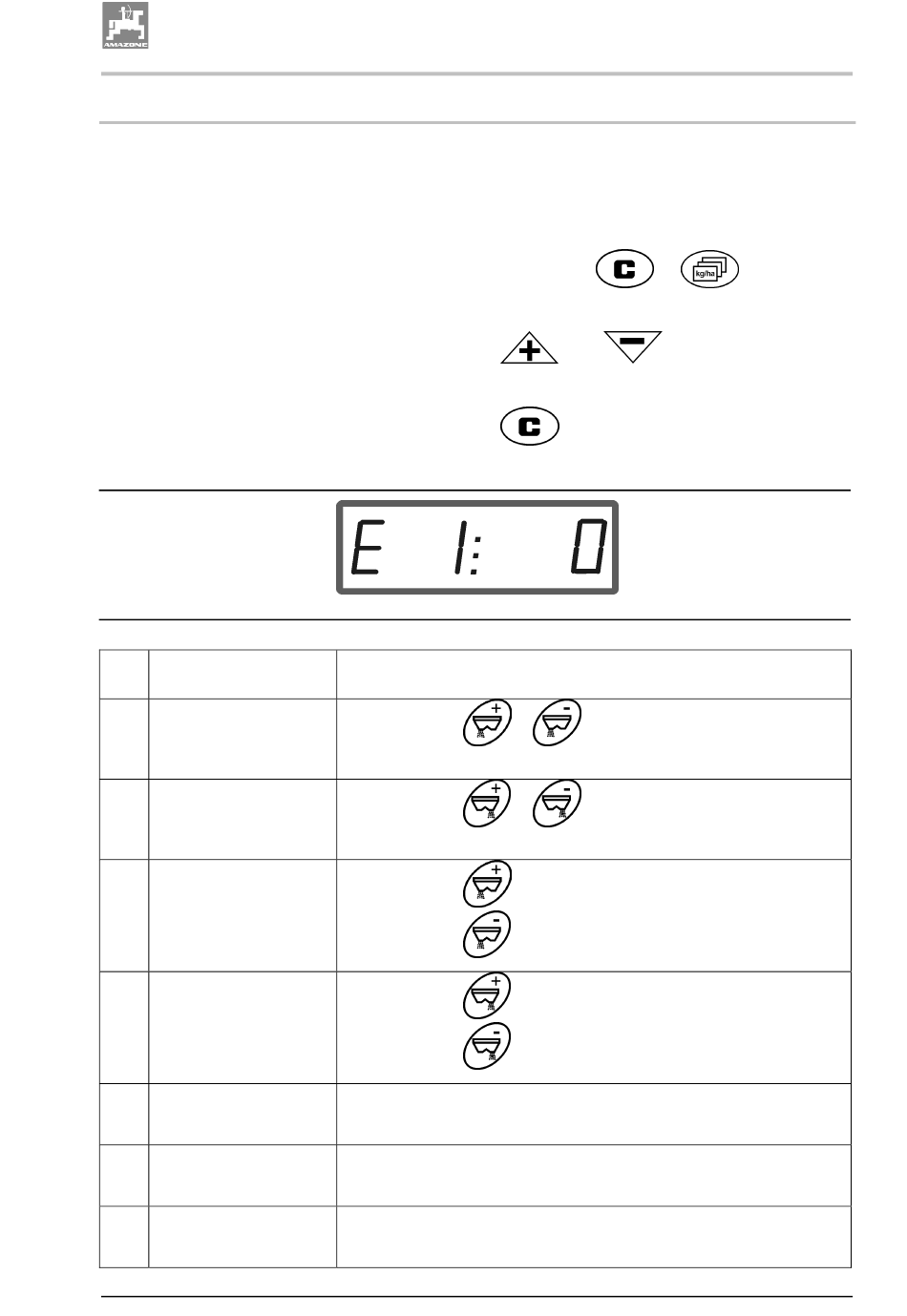

Om een eventuele storing te beperken, kunnen de ingangen op het
display worden weergegeven.
1. Druk gelijktijdig op de toetsen
→
Ingang E1 wordt weergegeven.
2. Druk op de toets
→
Voor weergave van de ingangen E1 t/m E8
3. Druk op de toets
→
Terug naar het werkdisplay
Weergave ingang 1
De impulsen van de wegsensor of de signaalcontactdoos van de
tractor worden geteld.
Druk op de toets
de servomotor draait.
Druk op de toets
de servomotor draait.
Druk op de toets
Druk op de toets
Druk op de toets
Druk op de toets
Open →
1, LED op de sensor brandt.
Dicht →
0, LED op de sensor brandt niet.
Open →
1, LED op de sensor brandt.
Dicht →0, LED op de sensor brandt niet.
Omhoog→
1, LED op de sensor brandt.
omlaag→
0, LED op de sensor brandt niet.
Ingangen van de AMADOS+
en
resp.
.
.
→
of
De impulsen worden geteld,
→
of
De impulsen worden geteld,
→
0, doseerschuif opent
→
1, doseerschuif sluit
→
0, doseerschuif opent
→
1, doseerschuif sluit
.
35
