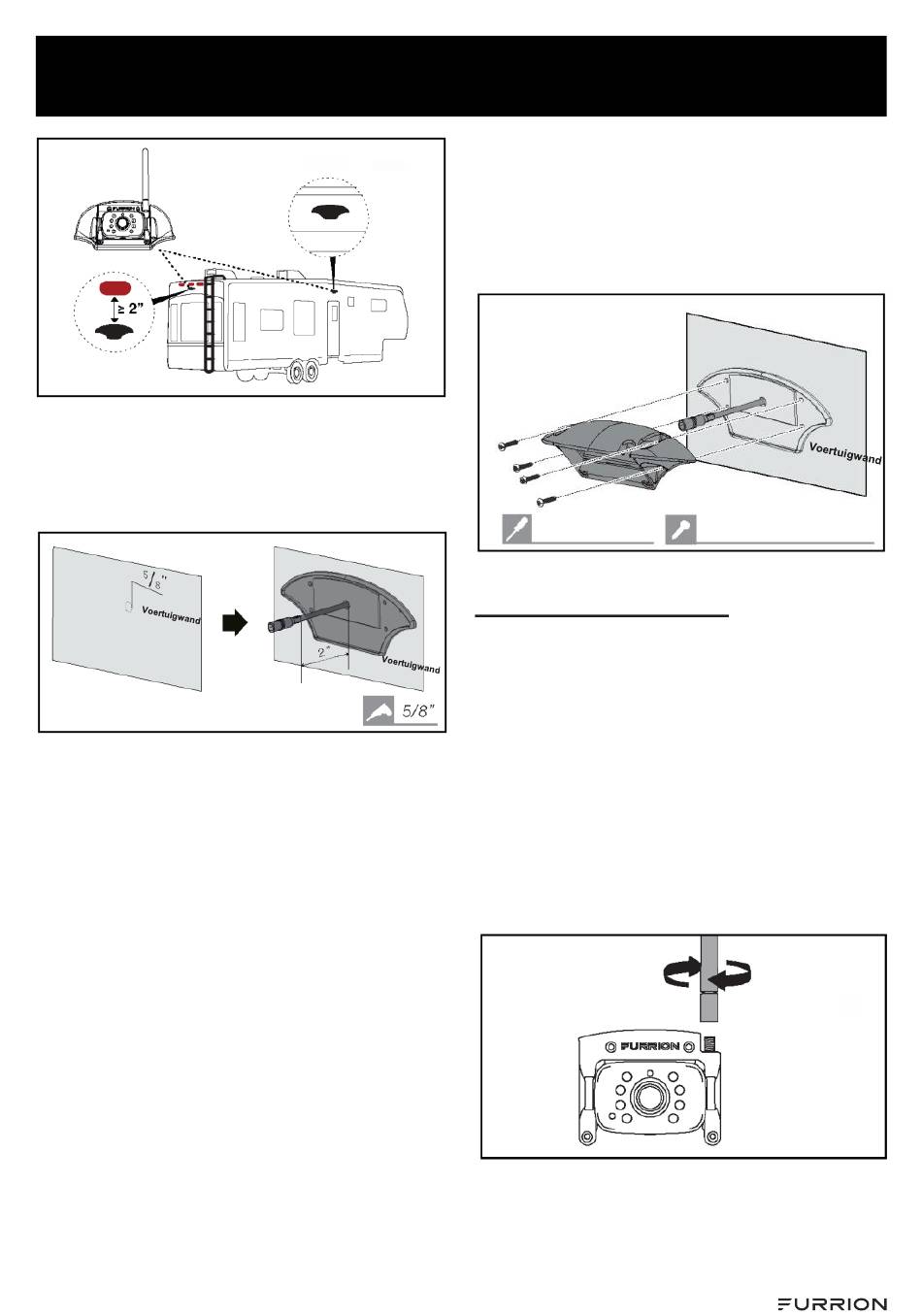

Installatie van de camera's
Positie
achteruitkijkcamera
2. Gebruik de pakking als profiel om de door u
gekozen plaats bij benadering met een potlood
te markeren. Boor een centraal gat van 5/8" (16
mm). Steek vervolgens de vrouwelijke
connector van de voedingskabel van de camera
in het gat en laat ong. 5 cm speling.
3. Sluit de gestripte uiteinden van de netkabel van
de camera aan op het dichtstbijzijnde 12V/24V-
stopcontact.
Voor de positie van de
–
achteruitkijkcamera:
Er wordt aangeraden om dezelfde
voedingslijn te delen vanaf het
dichtstbijzijnde standlicht (zoals het rode
aan de bovenkant van het centrale deel
achteraan, indien aanwezig).
Voor de positie van de deurdrempel
–
camera:
Er wordt aangeraden om de lijnvoeding van
de RV-verandalamp (of de dichtstbijzijnde
lichtbron van de accu van het RV/de
caravan) te delen.
Opmerking: Controleer dat de zekering op de
aangesloten voedingslijn een extra stroom van 1A
levert voor de camera. Voorzie voldoende isolatie
van alle gestripte kabeluiteinden (bijv. met
isolatietape).
CCD-0005559 Rev: 11-09-22
Positie camera op
deurdrempel
-
4. Bevestig de pakking en de beugel met vier
zelftappende platkopschroeven 6x3/4" (n. 6x19
mm). Als het montageoppervlak onregelmatig
is, breng dan afdichtmiddel aan tussen de
pakking en het oppervlak van uw RV en rond
de gaten van 5⁄8" (16 mm) bij de schroeven
voor een betere afdichting.
Kruiskop-
schroevendraaier
n. 2
Montage van de camera
Als de camera samen met een monitor Furrion
Vision S wordt geleverd, wordt deze standaard
gekoppeld met de monitor. Het is mogelijk om hem
aan te sluiten op de vrouwelijke connector op de
stroomkabel type Y van de monitor, waardoor de
stroom tijdelijk wordt gereset om de koppeling te
controleren vóór de installatie.
Als u de cameravideo niet op het beeldscherm van
de monitor kunt vinden of als u een camera van
andere afkomst bezit, raadpleeg dan het deel van
de installatie en het gebruik voor de
koppelingsprocedures.
1. Monteer de antenne stevig op de camera, en
houd deze recht.
-
30
6x¾" (n. 6x19 mm)
zelftappende
platkopschroeven
Aanhaalmoment:
≤0,9 Nm
