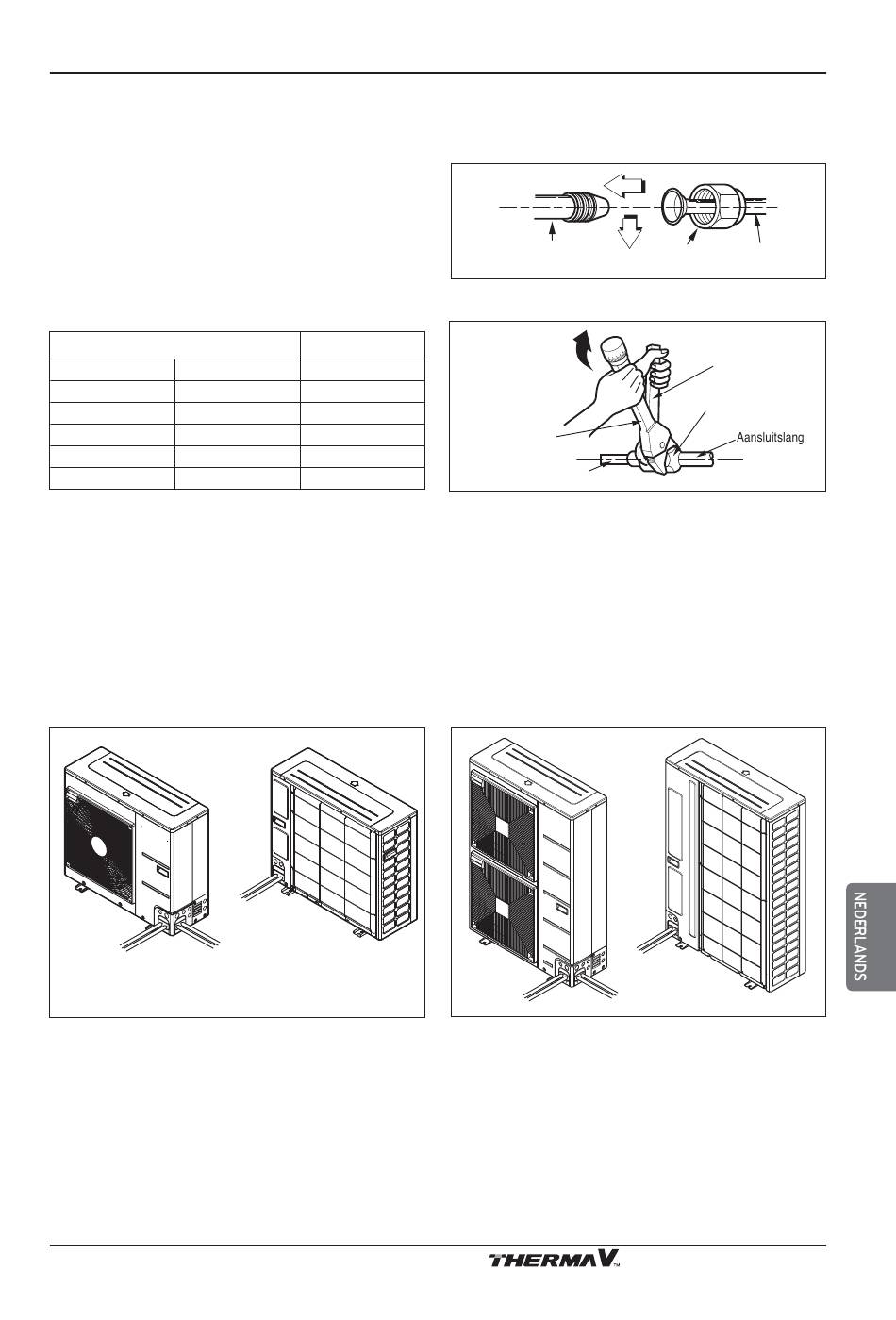

Slang op eenheid binnen aansluiten
Men sluit de slang in twee stappen op de eenheid binnen aan. Lees de volgende richtlijnen aandachtig.
Stap 1. Vooraf vastmaken
• Lijn het midden van de slangen uit en draai de
verwijdingsmoer met de hand aan.
Stap 2. Aandraaien.
• Draai de verwijdingsmoer aan met een moersleutel.
• Vastschroeftorsie is als volgt.
Buitendiameter
mm
6.35
9.52
12.7
15.88
19.05
Leidingen op buitenelementen aansluiten
(verwarmingscapaciteit van het product: 9kW(U4 raamwerk),12kW,14kW,16kW)
De slang aansluiten op de eenheid buiten gebeurt in vijf stappen waaronder ook de instelling van de PCB.
Stap 1. Bepaal richting van slangen.
• Men kan de slangen in vier richtingen aansluiten.
• Men vindt de richtingen in de figuur rechts.
• De leidingen kunnen niet omlaag gericht worden aangesloten.
Naar voren
Naar voren
Torsie
inch
kgf·m
1/4
1.8 ~ 2.5
3/8
3.4 ~ 4.2
1/2
5.5 ~ 6.6
5/8
6.6 ~ 8.2
3/4
9.9 ~ 12.1
Naar opzij
Slangen en bedrading voor eenheid buiten
Slangen eenheid binnen
Torsiemoersleutel
Slangen eenheid binnen
Naar voren
Naar voren
Naar opzij
Installatiehandleiding 41
Verwijdingsmoer Slangen
Moersleutel met open einde (vast)
Verwijdingsmoer
