Nederlands
Verwijder pannenrooster en branderkop. Verwijder de
grote koperen moer en verwijder de koperen venturi. Til de
brandervoet op en ontkoppel de ontstekingsleiding van
de elektrode. U kunt nu met een lange doornsleutel bij de
injector.
U kunt ook de kookplaat verwijderen volgens de instructies in
deel 1. Verwijder de injector rechtstreeks van de branderkap.
Plaats de juiste injector.
Hermonteer in omgekeerde volgorde. Controleer of het
apparaat gasdicht is.
10. Verwijderen van een Vonkelektrode van een
Kookplaatbrander
Schakel de stroom naar het apparaat uit. Verwijder de
pannenroosters, kookplaat-accessoires en branderkoppen.
Maak de ring-venturi los en haal de ring van de kookplaat.
De ontstekingsdraad wordt nu door het gat voor de
elektrode getrokken. Ontkoppel de vonkelektrode van de
ontstekingsdraad.
Opmerking
Zorg ervoor dat de ontstekingsdraad niet terug in het gat
valt. Maak de vonkelektrode los van de ring door de veerklem
en veer te verwijderen. Monteer de nieuwe elektrode aan
de branderring. Zorg ervoor dat de veer en klem op de
juiste plaats zitten. Hermonteer in omgekeerde volgorde en
controleer de ontsteking.
11. Een Kookplaatbrander Verwijderen
Verwijder de pannenroosters, kookplaat-accessoires
en branderkoppen. Verwijder de kookplaat volgens de
instructies in deel 1.
Verwijder de moer waarmee de brander aan de steunkanaal
zit. Verwijder de bevestigingen waarmee de steunkanaal aan
het chassis zit. Haal het kanaal van het toestel af.
Maak de compressiebevestiging los waarmee de brander op
de gasleiding is aangesloten. Verwijder de brander van het
toestel.
Plaats weer terug in omgekeerde volgorde. Stel vast dat er
geen gaslekkage is en dat de brander goed werkt.

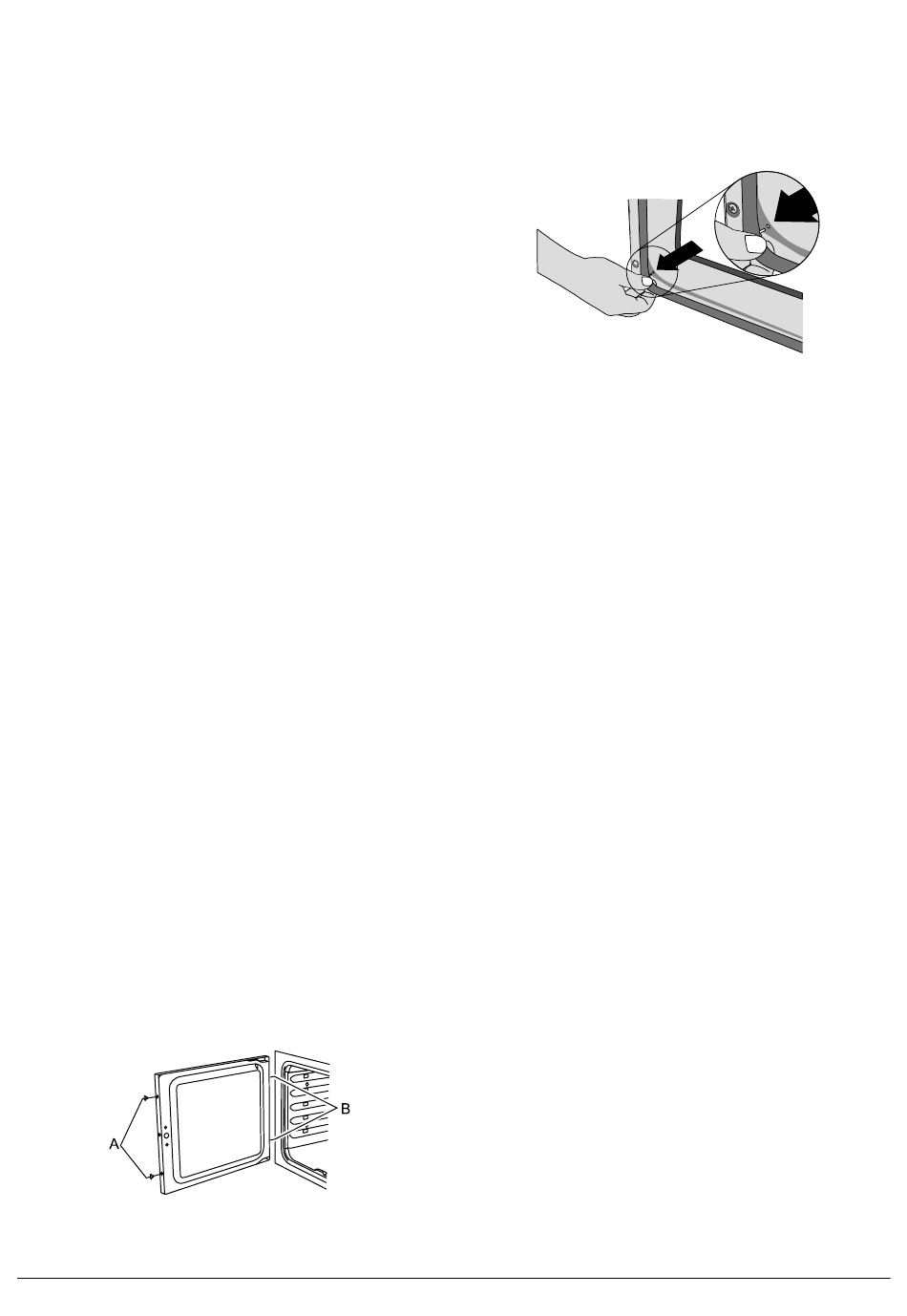

12. Verwijderen van het Buitenste Deurpaneel van de
Oven
Open de ovendeur. Verwijder twee schroeven 'A' en twee
schroeven 'B' uit de deur. Verwijder het buitenste deurpaneel.
Plaats het vervangingspaneel in de binnenste deur van de
oven. Hermonteer in omgekeerde volgorde.
13. Verwijderen van de Deurklink
Verwijder het buitenste deurpaneel van de oven volgens de
instructies in deel 12. Verwijder de bevestigingen waarmee
de klink aan het binnenste deurpaneel vastzit. Plaats de
vervangingsklink en hermonteer in omgekeerde volgorde.
Controleer of de deur goed werkt.
14. Verwijderen van de Afdichting van de Ovendeur
Open de ovendeur. De afdichting wordt op zijn plaats
gehouden door kleine haakjes aan de achterkant. Trek vanuit
de hoek de afdichting diagonaal weg van het midden van de
deur tot die haak los is.
Laat de volgende haak op dezelfde manier loskomen, en ga
zo door. Gebruik kracht als de haken stijf zijn want de oude
afdichting wordt toch weggegooid.
Bij het plaatsen van een nieuwe afdichting plaatst u de
afdichtingsaanhechting aan de onderkant. Haak de nieuwe
afdichting in een van de hoekgaten in de deur en ga verder
de deur rond, haak na haak vastklemmend.
15. De Grendelhouder van de Ovendeur Afstellen
Open de ovendeur en draai de borgmoer aan de onderkant
van de houder los. Stel de houder naar binnen of buiten af tot
de gewenste deurwerking bereikt is.
Draai de borgmoer weer vast.
16. Verwijderen van de Vonkgenerator van de Kookplaat
Schakel de stroom naar het apparaat uit.
Trek het fornuis naar voren zodat u bij de afschermkasten
kunt aan de achterkant van het apparaat. Verwijder de
bevestigingen waarmee de kast vastzit en licht deze op. Maak
de klemaansluitingen los en onthoud goed hoe deze zaten.
Maak de bevestigingen los waarmee de vonkgenerator
vastzit en verwijder de eenheid.
17. Verwijderen van de Elektrodekabels van de Kookplaat
Schakel de stroom naar het apparaat uit.
Trek de eenheid naar voren zodat u bij de achterkant van het
apparaat kunt.
Verwijder de pannenroosters, kookplaat-accessoires
en branderkoppen. Verwijder de kookplaat volgens de
instructies in deel 1. Verwijder de afschermkast en maak alle
HV-kabels los bij de generator.
Verwijder het onderste achterpaneel en maak de kabel los bij
de elektrode. Trek de samengebundelde HV-kabels omhoog
via de achterste staander. Trek de juiste kabel uit de bundel
en duw de nieuwe kabel erin. Plaats de kabels weer terug
in de achterste staander. Sluit de kabels weer aan op de
generator en de ovenelektrode. Hermonteer in omgekeerde
57
