90 mm neusstukverleng-set
De neusstuk verleningsset is ontworpen om de neusstuk-uitrusting van het XTN20 gereedschap met
90 mm te verlengen en een betere toegang te geven tot uw werk als de deze gehinderd wordt door het
gereedschap of als er extra lengte vereist is.
19
Afb. 4
-
Adapterset
De onderstaande montage-instructies kunnen worden uitgevoerd voor of na het plaatsen van een standaard
meegeleverde neusstuk-uitrusting.
Montage-instructies
BE LANGRIJK De luchttoevoer moet worden losgekoppeld van het gereedschap voordat u het neusstuk
monteert.
Voor demontage zie Afb. 1 Pag. 2. Onderdeelnummers die dikgedrukt zijn verwijzen naar onderdelen in de
tekening
Verwijder de neusstukhouder 4 en de draadstift adapter 8 met de spanmoer 5 nog bevestigd.
•

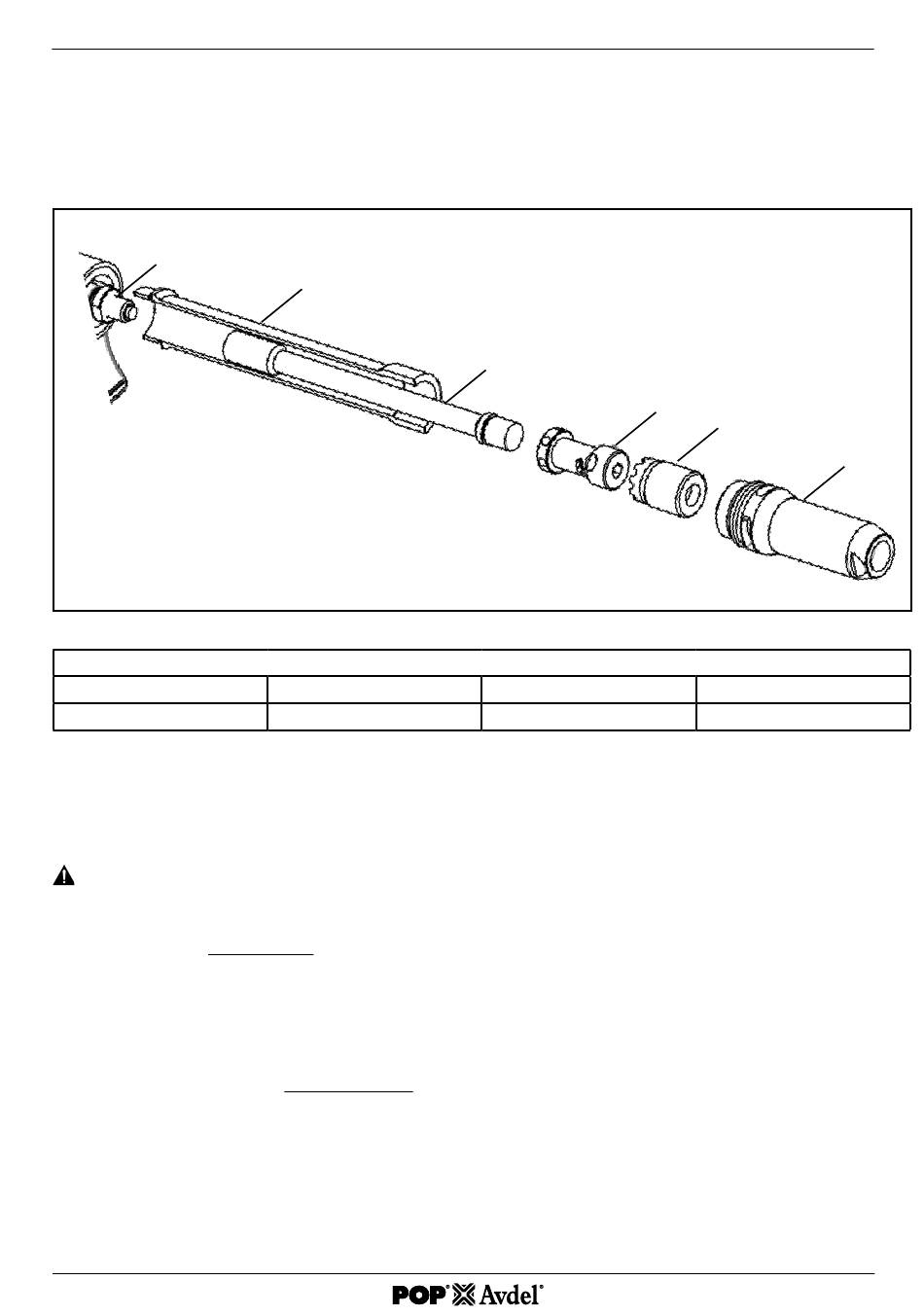

Voor demontage, kijk a.u.b. bij Afb. 4 hierboven . Onderdeelnummers die zijn vet gedrukt verwijzen naar de
onderdelen in deze tekening.
•
Plaats de interne verlening 20 op het gereedschap en zet dit vast tegen de borgmoer 19.
Sluit de draadstift adapter 8 opnieuw aan op de de interne verlening 20.
•
•
Schuif de externe verlening 21 er overheen en schroef deze vast aan het gereedschap.
Plaats het gewenste formaat neusstuk voordat u het op de neusstukhouder 4 schroeft en zet vast.
•
•
Voer de handelingen in omgekeerde volgorde uit om onderdelen te verwijderen.
21
Neusstukverleng-set
Montage
74202-02300
20
21
Interne verlenging
8
5
20
Extene verlenging
4
7
