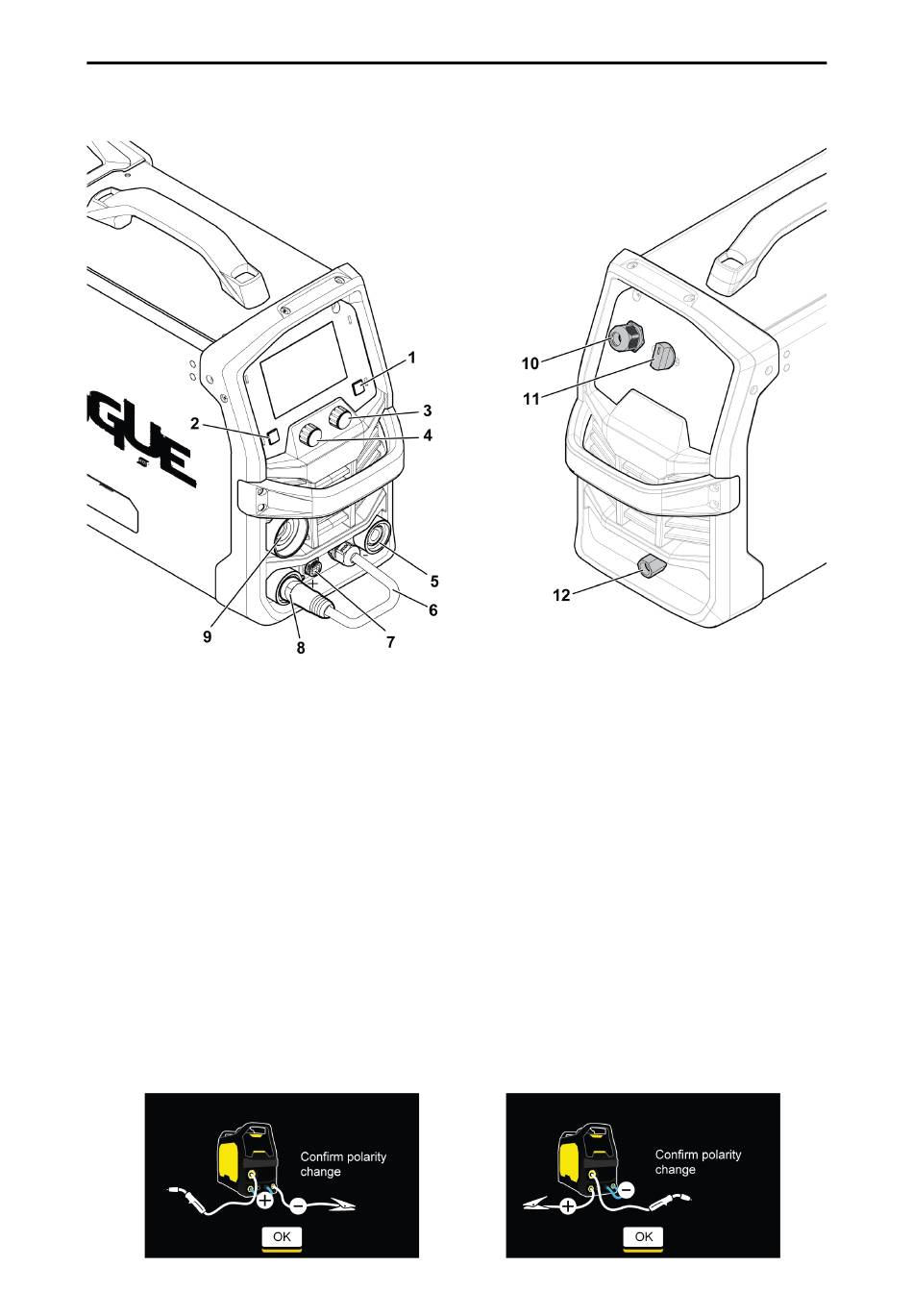

5 BEDIENING
5.1
Aansluitingen
1. Drukknop (toegang tot menu)
2. Drukknop (terug naar het vorige menu)
3. Drukknop encoder (parameterinstelling en
displaynavigatie)
4. Encoder (parameterinstelling)
5. Negatieve aansluiting elektrode (-)
6. Kabel voor polariteitswisseling
5.2
Kabelaansluiting - las-, retour- en
polariteitsverandering
De stroombron heeft twee uitgangen voor het aansluiten van las- en aardkabels: negatieve aansluiting
[-] elektrode (5) en positieve aansluiting [+] elektrode (8), zie Hoofdstuk 5.1 "Aansluitingen", pagina
15.
GMAW synergetische en handmatige modus -
vaste draden
0447 978 001
7. Bediening toortstrigger en aansluiting
spoeltoorts
8. Positieve aansluiting elektrode (+)
9. Aansluiting van GMAW-toorts en spoeltoorts
10. Netvoedingskabel
11. Netschakelaar, AAN/UIT
12. Gasinlaat
GMAW synergetische en handmatige modus -
FCAW-draden
- 15 -
© ESAB AB 2023
