druk op de toets F3 (Save) om te bevestigen en de kalibratiegegevens op te slaan
•
Met de toets F4 kunt u terugkeren naar de pagina erboven en de kalibratie stoppen en de bestaande situatie ongewijzigd laten.
In beide gevallen is het mogelijk om de volgorde van instelling van het minimum en 100% om te keren.
De instelling van deze twee waarden maakt berekening van de omzettingslijn tussen de door de ADC afgelezen waarde en de bijbehorende
openingspercentage mogelijk.
7.1.7
Lijn 2
De informatie betreffende de twee meetlijnen stemt exact overeen. Voor de lijn 2 geldt hetgeen beschreven voor lijn 1, zowel voor wat
betreft de mogelijke handelingen als de getoonde informatie.
7.1.8
Station
U bereikt de paginahiërarchie van het Station door het indrukken van toets St. De getoonde pagina is de huidige pagina van de hiërarchie.
De gebiedsindicator toont "St".
De figuur toont de gebiedsindicator en de pictogrammen van de functietoetsen.
7.1.8.1
Functietoetsen
De hiërarchie bestaat uit vier vertakkingen (Metingen, Instellingen, Kalibratie, Onderhoud), toegankelijk via de op alle pagina's
aanwezige functietoetsen F1..F4. Bij de passage van de ene naar de andere vertakking is de weergegeven pagina altijd de eerste van de
sublijst die overeenstemt met de geselecteerde vertakking.
De vertakking Kalibratie en de vertakking Onderhoud voorzien toegang tot lagere niveaus van pagina's om er de handelingen met
betrekking tot de functionaliteit ervan uit te voeren. Vanaf deze pagina's is het niet mogelijk om over te schakelen naar andere vertakkingen.
Eerst zult u terug moeten naar het hogere niveau met de functietoetsen waarmee de ingestelde gegevens kunnen worden opgeslagen of
geannuleerd.
7.1.8.2
Informatielijst
Metingen-vertakking
Pu1
PAux1
Pd
PAux2
PAtm
Tamb
T
Qm
Qb
Vm
Vb
Vme
De informatie in deze gebruikershandleiding is eigendom van Pietro Fiorentini S.p.A. - Reproductie verboden
Gebruikershandleiding
F1
Bovenstroomse druk Lijn 1
Bovenstroomse druk Lijn 2
Benedenstroomse druk
Druk van de tank
Atmosferische druk
Omgevingstemperatuur
Temperatuur van het gas
Brutodebiet van het station
Correct debiet van het station
Bruto totalisator van het station
Correcte totalisator van het station
Totalisator foute volumes van het station
FIO 2.0 - Gebruikershandleiding – Ed .0 herz. 5
De technische gegevens kunnen zonder kennisgeving vooraf worden gewijzigd
FIO2
F2
F3
F4

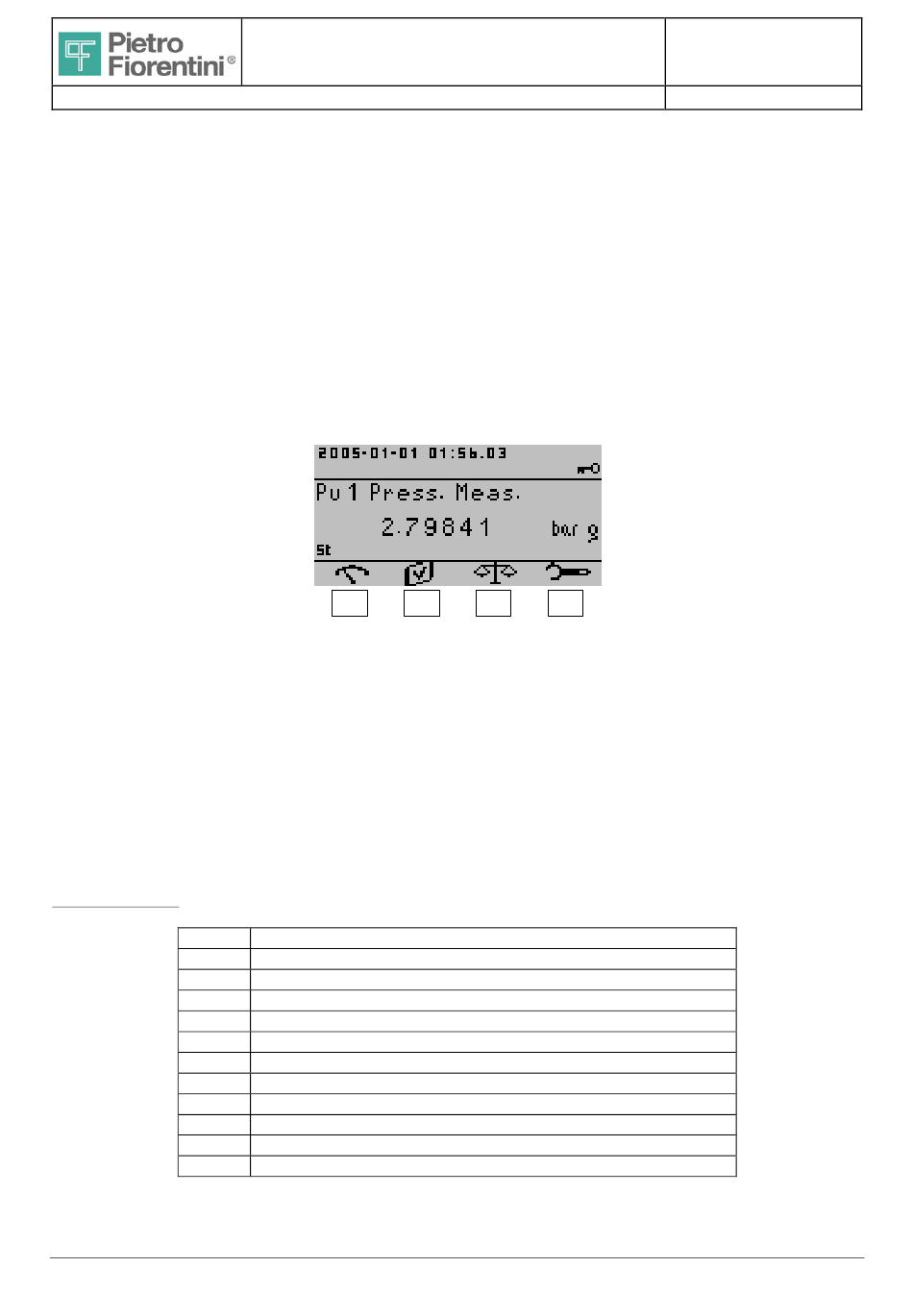

Figuur 39 Station
