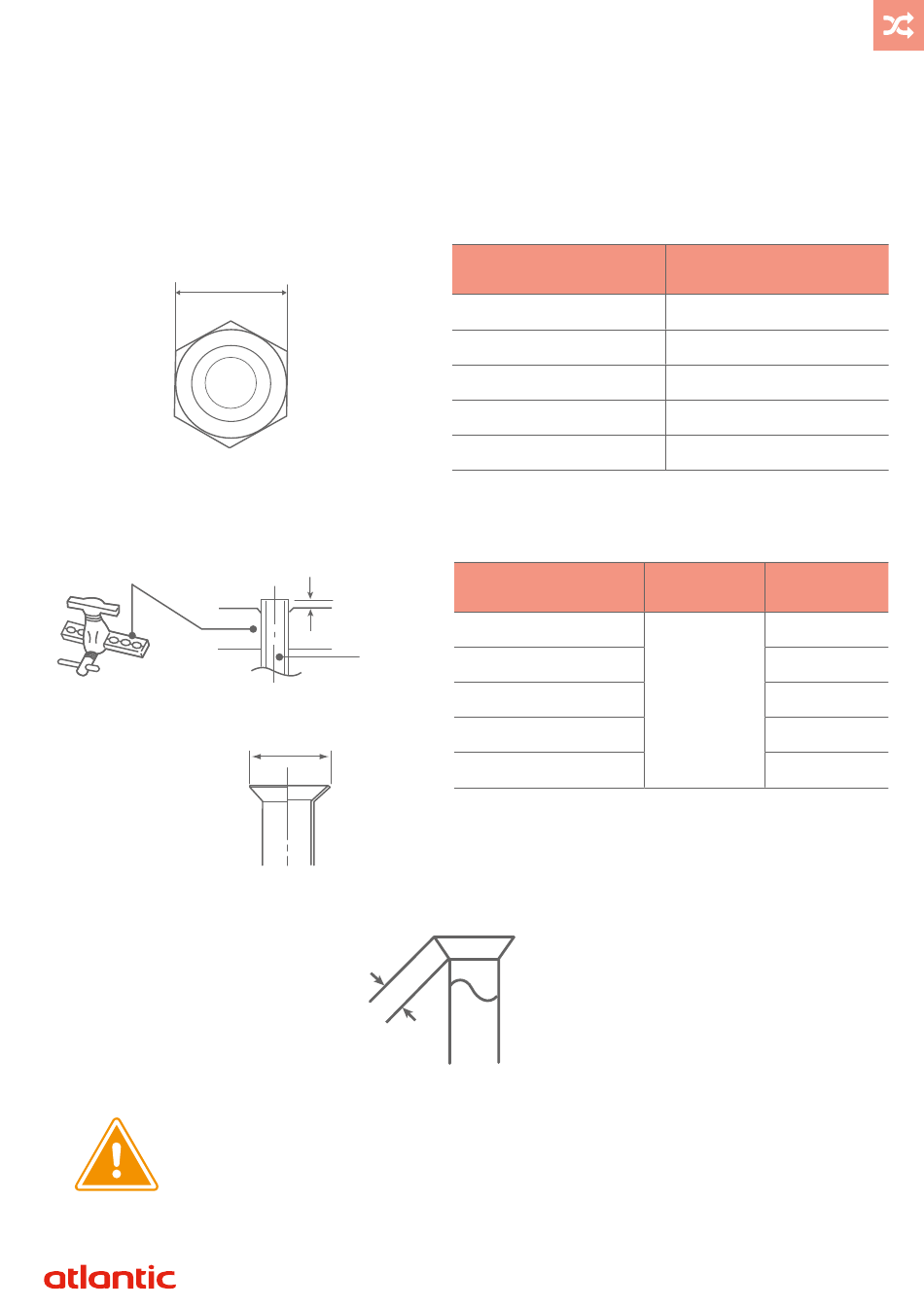

6.2. Flare-verbinding
▪
Flaring
1.
Snij de verbindingen met een pijpsnijder op de juiste lengte. Zorg ervoor dat de verbindingen.
2.
Ontbraam voorzichtig en houd de buis naar beneden om te voorkomen dat er slijpsel in komt.
3.
Haal de «Flare» moeren van de binnenunit en van de buitenunit.
Breedte bij
vlakke kanten
4.
Rijg de moeren op de buizen voor het maken van de flare.
5.
Ga door met het maken van de flare. Laat de buis uit de A-rib van de kurkentrekker steken.
Flare gereedschap
6.
Controleer na het maken van de flare de staat van het buisoppervlak. Er mogen geen krassen of
breuken zijn. Controleer ook of de «L»-rib correct is uitgelopen, zonder barsten of krassen.
▪
L
Controle vóór aansluiting
Het koelmiddelcircuit is zeer gevoelig voor stof en vocht, dus controleer of het
gebied rond de aansluiting droog en schoon is voordat u de pluggen verwijdert
die de koelmiddelaansluitingen beschermen.
Dudgeonnière
A
Leiding
B
L
Diameter van de
koelmiddelleidingen
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
A
3/4" (19,05 mm)
Liaison
Diameter van de
koelmiddelleidingen
B
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
Breedte van de
wartelmoer
17 mm
22 mm
26 mm
29 mm
36 mm
«A»
«B»
afmetingen
afmetingen
9,1 mm
13,2 mm
1,0 à 1,5 mm
16,6 mm
19,7 mm
24,0 mm
19
