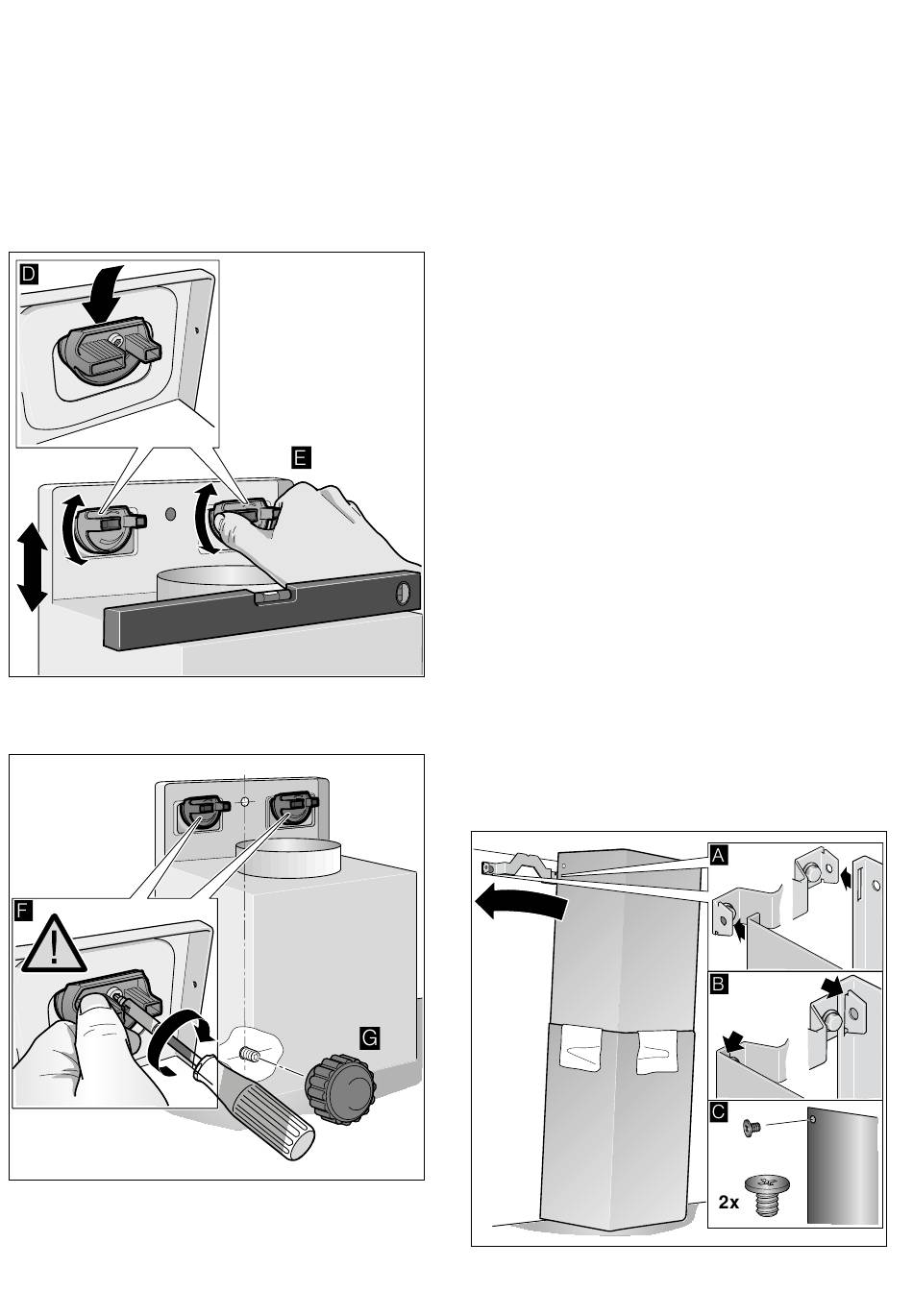

Apparaat ophangen en uitlijnen
Beschermfolie eerst van de achterkant van het
1.
apparaat trekken en na de montage volledig
verwijderen.
Het apparaat zo ophangen dat het stevig vastzit in
2.
de ophangingen.
«
Het apparaat horizontaal uitlijnen door aan de
3.
ophangingen te draaien. Zo nodig kan het apparaat
naar links of naar rechts worden verschoven.
Schroeven voor de ophanging vast aandraaien.
4.
Hierbij de ophangingen vasthouden.
Gekartelde moer vast aandraaien.
5.
¬
®
¯
Buisverbindingen bevestigen
Bij gebruik van een aluminiumbuis moet
Aanwijzing:
het aansluitgedeelte eerst worden gladgemaakt.
Luchtafvoerbuis Ø 150 mm (aanbevolen diameter)
Luchtafvoerbuis rechtstreeks op het
luchtafvoeraansluitstuk bevestigen en afdichten.
Luchtafvoerbuis Ø 120 mm
Verloopstuk rechtstreeks op het
1.
luchtafvoeraansluitstuk bevestigen.
Luchtafvoerbuis bevestigen aan het verloopstuk.
2.
Beide verbindingspunten goed afdichten.
3.
Schoorsteenafscherming monteren
:
Waarschuwing
Risico van letsel!
tijdens de installatie door scherpe randen. Draag tijdens
de installatie van het apparaat altijd
veiligheidshandschoenen.
Schoorsteenafschermstukken losmaken.
1.
Daartoe het plakband verwijderen
De beschermfolie van beide
2.
schoorsteenafschermstukken trekken.
Schoorsteenafschermstukken in elkaar schuiven.
3.
Aanwijzingen
– Om krassen te vermijden papier over de randen
van het buitenste schoorsteenafschermstuk
leggen.
– De sleuven van het binnenste
schoorsteenafschermstuk wijzen naar beneden.
Schoorsteenafschermstukken op het apparaat
4.
plaatsen.
Binnenste schoorsteenafschermstuk naar boven
5.
schuiven en links en rechts aan de bevestigingshoek
vastmaken.
¨
Schoorsteenafschermstuk omlaag drukken tot het
6.
vastklikt.
©
Schoorsteenafschermstuk met twee schroeven
7.
bevestigen op de bevestigingshoek.
Installatie nl
ª
15
