Supplement bedieningshandleiding
S-65 XC met platform van 4 meter
Bereik laadvermogen platform
Het werkbereik wordt automatisch geregeld op basis
van de belasting van het platform.

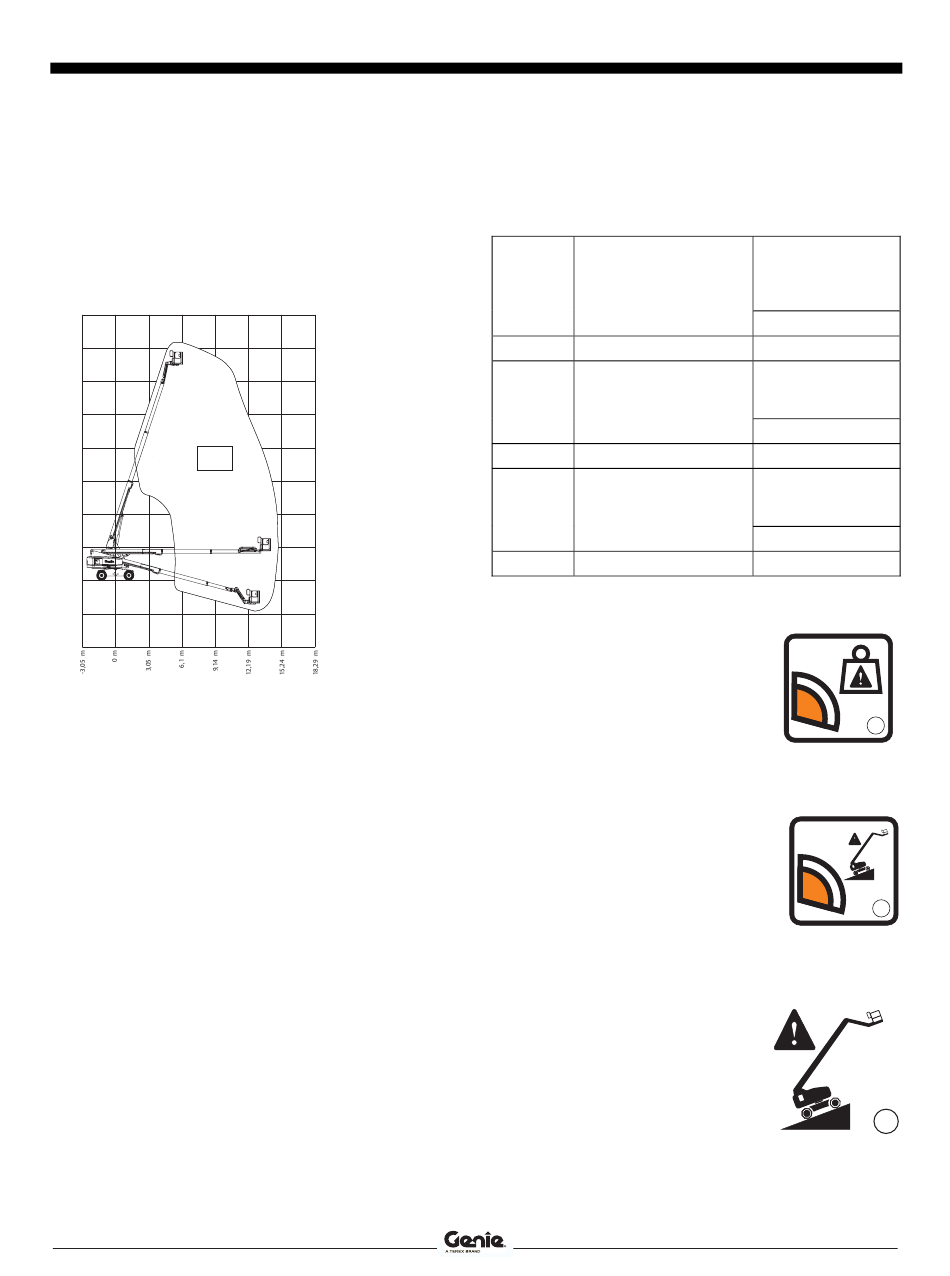

Diagram werkbereik S-65 XC met platform
van 4 meter
24,38 m
21,34 m
18,29 m
15,24 m
12,19 m
272 kg
9,14 m
6,1 m
3,05 m
0 m
-3,05 m
-6,1 m
6
Activeringsinstellingen
scheefstandschakelaar
Model
Scheefstand/hellingshoek
S-65 XC
Model
Scheefstand/hellingshoek
S-65 XC
Model
Scheefstand/hellingshoek
S-65 XC
Het lampje 'werkbereik' brandt
wanneer de belasting van het
platform meer dan 272 kg bedraagt.
Als het lampje brandt, duidt dit aan
dat het werkbereik beperkt is
vanwege het gewicht van het
platform.
Het lampje 'werkbereik' brandt
wanneer de belasting van het
platform minder dan 272 kg bedraagt
en de machine op een helling staat.
Als het lampje brandt, duidt dit aan
dat het werkbereik beperkt is
vanwege het gewicht van het
platform en de hoek van de helling.
Opmerking: Als het indicatielampje
'machine op helling' brandt en het
scheefstandalarm klinkt, worden de
rij- en heffuncties uitgeschakeld.
Volg de procedure voor
werkbereikindicatielampjes om de
rij- en heffuncties weer in te
schakelen.
Platform van 4 meter
Eerste uitgave • Derde druk
(van voren naar achteren)
4°
(van voren naar achteren)
4°
(van voren naar achteren)
4°
Onderdeelnr. 1295772DUGT
Maximum hoek van
arm/
belasting van
platform
272 kg
71,7°
Maximum hoogte/
belasting van
platform
272 kg
19,81 m
Maximum bereik/
belasting van
platform
272 kg
14,32 m
