PARAGRAAF 5
|
ONDERHOUD
VERVANGING VAN DE SCHAKELAAR (VERVOLG)

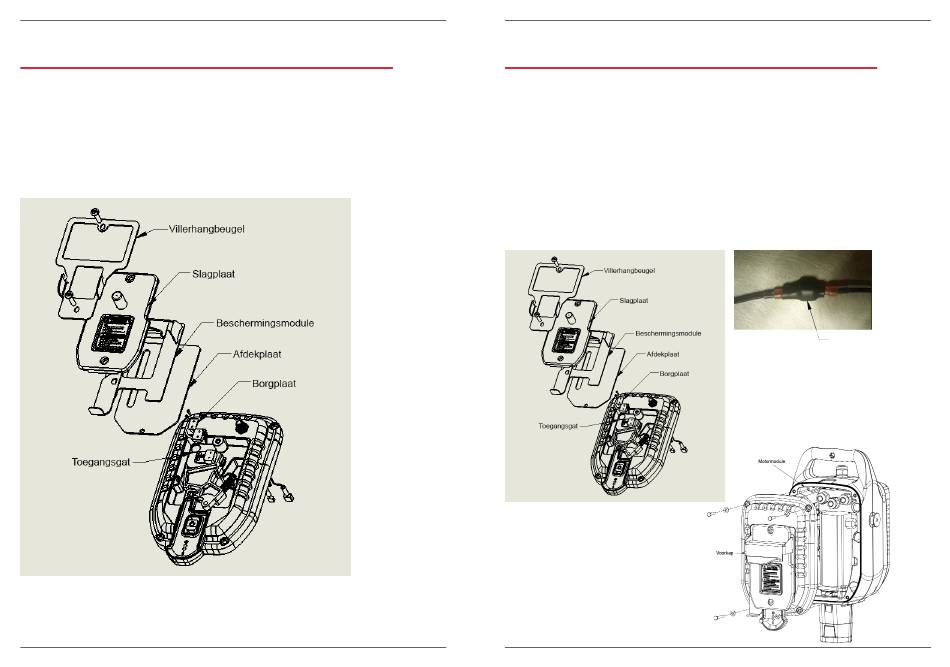

4. Verwijder de 2 slagplaatschroeven (#14) om de slagplaat (#11), pen (#12),
beschermingsmodule (#10) en afdekplaat (#9) te verwijderen.
5. Om schakelaar (#15) te verwijderen, verwijdert u 2 schroeven (#8) en de borgplaat
(#7) van de schakelaarmodule. Verwijder de oude schakelaar (#15) door de
schakelaardraden door het toegangsgat (#6) in de schakelaarmodule te trekken.
6. Voer de nieuwe schakelaardraden door het toegangsgat (#6) in de schakelaarmodule.
64
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE WHIZARD QUANTUM
BETTCHER INDUSTRIES, INC.
-AANDRIJVING
|
HANDLEIDINGNR. 119834
®
BETTCHER INDUSTRIES, INC.
VERVANGING VAN DE SCHAKELAAR (VERVOLG)
7. Bevestig schakelaar (#15) met 2 schroeven (#8) en de borgplaat (#7). Plaats de
borgplaat (#7) zodanig dat deze het draaipunt van de schakelaarhendel bedekt. Breng
Loctite 222 MS aan op de schroeven en draai ze vervolgens aan tot 3 lb-in.
8. Plaats de afdekplaat (#9), de beschermingsmodule (#10), de pen (#9) en de slagplaat
(#11) terug met behulp van 2 schroeven (#14). Breng Loctite 242 aan op schroeven en
draai ze vervolgens aan tot 30-35 lb-in.
9. Sluit de schakelaardraden aan door voorzichtig de overeenkomstige draadklemmen
binnen de motorbehuizing (#5) te ontkoppelen. De verbindingen moeten met een
krimpkous afgedicht worden.
10. Plaats de voorkap (#3) terug op de motormodule (#4) met behulp van 4 schroeven (#1)
en sluitringen (#2). Breng Loctite 242 aan op schroeven en draai ze vervolgens aan tot
30-35 lb-in.
HANDLEIDINGNR. 119384
|
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE WHIZARD QUANTUM
PARAGRAAF 5
|
ONDERHOUD
KRIMPKOUS
1/2" D X 1" LANG
-AANDRIJVING
65
®
