CCEssOIrEhOudErs En BEdIEnIngsPAnEEL
Onderdelen:
Materiaalzak 5
gereedschap:
Kruiskopschroevendraaier
ALLEEn C3:
Pak de ACCESSOIREHOUDER (V). Plaats de ACCES-
SOIREHOUDER nabij de bovenkant van de MIDDENZUIL (E) bij de BEDIE-
NINGSPANEELSTEUN (W).Houd de BEDIENINGSPANEELDRAAD (X) en de
HARTSLAGDRAAD (Y) vast en knip de kabelbinder door waarmee de BEDIE-
NINGSPANEELDRADEN aan de BEDIENINGSPANEELSTEUN zijn vastge-
maakt. Haal de BEDIENINGSPANEELDRADEN door de middelste opening
van de MONTAGESTEUN VOOR DE ACCESSOIREHOUDER (Z). Bevestig
de ACCESSOIREHOUDER met vier KRUISKOPSCHROEVEN van 8 mm (13)
op de BEDIENINGSPANEELSTEUN. Draai de SCHROEVEN goed aan.
LET OP:
Pas op dat de BEDIENINGSPANEELDRAAD (X) en de HART-
SLAGDRAAD (Y) niet afgekneld worden wanneer u de ACCESSOIREHOU-
DER (V) op de BEDIENINGSPANEELSTEUN (W) vastzet.
Opmerking: Pas op dat de BEDIENINGSPANEELDRAAD (X) en de
HARTSLAGDRAAD (Y) niet in de BEDIENINGSPANEELSTEUN (W)
vallen.
Haal het BEDIENINGSPANEEL (AA) uit zijn doos. Plaats het BEDIE-
NINGSPANEEL boven de ACCESSOIREHOUDER (V). Sluit de 15-polige connector van de BEDIENINGSPANEELDRAAD (X), de 4-polige
connector van de HARTSLAGDRAAD (Y), de 2-polige connector van de HULPVOEDINGSDRAAD (MM) en de steekstekker van de AARD-
DRAAD (BB) (groen) aan op de bijbehorende CONNECTORS op de achterkant van het BEDIENINGSPANEEL. Bevestig het BEDIE-
NINGSPANEEL met vier PARKERSCHROEVEN van 12 mm (17) op de BEDIENINGSPANEELSTEUN (W). Draai de SCHROEVEN goed
aan. Draai de SCHROEVEN niet te vast aan.
ALLEEn C1:
Haal het BEDIENINGSPANEEL (AA) uit zijn doos. Houd de BEDIENINGSPANEELDRAAD (X) en de HARTSLAGDRAAD
(Y) vast en knip de kabelbinder door waarmee de BEDIENINGSPANEELDRAAD aan de BEDIENINGSPANEELSTEUN (W) is vastgemaakt.
Houd het BEDIENINGSPANEEL boven de BEDIENINGSPANEELSTEUN. Sluit de 15-polige connector van de BEDIENINGSPANEEL-
DRAAD (X), de 4-polige connector van de HARTSLAGDRAAD (Y) en de steekstekker van de AARDDRAAD (BB) (groen) aan op de bijbe-
horende CONNECTORS aan de achterkant van het BEDIENINGSPANEEL. Bevestig het BEDIENINGSPANEEL met vier PARKER-
SCHROEVEN van 12 mm (17) op de BEDIENINGSPANEELSTEUN. Draai de SCHROEVEN goed aan. Draai de SCHROEVEN niet te vast
aan.
Opmerking: Pas op dat de BEDIENINGSPANEELDRAAD (X) en de HARTSLAGDRAAD (Y) niet in de BEDIENINGSPA-
NEELSTEUN (W) vallen.

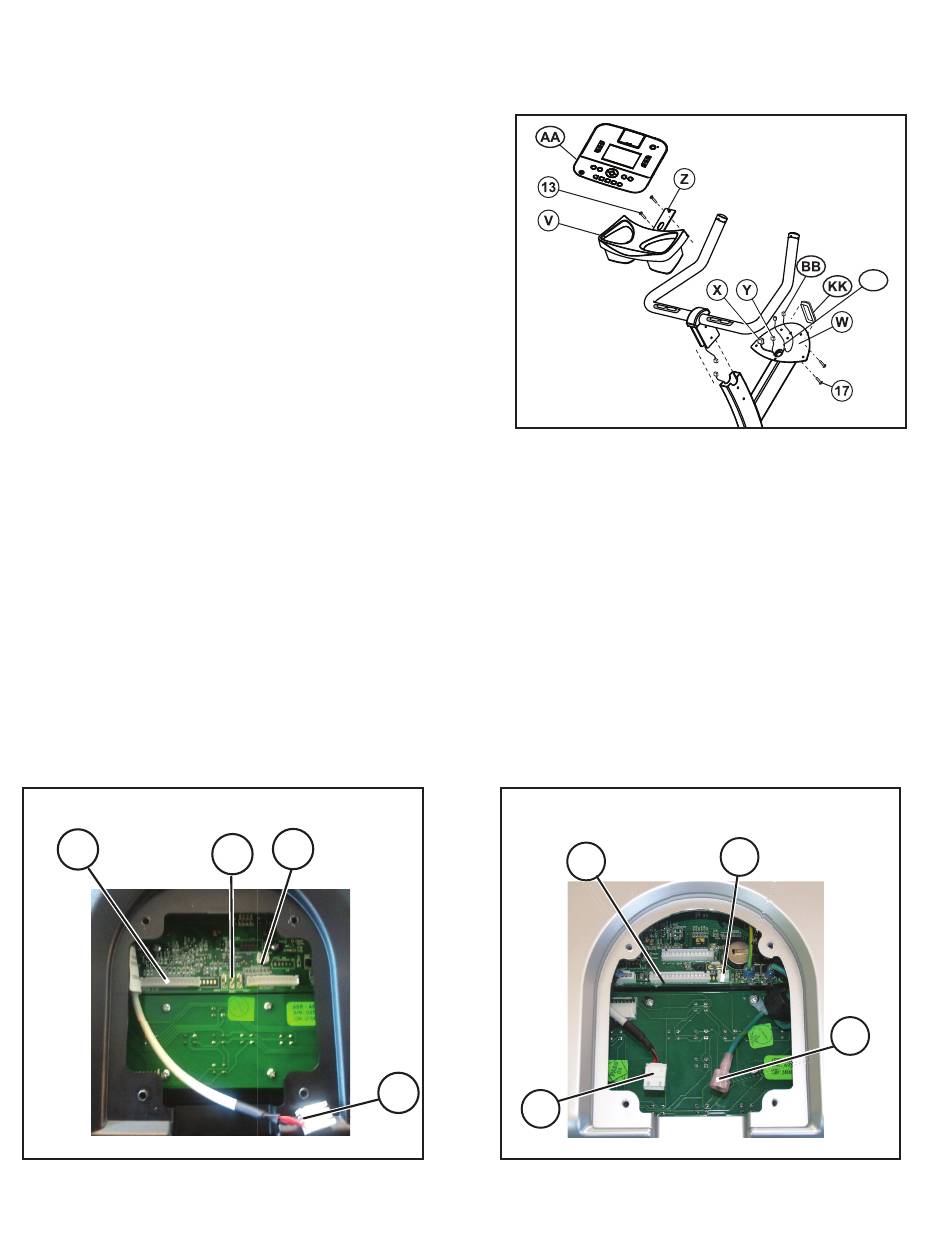

Aansluitingen op Go-bedieningspaneel
X
12
(2 kruiskopschroeven, 8 mm)
(4 parkerschroeven, 12 mm)
MM
BB
Y
Aansluitingen op Track-bedieningspaneel
X
Y
MM
MM
BB
