3.3 Algemene vereisten voor plaatsing
De unit dient te worden gemonteerd op een plaats waar hij:
• beschermd is tegen fysieke schade en overmatige trillingen.
• goed is geventileerd en zich niet in de buurt van
warmtebronnen bevindt.
• zich niet in de buurt bevindt van een ontstekingsbron zoals
een machinekamer, brandstoftanks of een gasopslag.
Bij het kiezen van een geschikte plaats voor de unit dient
u rekening te houden met de volgende punten voor een
betrouwbare en probleemloze werking:
• Toegang — er dient voldoende ruimte te zijn onder de unit
voor de kabelverbindingen met de unit, waarbij scherpe
knikken dienen te worden voorkomen.
• Diagnose — de unit dient te worden gemonteerd op een
plaats waarde de diagnose-LED goed zichtbaar is.
• Interferentie — de unit dient op voldoende afstand te worden
gemonteerd van apparatuur dat interferentie kan veroorzaken,
zoals motoren, generatoren en radiozenders/-ontvangers.
• Magnetisch kompas — monteer de unit op een afstand van
minimaal 1 m (3 ft.) van een magnetisch kompas.
• Voeding — de unit dient te worden geplaatst in de buurt van
een gelijkspanningsbron. De meegeleverde voedingskabel is
1,5 m (5 ft.) lang.
De installatie plannen

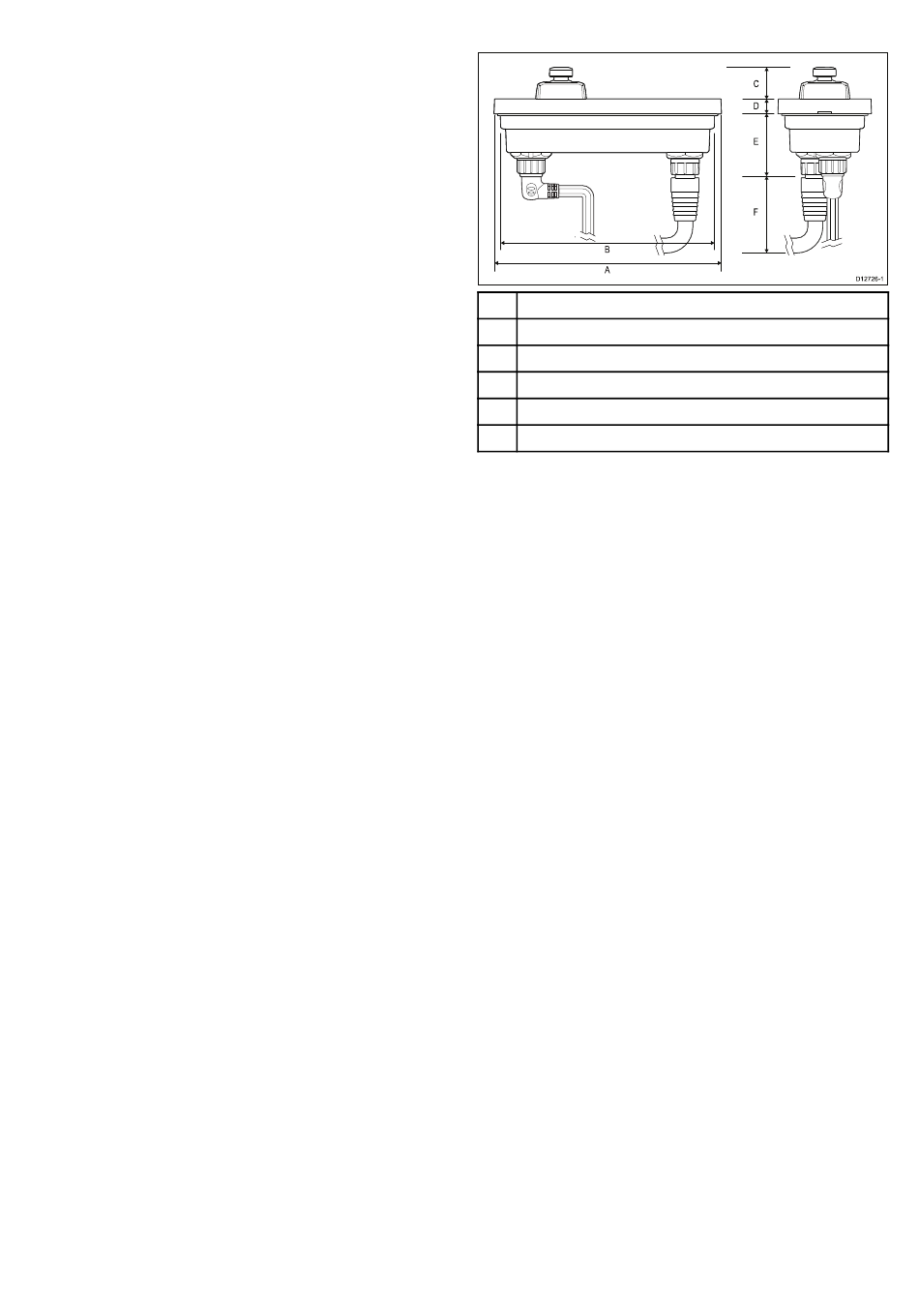

3.4 Afmetingen toetsenbord
B
A
A
132,9 mm (5,23 in)
B
119 mm (4,7 in)
C
18,7 mm (0,74 in)
D
8,5 mm (0,33 in)
E
37 mm (1,5 in)
F
90 mm (3,5 in.)
C
D
E
F
D12726-1
13
