PARAGRAAF 5
|
ONDERHOUD

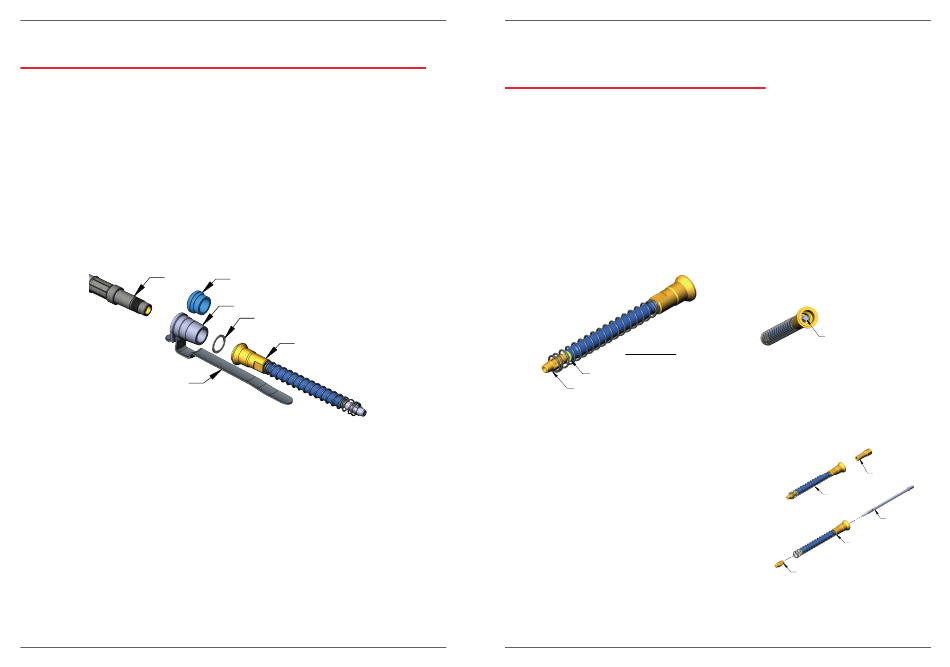

INSPECTIE EN VERVANGEN VAN DE AANDRIJFEENHEID
VERVANGING VAN DE WHIZARD QUANTUM®-AANDRIJFLIJN
1.
Wanneer de aandrijflijn moet worden vervangen, kan de aandrijfeenheid bewaard worden en opnieuw
worden gebruikt.
2. Span de aandrijflijn (#1) op in een bankschroef.
3. Schroef de aandrijfeenheid (#5) los door deze tegen de klok in te draaien met behulp van de
sleutelvlakken op het uiteinde van de aandrijfeenheid.
4. Verwijder de nylon sluitring (#4), de kraag (#2) vanuit de behuizing.
5. De aandrijflijn kan weggegooid worden, maar de aandrijfeenheid (#5), de nylon ring (#4), de kraag
(#2) en de ontkoppelingshendel (#3) kunnen hergebruikt worden.
1
3
*Gebruik 2a voor remote Start
*Gebruik 2b voor snelontkoppeling
HET AANDRIJFEENHEIDUITEINDE OPNIEUW IN ELKAAR ZETTEN OP
EEN NIEUWE WHIZARD QUANTUM®-AANDRIJFLIJN
1.
Wanneer u de aandrijflijn ontkoppelt, plaatst u de ontkoppelingshendel (#3) op de kraag (#2).
2. Schuif de kraag (#2) met de ontkoppelingshendel (#3) op de nieuwe aandrijflijn.
3. Schuif de nylon ring (#4) op de nieuwe aandrijflijn.
4. Reinig de schroefdraad van de nieuwe aandrijflijn en breng Loctite #242 schroefdraadborgmiddel aan.
5. Schroef de aandrijfeenheid (#5) op de nieuwe aandrijflijn.
6. Draai met de hand vast en daarna met een sleutel terwijl u de aandrijflijn met de hand vasthoudt. LET
OP: Span de nieuwe aandrijflijn NIET in een bankschroef of gebruik geen tang, anders zal er schade
optreden. Het is niet nodig om de verbinding te strak aan te draaien.
40
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE BETTCHER CYCLONE SKINNER
BETTCHER INDUSTRIES, INC.
2a
2b
4
5
|
HANDLEIDING #110115
BETTCHER INDUSTRIES, INC.
INSPECTIE EN VERVANGEN VAN DE
AANDRIJFEENHEID (VERVOLG)
INSPECTIE VAN DE WHIZARD QUANTUM®-AANDRIJFEENHEID
1.
Zorg ervoor dat de as (#1) en de punt (#2) van de aandrijfeenheid vrij kunnen draaien en ook dat ze
vrij heen en weer kunnen schuiven.
2. Controleer het lager (#3) aan het einde van de buis (#4) op slijtage. Vervang de buis (#4) als de
lagerflens (#3) overmatig versleten is.
3. Inspecteer de ribbels van de aandrijfeenheidpunt (#2). Vervang de aandrijfeenheidpunt (#2) als deze
overmatig versleten is.
4. Inspecteer het vierkante uiteinde (#1a) van de aandrijfeenheidas. Als de hoeken zijn afgerond, moet
de aandrijfeenheidas vervangen worden.
AANDRIJFEENHEID
LAGER
AANDRIJFEENHEIDPUNT
VERWIJDERING VAN DE WHIZARD QUANTUM®-AANDRIJFEENHEIDPUNT
EN AANDRIJFEENHEIDAS
1.
Span het aandrijfasgereedschap (#5) (onderdeelnr.
101252) in een bankschroef en plaats de aandrijfeenheid
over het gereedschap zodat het vierkante uiteinde
(#1a) van de aandrijfas in het vierkante gat van het
gereedschap past.
2. Trek de veer (#6) terug en gebruik een Engelse sleutel om
de punt (#2) van de aandrijfeenheid vast te pakken.
3. Draai de punt (#2) van de aandrijfeenheid MET DE
KLOK MEE. Blijf de punt (#2) van de aandrijfeenheid
MET DE KLOK MEE draaien totdat deze vrij is van de
aandrijfeenheidas.
4. Trek de aandrijfeenheidas (#1) uit de buis (#4).
LET OP: De Cyclone Skinner® maakt gebruik van een grote
aandrijfeenheidpunt (100305).
LET OP: De grote aandrijfeenheidpunt heeft een
linkshandige draad.
GEBRUIKSAANWIJZING EN ONDERDELENLIJST VOOR DE BETTCHER CYCLONE SKINNER
PARAGRAAF 5
|
ONDERHOUD
VIERKANT UITEINDE
VAN DE AANDRIJFEENHEIDAS
AANDRIJFEENHEID-
ASGEREEDSCHAP
AANDRIJFEENHEID
AANDRIJFEENHEIDAS
AANDRIJFEENHEIDBUIS
AANDRIJFEENHEIDPUNT
|
HANDLEIDING #110115
41
