9.3 Aansluitingen op de binnenunit
9.3.1 Elektrische bedrading aansluiten op de binnenunit
EVLQ05+08CA + EHYHBH05A + EHYHBH/X08A + EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1G – 2022.09
4 Open de draadklem.

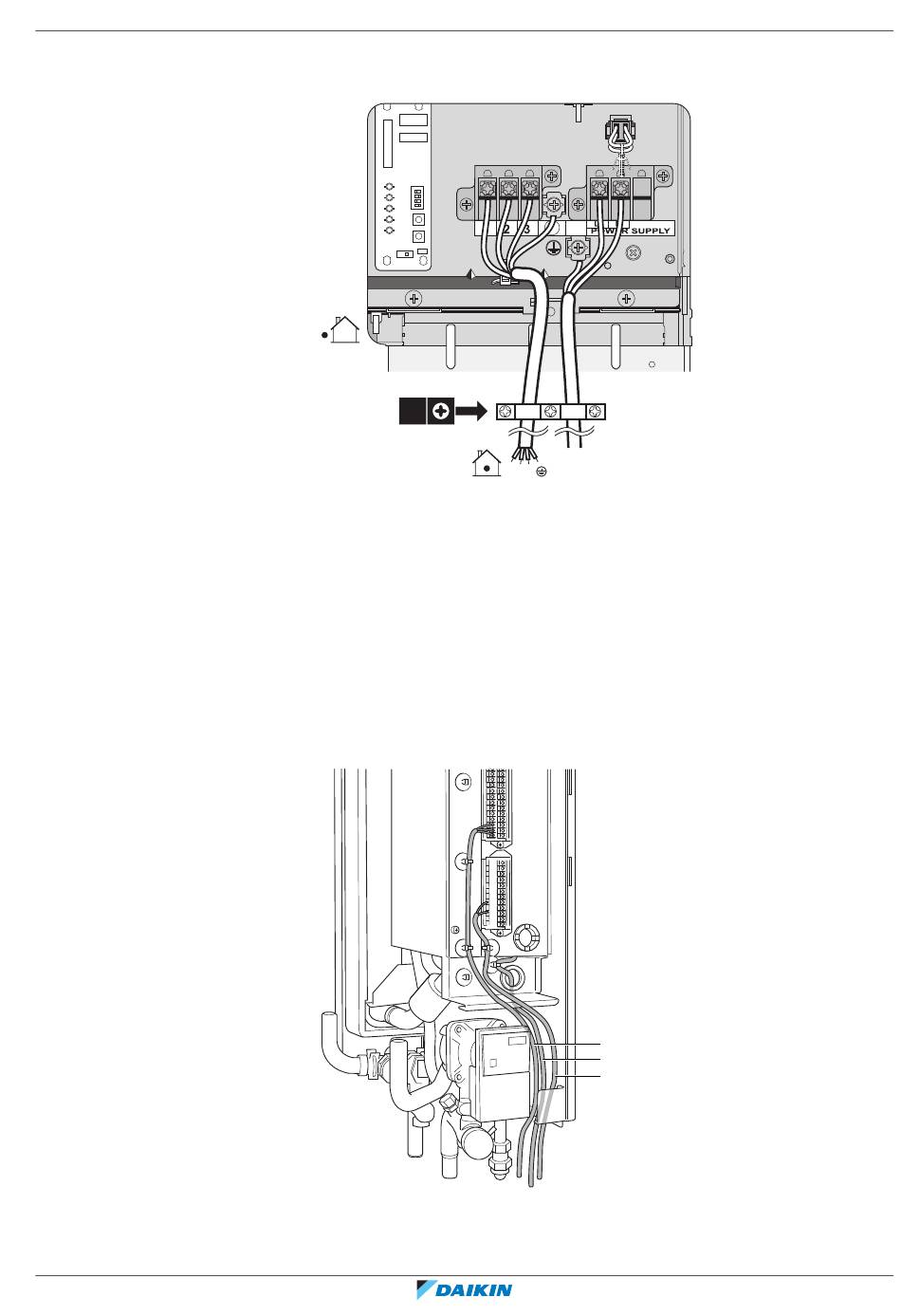

5 Sluit de doorverbindingskabel en de elektrische voeding als volgt aan:
3×
6 Plaats het deksel op de schakelkast.
Het is aanbevolen om alle elektrische bedrading te installeren op de hydrokast
alvorens de ketel te installeren.
1 De bedrading moet langs onder in de unit binnenkomen.
2 De bedrading moet in de unit de volgende tracés volgen:
1 2 3
a
c
b
a
b
c
9
Elektrische installatie
|
Uitgebreide handleiding voor de installateur
113
