Elektrische aansluiting
RTD of
weerstandstransmitter,
vierdraads
Thermokoppel (TC),
spanningstransmitter
Aansluiting op veerklemmen
A
6

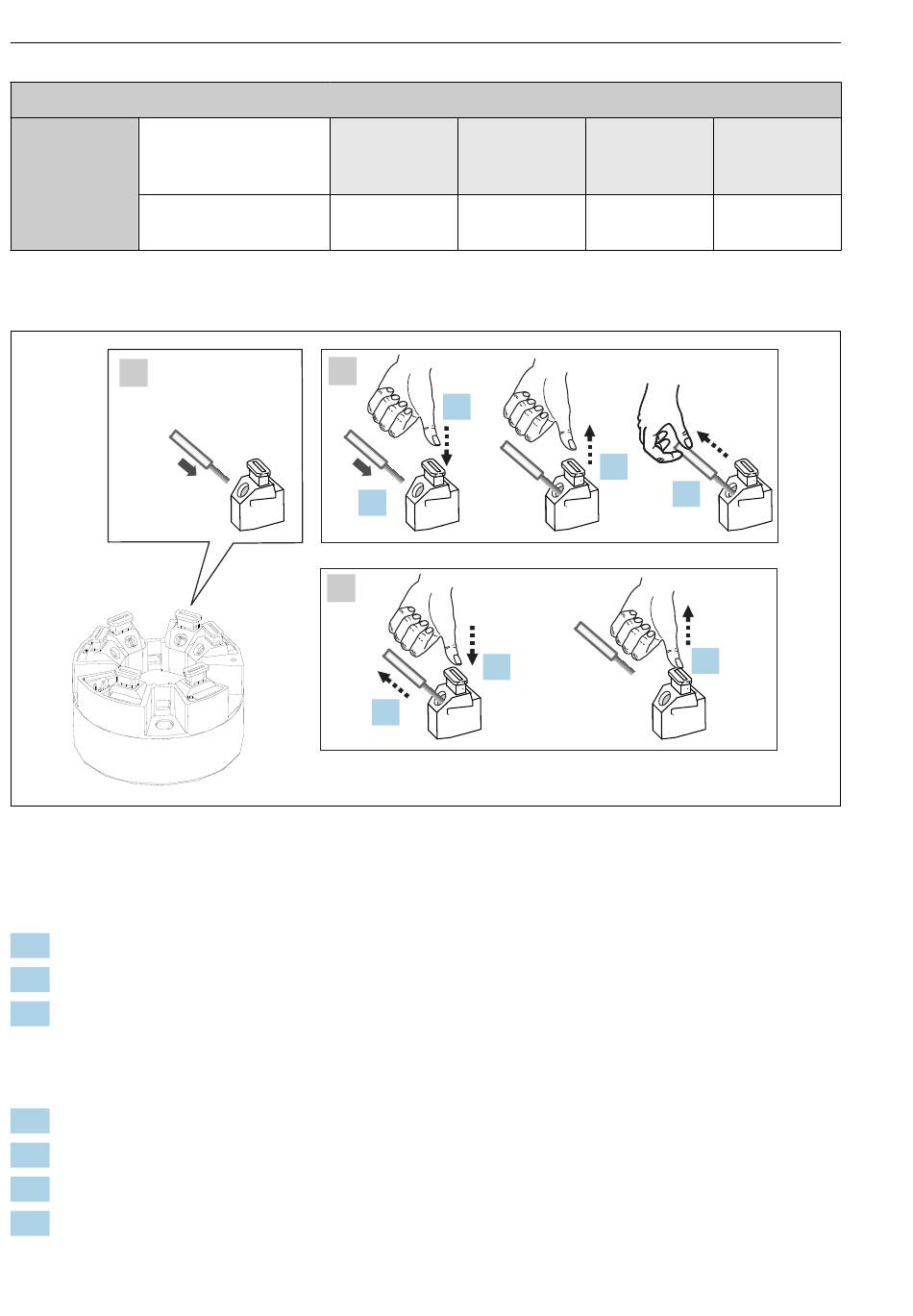

Veerklemverbinding, aan de hand van het voorbeeld van een koptransmitter
Pos. A, massieve ader:
1.
Aderuiteinde strippen. Min. striplengte 10 mm (0,39 in).
2.
Plaats het aderuiteinde in de klem.
3.
Trek voorzichtig aan de ader om te controleren of deze correct is aangesloten. Herhaal
vanaf stap 1 indien nodig.
Pos. B, soepele ader zonder adereindhuls:
1.
Aderuiteinde strippen. Min. striplengte 10 mm (0,39 in).
2.
Druk de openingshendel naar beneden.
3.
Plaats het aderuiteinde in de klem.
4.
Laat de openingshendel los.
14
-
B
2.
3.
C
1.
2.
Sensoringang 1
-
-
4.
5.
iTEMP TMT85
-
3.
A0039468
