8.3.2 Optionele beugel voor verzonken montage MMB-84
Een GPS-ontvanger en antenne bevinden zich in het frontpaneel van de GX1400GPS/E.
In veel gevallen kan de marifoon verzonken worden gemonteerd. het wordt echter
aanbevolen om alvorens gaten te zagen voor de verzonken montage de marifoon tijdelijk
van stroom te voorzien en hem in te schakelen op de plaats waar het toestel verzonken
gemonteerd zal worden om te controleren of het een GPS-locatie kan ontvangen en
weergeven. Als de marifoon geen locatie kan ontvangen, kan er een GPS-kaartplotter
met NMEA 0183-output, of de als optie verkrijgbare externe GPS-antenne SCU-38
nodig zijn om signalen van GPS-satellieten te ontvangen.
1.
Teken met behulp van de sjabloon (pagina 86) de plaats af waar het
rechthoekige gat gemaakt moet worden. Vergewis u ervan dat de ruimte achter het
instrumentenpaneel of paneel diep genoeg is om de marifoon in te plaatsen (ten
minste 120 mm (4,72") diep).
Er moet ten minste een ruimte van 1,3 cm (1/2") tussen de koelplaat van de marifoon
enerzijds en bedrading, kabels of constructies anderzijds zijn.
2.
Zaag het rechthoekige gat uit en schuif de zendontvanger erin.
3.
Bevestig de beugels aan de zijkanten van de zendontvanger met de veerring-/
moercombinatie, zodanig dat de voet van de montageschroef naar het montagevlak
is gekeerd.
4.
Verdraai de stelschroef om de spanning zo af te stellen dat de zendontvanger strak
tegen het montagevlak ligt.
14

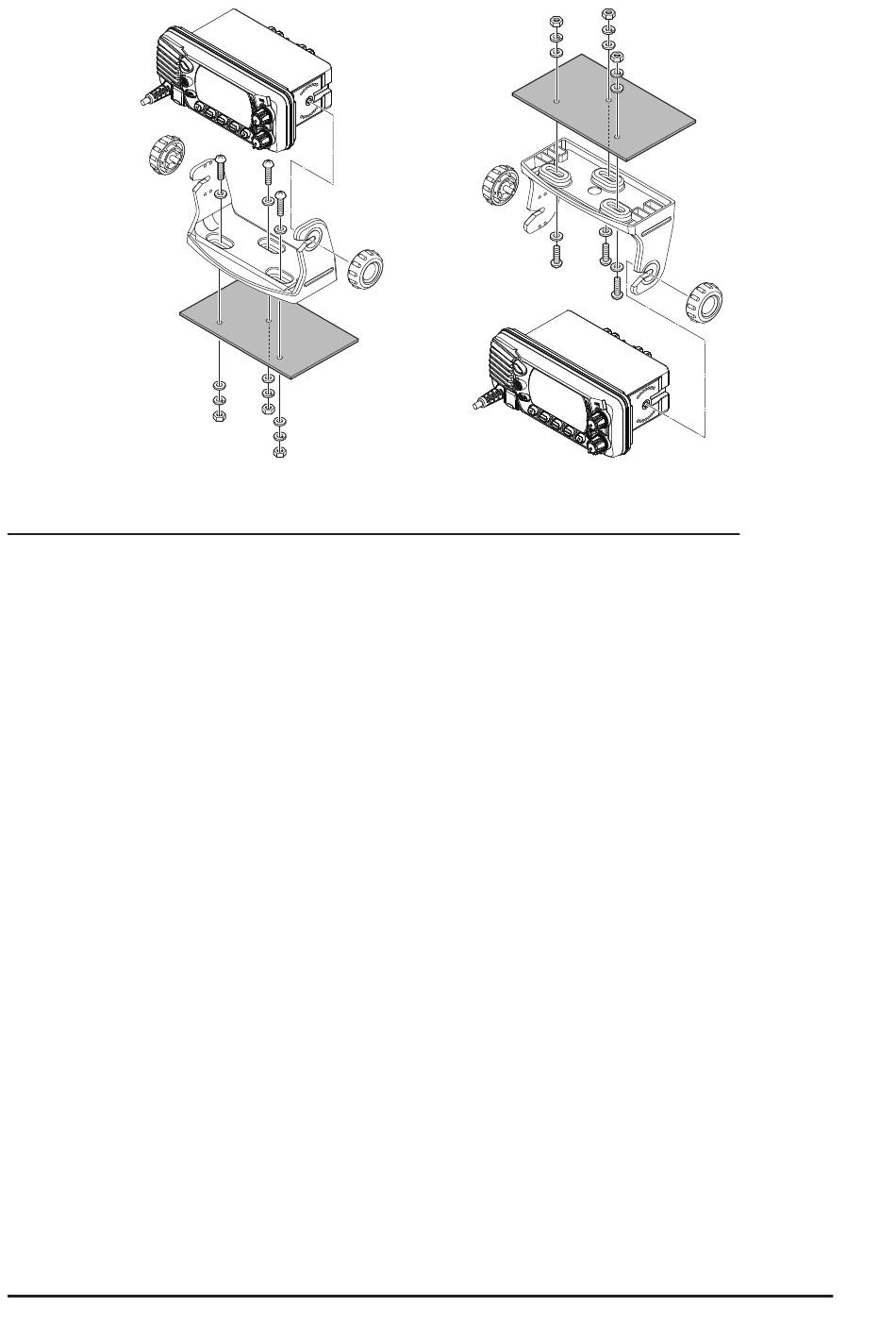

Tafelmontage
Montage boven het hoofd
