De verdringerpomp afkoppelen
WAARSCHUWING
Om het risico van ernstig letsel te verminderen moet u
elke keer als u de instructie krijgt om de druk te ontlasten
de Drukontlastingsprocedure op blz. 9 volgen.
1.
Spoel de pomp indien mogelijk. Stop de pomp in
de onderste stand van de slag. Ontlast de druk.
2.
Koppel de lucht- en materiaalslangen af. Haal de pomp
van de bevestiging af. Noteer de onderlinge stand van
de materiaaluitlaat (R) van de pomp en de luchtinlaat (S)
van de luchtmotor.
3.
Schroef de borgmoeren (112) van de drijfstangen (102).
Verwijder de splitpen (109). Schroef de verdringerstang
(1) van de luchtmotor (106). Trek voorzichtig de verdringer-
pomp (101) weg van de luchtmotor (106). Inspecteer de
O-ring (105). Zie Afb. 3.
4.
Zie blz. 15 voor onderhoud aan de verdringerpomp.
Zie voor een beschrijving van onderhoud aan de lucht-
motor de afzonderlijke bijgeleverde handleiding (306982
of 307043).
De verdringerpomp weer aansluiten
1.
Smeer de O-ring (105) en controleer of deze op de
verdringerstang (1) op zijn plaats zit. Draai de materiaal-
uitlaat (R) van de pomp ten opzichte van de luchtinlaat
(S) van de luchtmotor weer in de stand zoals werd aan-
gegeven bij stap 2 onder De verdringerpomp afkoppe-
len. Plaats de verdringerpomp (101) op de drijfstangen
(102). Schroef de borgmoeren (112) op de drijfstangen
(102). Zie Afb. 3.
2.
Schroef de verdringerstang (1) in de as van de lucht-
motor (106) totdat de gaten voor de splitpen in de stang
en de as over elkaar vallen. Breng de splitpen (109) aan.
3.
Bevestig de pomp en sluit alle slangen weer aan. Sluit
ook de aarddraad weer aan als die was losgenomen.
Draai de pakkingmoer/olietas (14) aan zodat die goed
aansluit, maar niet te vast. Vul de smeernippel met
Graco Throat Seal Liquid (TSL) of een equivalente
oplossing.
4.
Draai de borgmoeren (112) van de verbindingsstang
gelijkmatig aan met het aangegeven moment in Afb. 3.
5.
Start de pomp en laat hem draaien op een luchtdruk van
ongeveer 280 kPa (2,8 bar) om te controleren of hij goed
werkt.
6.
Controleer of er materiaal lekt bij de pakkingmoer/olietas
(14). Volg eerst de Drukontlastingsprocedure voordat
u de pakkingmoer/olietas vastdraait.
14 308118
Onderhoud
Aandraaien tot 27–41 N.m bij model 224348.
1
Aandraaien tot 14–20 N.m bij model 224350.
2
Smeren.
107

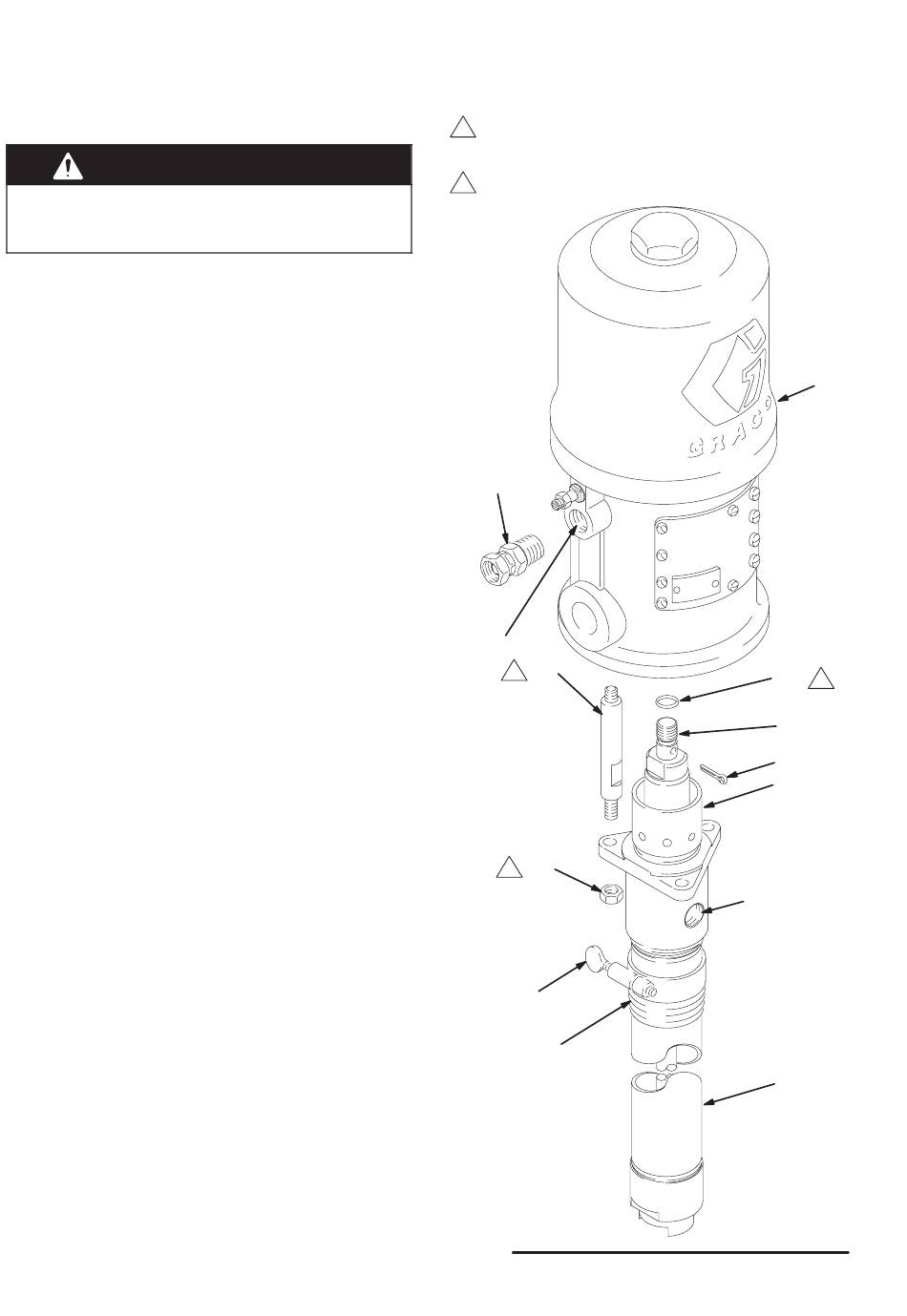

Afb. 3
S
102
1
112
1
33
34
AFGEBEELD
MODEL:
224348
106
105
2
1
109
14
R
101
0199B
