5. Verwijder de twee bevestigingsschroeven in de hoeken boven op de printplaat.
6. Plaats de nieuwe printplaat.
7. Voer STAP 4 en 5 in omgekeerde volgorde uit. Zorg ervoor dat alle kabelbinders die
uit de slangaansluitingen zijn gehaald worden vervangen.
8. Plaats het bedieningspaneel terug Raadpleeg Het bedieningspaneel verwijderen op
pagina 53 en herhaal alle stappen in omgekeerde volgorde.
9. Laat de concentrator draaien om er zeker van te zijn dat het apparaat volgens de
specificaties werkt.
10. Nadat de printplaat is vervangen, is automatisch afstellen nodig. Raadpleeg
Automatisch afstellen op pagina 76.
11. Zet het apparaat aan en controleer op lekken. Raadpleeg Lektest op pagina 78.
12. Als er geen lekken worden geconstateerd, schakelt u de stroom uit (O) en haalt u de
stekker uit het stopcontact.
13. Plaats de kast terug. Raadpleeg Kast verwijderen op pagina 27.
Zuurstofsensorslang
Bevestigings-
schroeven
Transformatorharnas
-connector
Negen- of
tienpinskabel-
hulsconnector
Onderdeelnr. 1195014
Druksensorslang
8-pinskabelhulsconnector

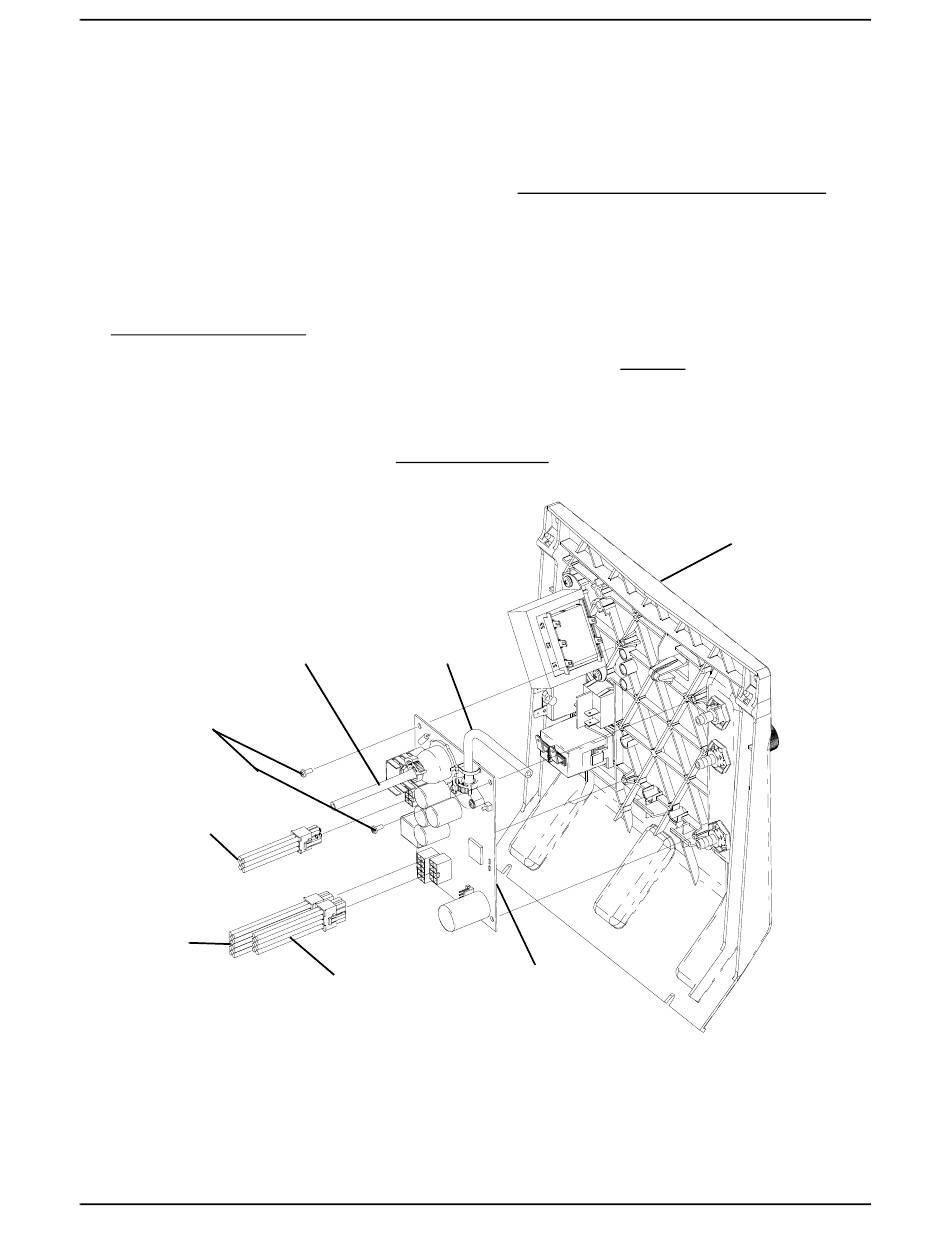

AFBEELDING 15.1 De printplaat vervangen
HOOFDSTUK 15—PRINT- PLAAT
Print- plaat
59
Platinum®-zuurstof-concentrator
Bedieningspaneel
