Afvoer en sifon
De bevochtigingsdelen en de warmtewisselaars voor koeling van de luchtbehandelingsmachines zijn
voorzien van een schroefafvoer die ongeveer 80 mm aan zijkant uitsteekt.

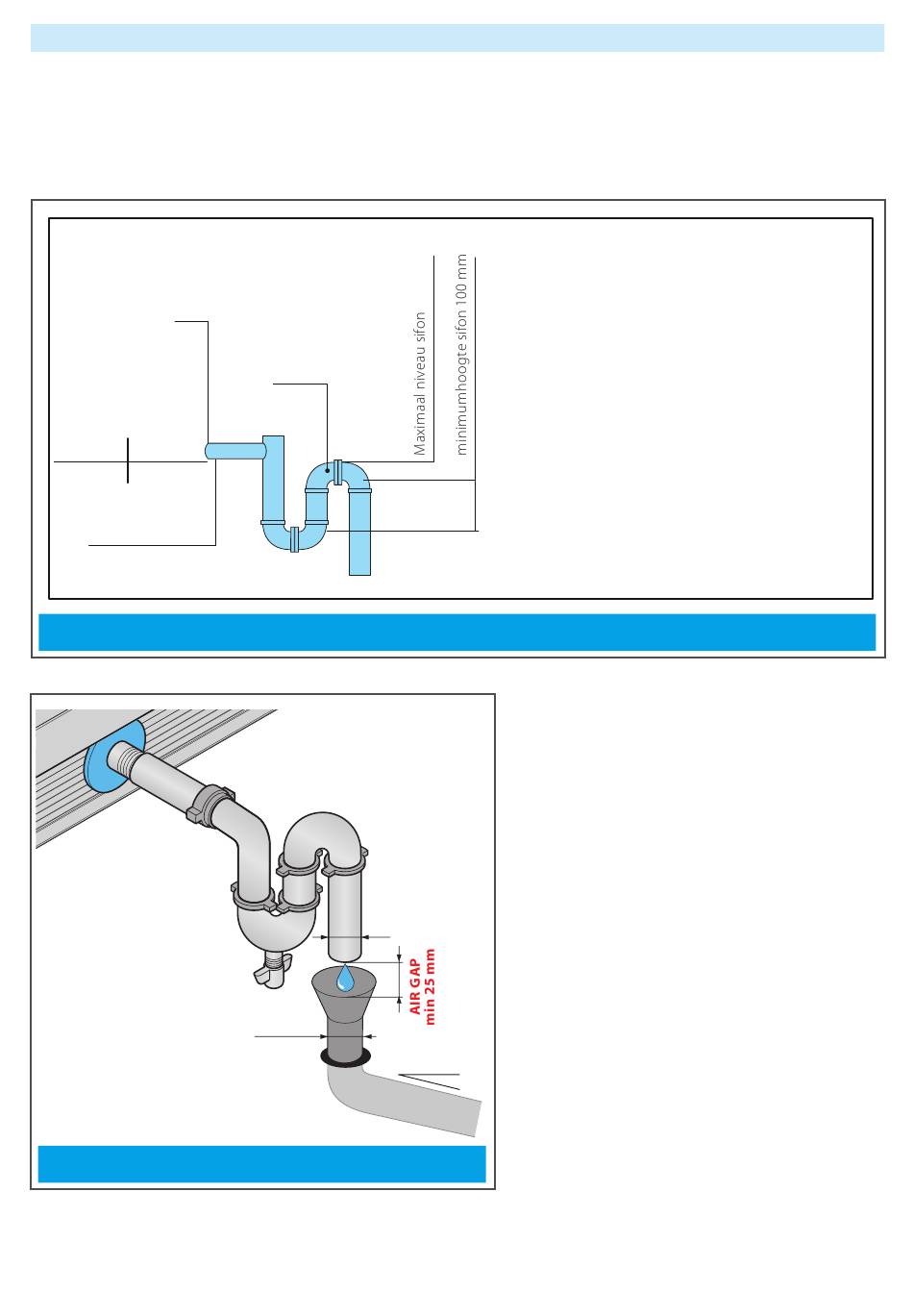

Om ervoor te zorgen dat het water goed kan wegstromen moet elke afvoer zijn voorzien van een SIFON
met correcte afmetingen (zie afb. 14).
BELANGRIJK
afvoer
condensop-
vangbank
14
sifon in afvoer
aftapklep
15
sifon in afvoer
Sifon
x
x+20 mm
AFVOER CONDENSOPVANGBANK
Bij een opvoerhoogte van de ven-
tilator van meer dan 100 mm circa
en een totale statische druk hoger
dan 1000Pa, moet de hoogte van de
sifon elke 10 mm opvoerhoogte en
elke totale statische 100Pa met 10
mm worden verhoogd.
Om te voorkomen dat de opvangbak over-
stroomt en de machine en de installatieruimte
van de machine blank komen te staan, moet
de sifon voorzien zijn van een ontluchtings-
ventiel dat de mogelijkheid biedt om vuil dat
zich op de bodem afzet te verwijderen.
Om de werking van het afvoersysteem niet te
benadelen mogen sifons die met druk werken
niet worden aangesloten op sifons die met
onderdruk werken.
De afvoerleiding naar het riool:
• mag niet direct worden aangesloten op de
sifon; dit is nodig om terugstromend water of
slib te voorkomen en om visueel te kunnen con-
2%
troleren of het afvoerwater correct wegstroomt;
• moet een diameter hebben die groter is dan
de afvoer van de machine en een hellings-
graad van minimaal 2% hebben om de correc-
te werking te kunnen waarborgen.
