5.
Componenten van de Excel Click & Go Lite
In dit hoofdstuk worden de verschillende componenten van de Excel Click & Go Lite beschreven. Op de duwhulp zijn
een aantal componenten aanwezig die in- en verstelbaar zijn. Als u één van de componenten wilt plaatsen of afnemen,
wilt in- of verstellen of wilt verplaatsen, dient u altijd de aanwijzingen op te volgen die in deze gebruikershandleiding
worden beschreven.
5.1
Het control panel
De Excel Click & Go Lite is met behulp van een control panel te bedienen. Het control panel van de Excel Click & Go
Lite dient met behulp van een inbussleutel bevestigd te worden aan het rechter duwhandvat van de desbetreffende
duwhulp, zie foto 2. Om het control panel in werking te stellen dient u het control panel te bevestigen aan het snoer wat
de verbinding tussen de controller en de microprocessor regelt, zie foto 3.
Het control panel is voorzien van een sleutel, een bedieningshendel en een draaiknop om de snelheid te bepalen. Met
de sleutel (foto 4) kunt u de duwhulp aan- en uitschakelen. Door de bedieningshendel in te knijpen stelt u de Excel Click
& Go Lite in werking, zie foto 5. U kunt de snelheid van de duwhulp verhogen door de draaiknop naar rechts te draaien
en de snelheid verlagen door de knop naar links te draaien (foto 6). Aan de zijkant van het control panel bevindt zich een
schakelknop, zie foto 7. Met deze schakelknop heeft u de mogelijkheid om de richting van rijden te bepalen. U kunt door
middel van de schakelknop zowel vooruit als achteruit rijden.

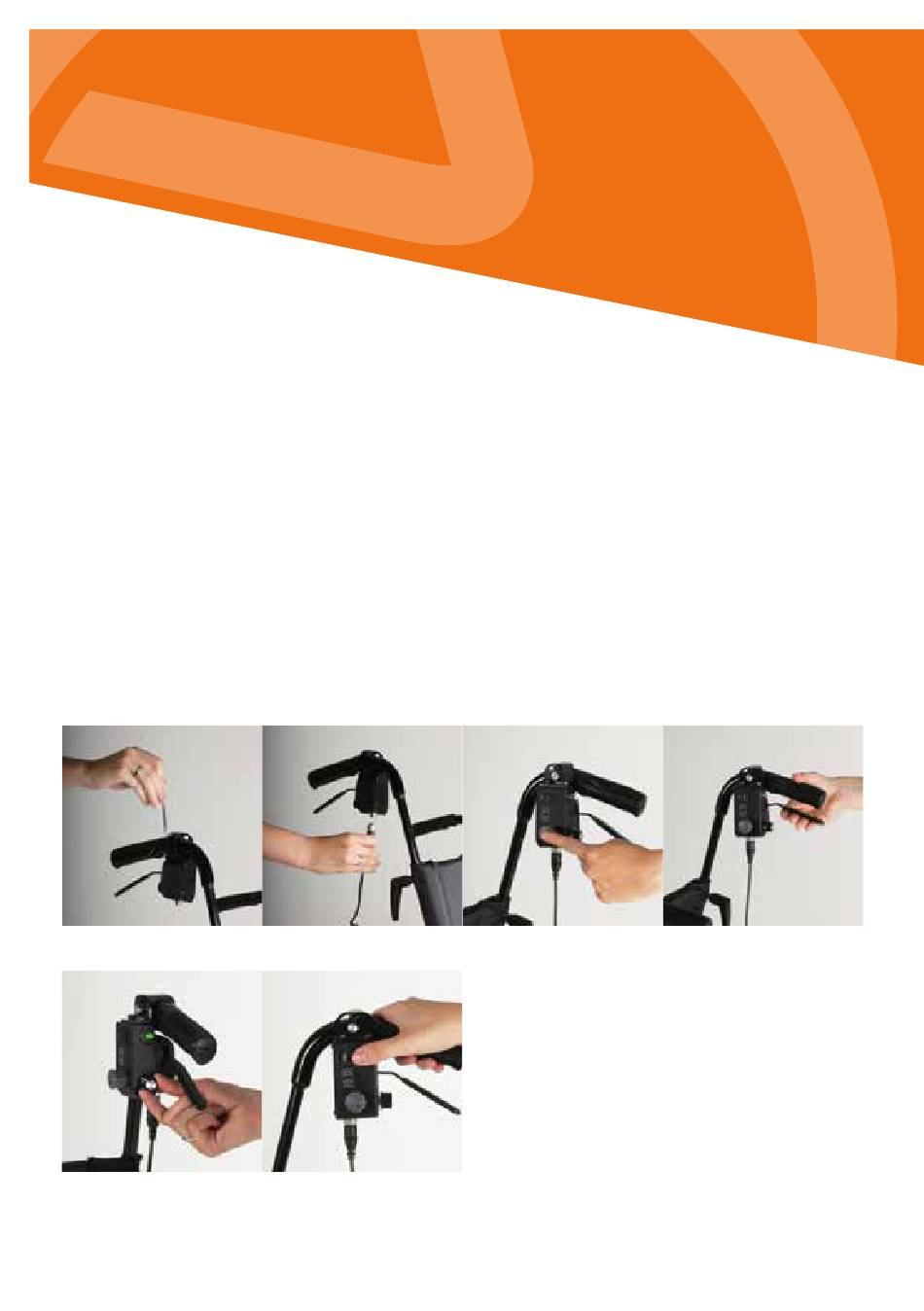

EXCEL CLICK & GO | Foto 2
EXCEL CLICK & GO | Foto 6
Koperslagerij 3 | 4651 SK Steenbergen | The Netherlands | T: +31 (0)167-573020 | E: info@vanosmedical.nl | W: www.vanosmedical.nl
EXCEL CLICK & GO | Foto 3
EXCEL CLICK & GO | Foto 7
© Excel Mobility, Van Os Medical B.V.
EXCEL CLICK & GO | Foto 4
12
EXCEL CLICK & GO | Foto 5
