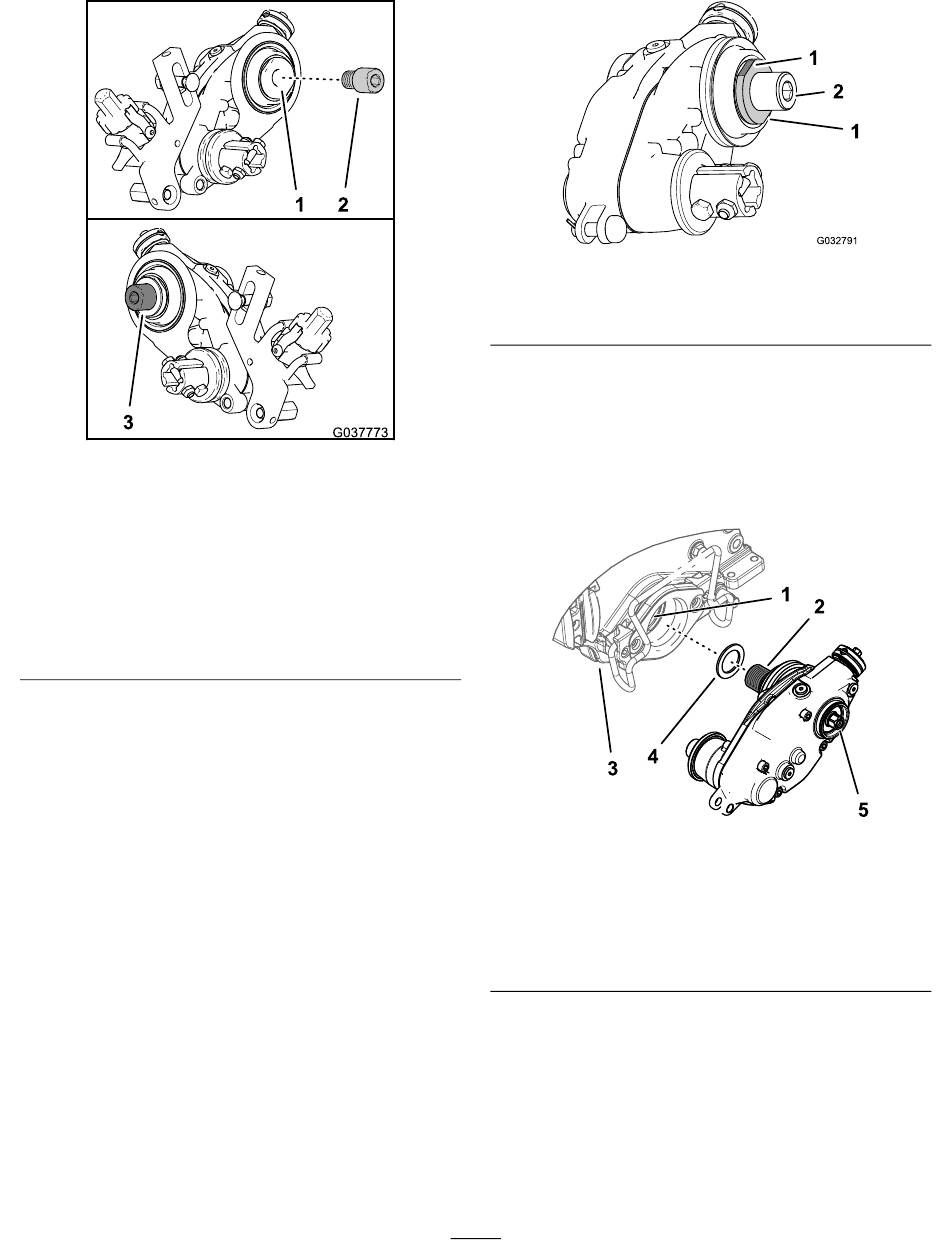

Figuur 11
1. As van de aandrijfkast van
de groomer
2. Messenkooiadapter –
zilver (aandrijfkast
van de groomer en
contragewicht rechts aan
de maai-eenheid)
Belangrijk:
Laat het schroefdraadborg-
middel 15 minuten uitharden voordat u
verdergaat met de procedure.
Opmerking:
Wanneer u de messenkooi-
adapter en de as van de aandrijfkast gaat
vastdraaien, zet dan de as van de aandrijfkast
vast met een momentsleutel. Gebruik hiervoor
de afgeplatte kanten aan de binnenste zijde van
de groomeraandrijfkast
g037773
3. Messenkooiadapter –
zwart (aandrijfkast
van de groomer en
contragewicht links aan
de maai-eenheid)
(Figuur
12).
1. Afgeplatte kanten (as van
aandrijfkast)
2.
Voor een groomeraandrijfkast die gemonteerd is
aan de linkerkant van de maai-eenheid moet u
de opvulring aanbrengen over de schroefdraad
van de zwarte messenkooiadapter
Opmerking:
de rechterkant van de maai-eenheid gemonteerd
is, wordt er geen opvulring aangebracht.
1. Schroefdraadborgmiddel
aanbrengen
2. Messenkooiadapter
(zwart) in as van
messenkooi
3. Maaidek
3.
Breng schroefdraadborgmiddel met gemiddelde
sterkte (zoals Blue Loctite® 243) aan op de
binnenschroefdraad van de messenkooias.
4.
Bevestig de groomeraandrijfkast aan de
messenkooias
Belangrijk:
Het spie-as insteekstuk aan
linkerkant van de maai-eenheid heeft een
linkse schroefdraad. Het spie-as insteekstuk
7
Figuur 12
2. Inbusschroef
(messenkooi-adapter)
(Figuur
Als de groomeraandrijfkast aan
Figuur 13
4. Opvulring
5. Zeskantbout
(Figuur
13).
g032791
13).
g232600
