3.2
v
ErPAkkIng
Onderdelen: geen
Verwijder al het verpakkingsmateriaal en leg de hoofdonderdelen naast de doos. Haal de doos bij alle vier de hoeken uit elkaar.
3.3
m
OnTEEr dE sTABILIsATIEsTAng
Onderdelen:
Materiaalzak 1
gereedschap:
Dopsleutel, 17 mm

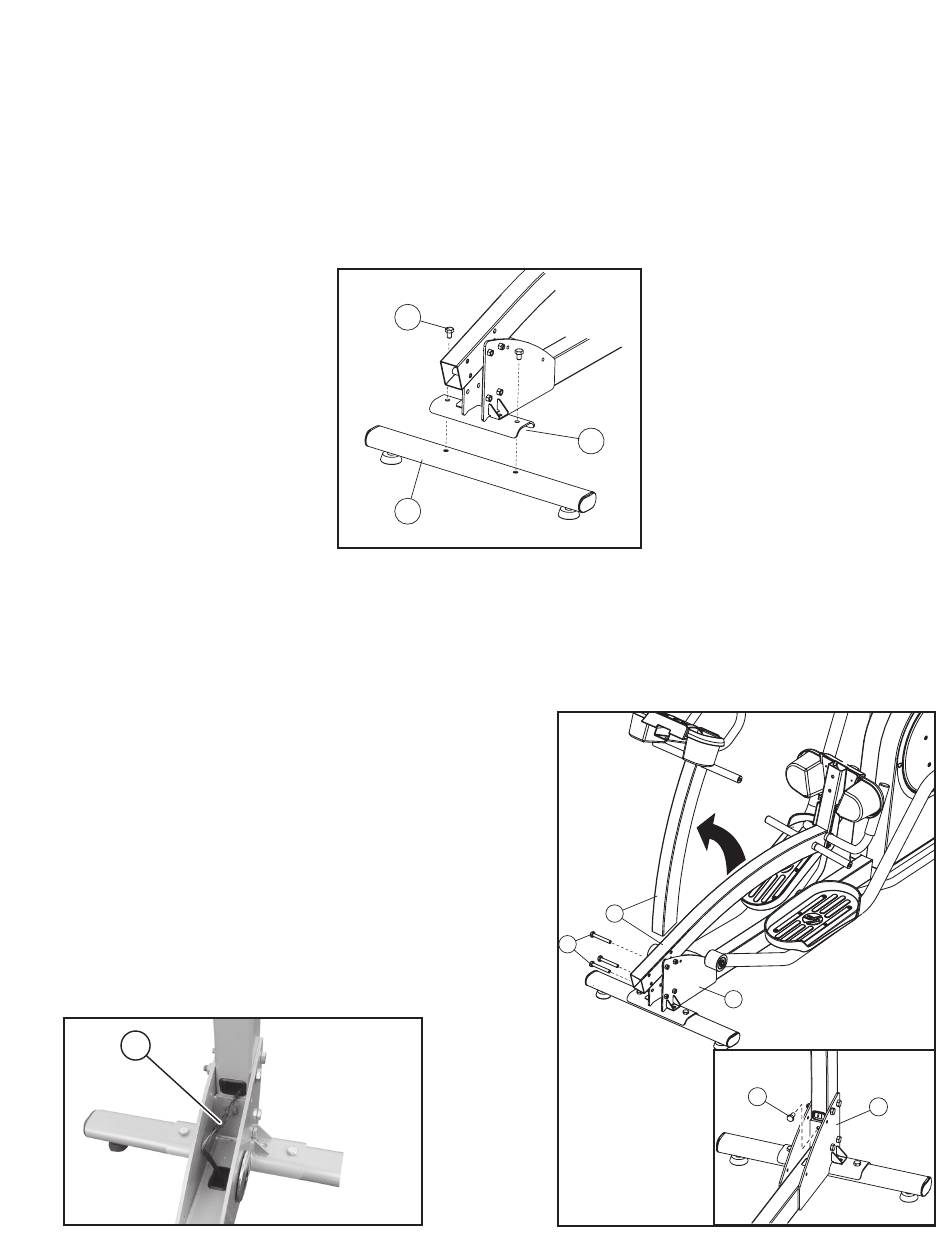

Monteer de stabilisatiestang (voet) (A) met twee M10 X 15 mm zilveren zeskantbouten (C) op de beugel op de onderkant van de voet (B)
van het product.
3.4
m
OnTEEr dE sTAAndEr vOOr hET BEdIEnIngsPAnEEL
Onderdelen:
Materiaalzak 2
gereedschap:
Dopsleutel, 17 mm
De buis van de staander van het bedieningspaneel (D) is vooraf gemonteerd
met een bout zodat u eenvoudig de staander op zijn plaats kunt tillen door
deze omhoog te draaien. Houd de staander op zijn plaats en installeer drie
M10 X 70 mm lange zilveren zeskantbouten (E) in de zijkant van de
hoofdbeugel (F). Installeer één M10 X 20 mm blank verzinkte zeskantbout
(G) in de voorkant van de beugel.
LET OP: Pas op dat u de draden niet afknelt wanneer u de staander
monteert.
3.5
s
LuIT dE BEdrAdIng OP dE vOET AAn
Onderdelen:
Geen
Sluit de twee connectoren (H) aan de onderkant van de staander op
elkaar aan.
H
(2 M10 X 15 mm zilveren zeskantbouten)
C
A
(3 M10 X 70 mm lange zilveren zeskantbouten)
(1 M10 X 20 mm blank verzinkte zeskantbout)
B
D
E
F
G
F
