OPMERKINGEN:
-
Referentienummers en letters tussen haakjes verwijzen naar de aanduidingen in de afbeeldingen en tekeningen.
-
Gebruik altijd originele onderdelen en toebehoren van Graco, zoals verkrijgbaar bij uw Graco-verdeler.
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
Aard de pomp zoals hieronder toegelicht,
voordat u de pomp gaat gebruiken. Lees ook
het gedeelte BRAND- EN EXPLOSIE-
GEVAAR op blz. 4.
Aard alle hieronder genoemde componenten:
-

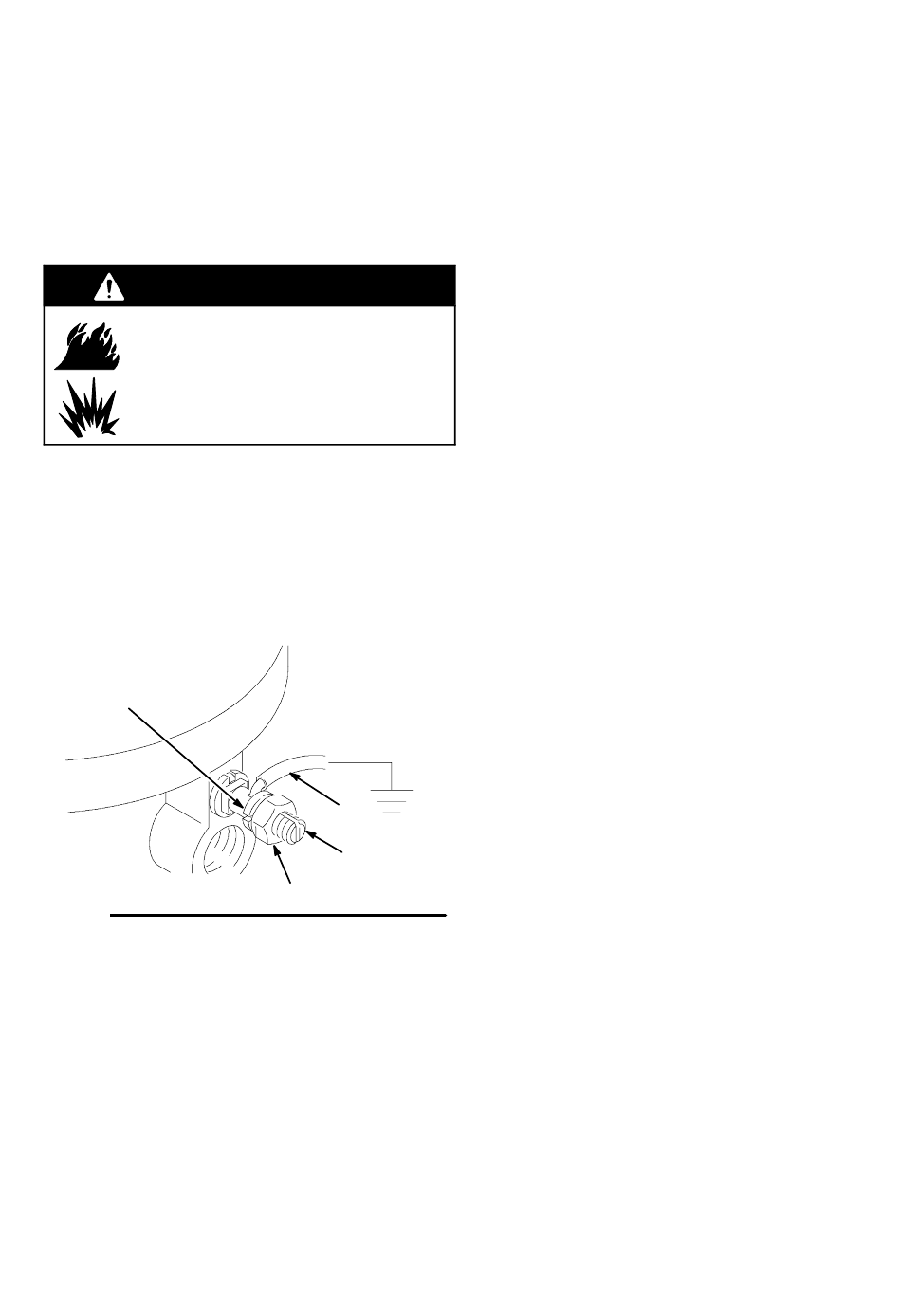

Pomp: Gebruik een aarddraad en aardklem, zoals te zien
in Afb. 1. Draai de klemmoer (W) en de sluitring (X) enigs-
zins los. Steek een einde van een aarddraad (Y), met
minimum doorsnede 1,5 mm
punt (Z), en draai de klemmoer goed vast. Verbind het
andere eind van de aarddraad met een echt goed aard-
punt. Het bestelnummer van de aarddraad met aardklem
is 222011.
X
Afb. 1
Installatie
)
, in het gat in het aansluit-
Y
Z
W
-
Lucht- en vloeistofslangen: Gebruik alleen elektrisch
geleidende slangen.
-
Luchtcompressor: Volg de aanbevelingen van de fabri-
kant op.
-
Afgiftekraan: Aard deze door het aansluiten op een goed
geaarde vloeistofslang en pomp.
-
Het object waarnaar vloeistof wordt afgegeven: Volgens
plaatselijk voorschrift.
-
Vaten met oplosmiddel gebruikt bij het spoelen: Volg
plaatselijk geldende voorschriften op. Gebruik alleen
metalen vaten, omdat die elektrisch geleidend zijn, en zet
ze op een geaarde ondergrond. Zet een vat niet op een
niet-geleidend oppervlak, zoals papier of karton, omdat
dan de aardingsweg onderbroken wordt.
-
Om doorlopende aarding te handhaven bij het spoelen
of bij het ontlasten van de druk , moet u een metalen
gedeelte van de afgiftekraan stevig tegen een geaard
metalen vat houden, en dan pas aan de trekker van de
afgiftekraan trekken.
307880
