Laser 6248 Instructies pagina 4
Complete motordistributieset
Instructies

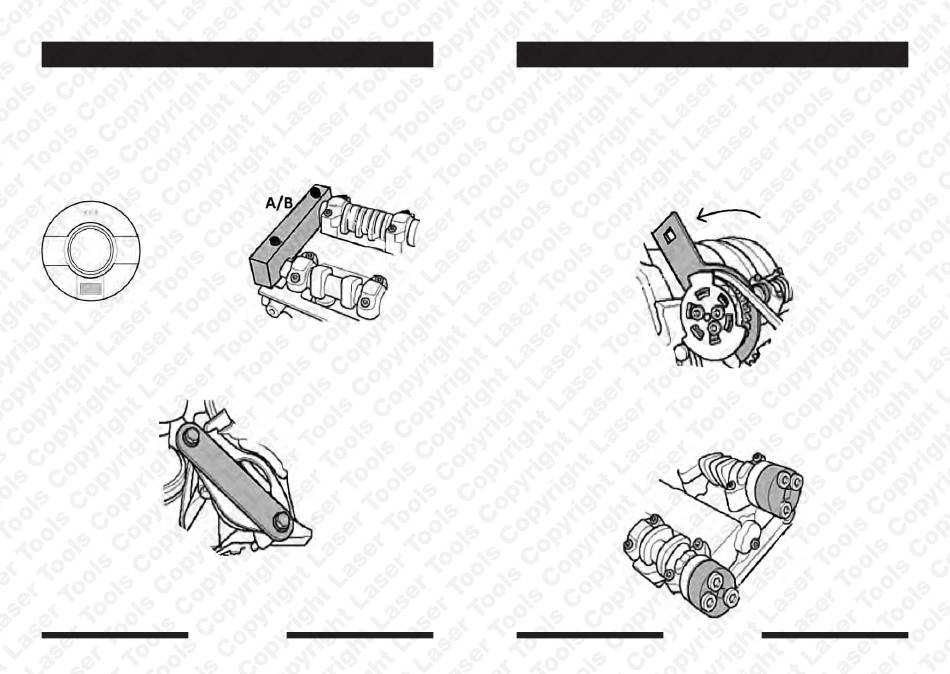

Onderdelen A/B = nokkenasblokkeerblok type 1 en 2 – waarbij de sleuven
aan de achterkant van de nokkenassen uitgelijnd zijn met de cilinderkop
zoals afgebeeld in afb. 1. Onderdelen A en B worden gebruikt om beide
nokkenassen in hun positie te blokkeren, zoals getoond in afb. 2.
Monteer A en B nadat de krukasblokkeerpen (D) is ingebouwd.
Tijdens het monteren van A en B draait u de bevestigingsschroeven met de
hand vast.
Afb. 1
Onderdeel C = vliegwielblokkeergereedschap – onderdeel C wordt gebruikt
om het vliegwiel via de startmotoropening te blokkeren, zoals afgebeeld
in afb. 3 zodat de moer van de voorste krukaspoelie kan worden uit- en
ingebouwd.
Onderdeel D = krukasblokkeerpen - wordt gebruikt om de krukas in zijn
afgestelde positie te blokkeren via de opening van de krukaspositiesensor.
Verwijder de krukaspositiesensor en monteer in plaats daarvan onderdeel D.
www.lasertools.co.uk
6
Afb. 2
Afb. 3
Instructies
Onderdeel E = voorspansleutel voor de distributieketting - onderdeel
E wordt gebruikt om de distributieketting voor te spannen voordat de
nokkenasverstellingsbouten worden vastgedraaid, zie afb. 4. Dit onderdeel is
gemaakt om achter de nokkenaskettingwielen te passen en zoals afgebeeld
in het kettingwiel te grijpen. Op onderdeel E moet het juiste aanhaalmoment
worden uitgeoefend, zodat er geen speling meer is in de ketting tussen de
kettingwielen.
Raadpleeg de fabrikantgegevens voor de aanhaalwaarden zodat de juiste
spanning wordt uitgeoefend.
Onderdeel F = nokkenasdraaigereedschap - wordt gebruikt om de
nokkenassen voorzichtig heen en weer te bewegen, zodat ze correct in de
nokkenasblokkeerblokken (A/B) vallen en om de nokkenassen te draaien
wanneer de kettingwielen verwijderd zijn.
www.lasertools.co.uk
Afb. 4
7
