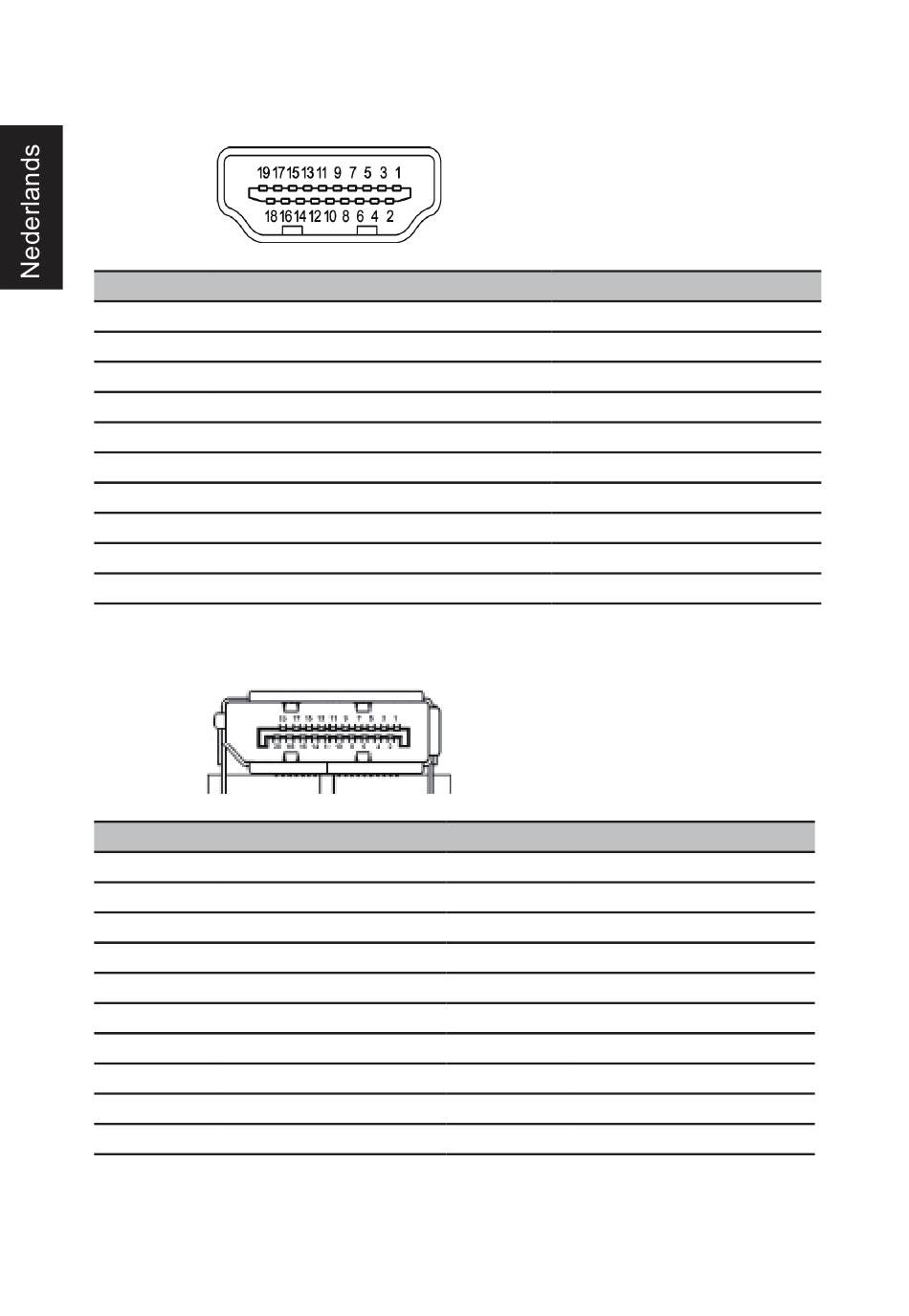

19-pins signaalkabel voor kleurenscherm
PINNUMMER Beschrijving
1
TMDS Data2+
3
TMDS Data2-
5
TMDS Data1 Shield
7
TMDS Data0+
9
TMDS Data0-
11
TMDS Clock Shield
13
CEC
15
SCL
17
DDC/CEC-aarde
19
Detectie van aansluiting
20-pins signaalkabel voor kleurenscherm
PINNUMMER Beschrijving
1
ML_Lane 0+
3
ML_Lane 0-
5
GND
7
ML_Lane 2+
9
ML_Lane 2-
11
GND
13
KONFIG1
15
AUX CH+
17
AUX CH-
19
Return
6
PINNUMMER Beschrijving
2
TMDS Data2 Shield
4
TMDS Data1+
6
TMDS Data1-
8
TMDS Data0 Shield
10
TMDS Clock+
12
TMDS Clock-
14
Gereserveerd (n.c. op apparaat)
16
SDA
18
+5V Stroom
PINNUMMER Beschrijving
2
GND
4
ML_Lane 1+
6
ML_Lane 1-
8
GND
10
ML_Lane 3+
12
ML_Lane 3-
14
CONFIG2
16
GND
18
Hot Plug
20
DP_PWR
