Meetwaterbord EASYPRO SMART
8 Installatie
8.1 Principes
Benodigde bedrijfsmiddelen:
Boormachine met steenboor van 8 mm
@
Steeksleutelset met 10 – 27 mm
@
Geschikt snijgereedschap
@
Platte schroevendraaiers en kruiskopschroevendraaiers
@
Inbussleutel 3 en 4 mm
@
PTFE-band, afdichtingsmateriaal voor injectiepunt
@
8.2 Wandmontage
Houd bij het kiezen van de montageplaats rekening met de volgende cri-
teria:
Het montageoppervlak is vlak.
n
Meetwaterbord zwaait naar links open
n
De montagehoogte moet zo worden gekozen dat de bediener de sen-
n
soren goed op de bovenkant van het bord kan monteren. Het display
van de regelaar moet zich ongeveer op ooghoogte van de bediener
bevinden.
Boven het bord moet voor toegang tot de glaselektroden minimaal 25
n
cm vrije ruimte zijn.
Onder het meetwaterbord is minimaal twintig centimeter vrije ruimte
n
nodig om slangen te leggen.
Onder het meetwaterbord bevinden zich geen onderdelen die gevoe-
n
lig zijn voor vocht.
Er moet een stopcontact van het type CEE 7/4 voor vochtige ruimtes
n
met onafgebroken stroom op maximaal 1,5 m afstand ter beschikking
staan.
Alle slangen en kabels moeten zo worden gelegd dat ze niet knikken.
n
Er mag geen slangleiding worden gebruikt die langer is dan 5 m
n
Direct zonlicht of warmtestraling vermeden.
n
Schroef
de
wandhouder
monteer deze aan de wand. De meegeleverde schroeven zijn geschikt
voor stenen muren. De linkerkant van de wandhouder moet met de wa-
terpas loodrecht worden uitgelijnd. Hang het meetwaterbord na de mon-
tage weer in de wandhouder en bevestig de scharnieren.
8.3 Aansluiting op het badwatercircuit
In een typische installatie pompt een circulatiepomp het badwater door
een filter. Na toevoeging van het desinfectiemiddel en pH-correctiemiddel
(meestal pH-verlager) stroomt het water via de inlaatsproeiers weer in
het bad. In dit systeem wordt het meetwaterbord geïntegreerd.
i
Het water moet constant blijven stromen om de waterkwaliteit
goed te meten en te regelen. Als het debiet vaak verandert en
de waterstroom vaak wordt onderbroken, heeft dit een nega-
tieve invloed op het regelen van de waterkwaliteit en zo ook
op de waterkwaliteit zelf.
© Lutz-Jesco GmbH 2023
Technische wijzigingen voorbehouden.
230810
van
het
meetwaterbord
af
Verhoogd gevaar voor ongevallen door vrijkomende
chemicaliën!
De circulatiepomp moet worden uitgeschakeld voordat werkzaamhe-
den aan het leidingwerk worden uitgevoerd, zodat er geen chemicaliën
vrijkomen.
ð
Schakel vóór werkzaamheden aan het leidingwerk de circulatie-
pomp uit.
ð
Sluit de kleppen voor en achter de installatieplaats.
ð
Beveilig het hele systeem tegen onbedoeld opnieuw inschakelen.
1
7
4

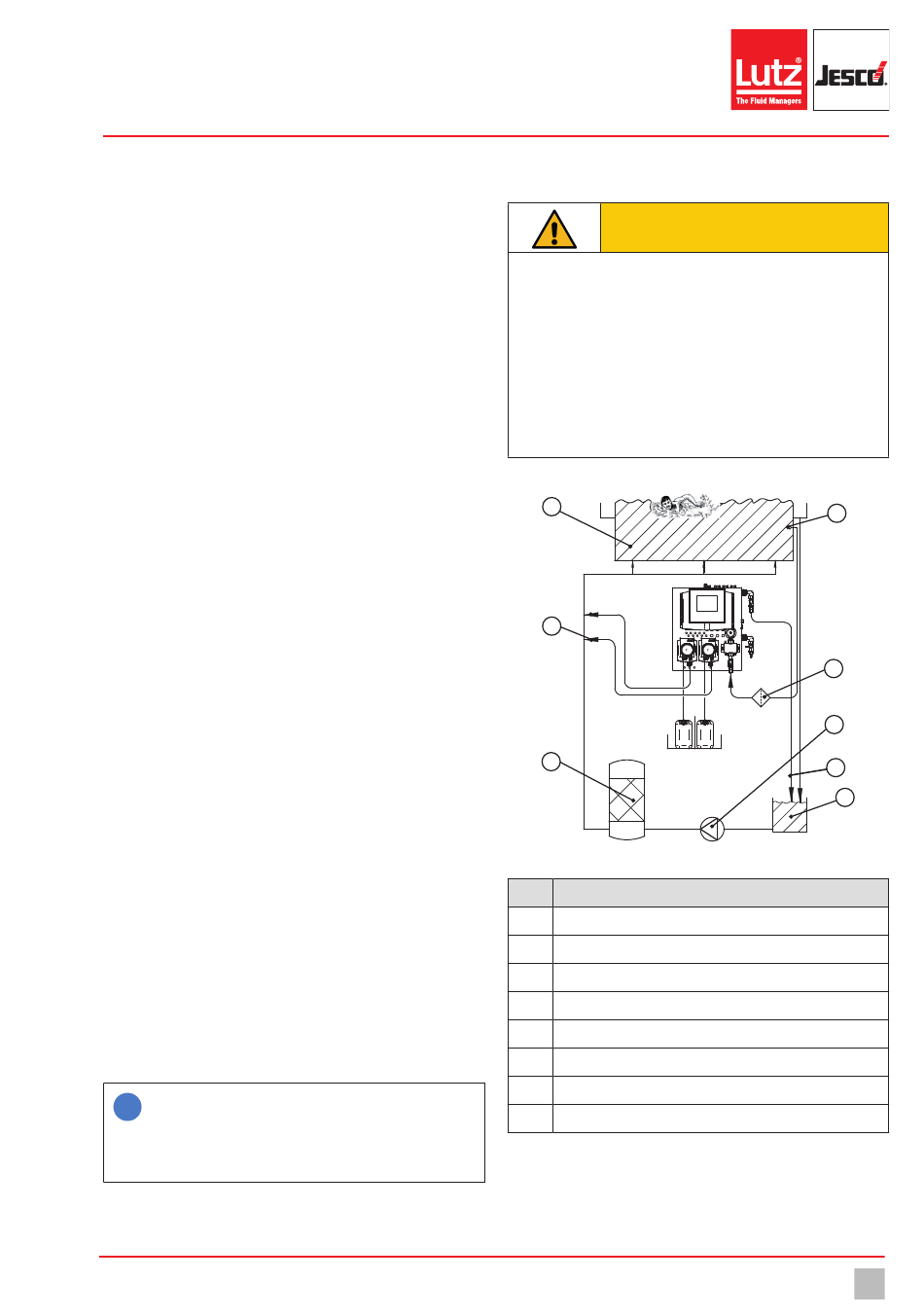

Afb. 11: werkingsschema van een zwembadwatercircuit met overloopgoot
en
Pos.
Functies
1
Zwembad
2
Buffertank
3
Circulatiepomp
4
Filter
5
Meetwater-aftappunt
6
Meetwater-terugstroompunt
7
Injectiestukken en pH-correctiemidddel
8
Meetwaterfilter
Tab. 17: positienummers werkingsschema van een zwembadwatercircuit met overloopgoot
BA-42830-05-V05
Bedieningsvoorschrift
ATTENTIE
5
8
3
6
2
