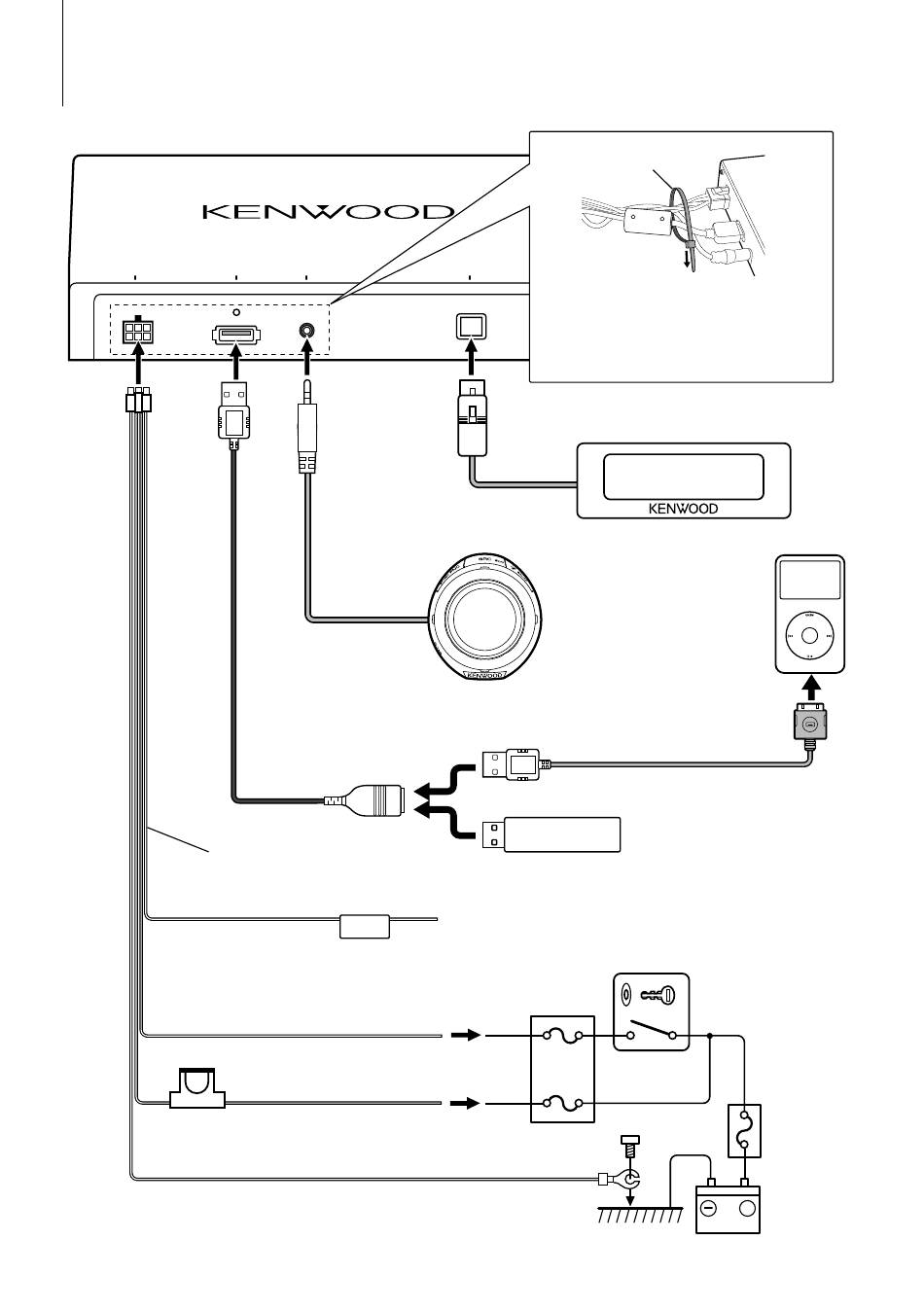

Verbinden van kabels met aansluitingen
Verborgen toestel (voorzijde)
POWER
USB I / F
Accessoire1
Kabel dimmerregeling (oranje/wit)
(7.5A)
Aardekabel (zwart) · (naar chassis van voertuig) (1,5 m)
30
|
KOS-A210
REMOTE IN
Accessoire2
ILLUMI
Ontstekingskabel (rood) (2,5 m)
Accu-kabel (geel) (2,5 m)
Accessoire4
TO DISPLAY UNIT
Om te voorkomen dat de aansluitingen
van de USB-kabel en de displayeenheid
losraken bindt u ze vast met een kabelklem
(accessoire4) aan de bedradingsbundel
(accessoire1).
Displayeenheid KOS-D210
(optioneel accessoire)
⁄
Controller
• Koppel de - aansluiting
van de accu los zelfs
wanneer de KOS-D210
(optioneel accessoire) is
aangesloten.
KCA-iP101
(optioneel accessoire)
USB-toestel
Naar schakelaar lichtregeling voertuig
ACC
iPod
Schakelaar
contactsleutel
Zekeringenkastje
voertuig
(hoofdzekering)
+
Accu
