1.3
Het achterwandframe is met een kleur gemarkeerd.
ROOD:
links
GROEN:
rechts
(Kijkend vanaf de deurkant in het bed)

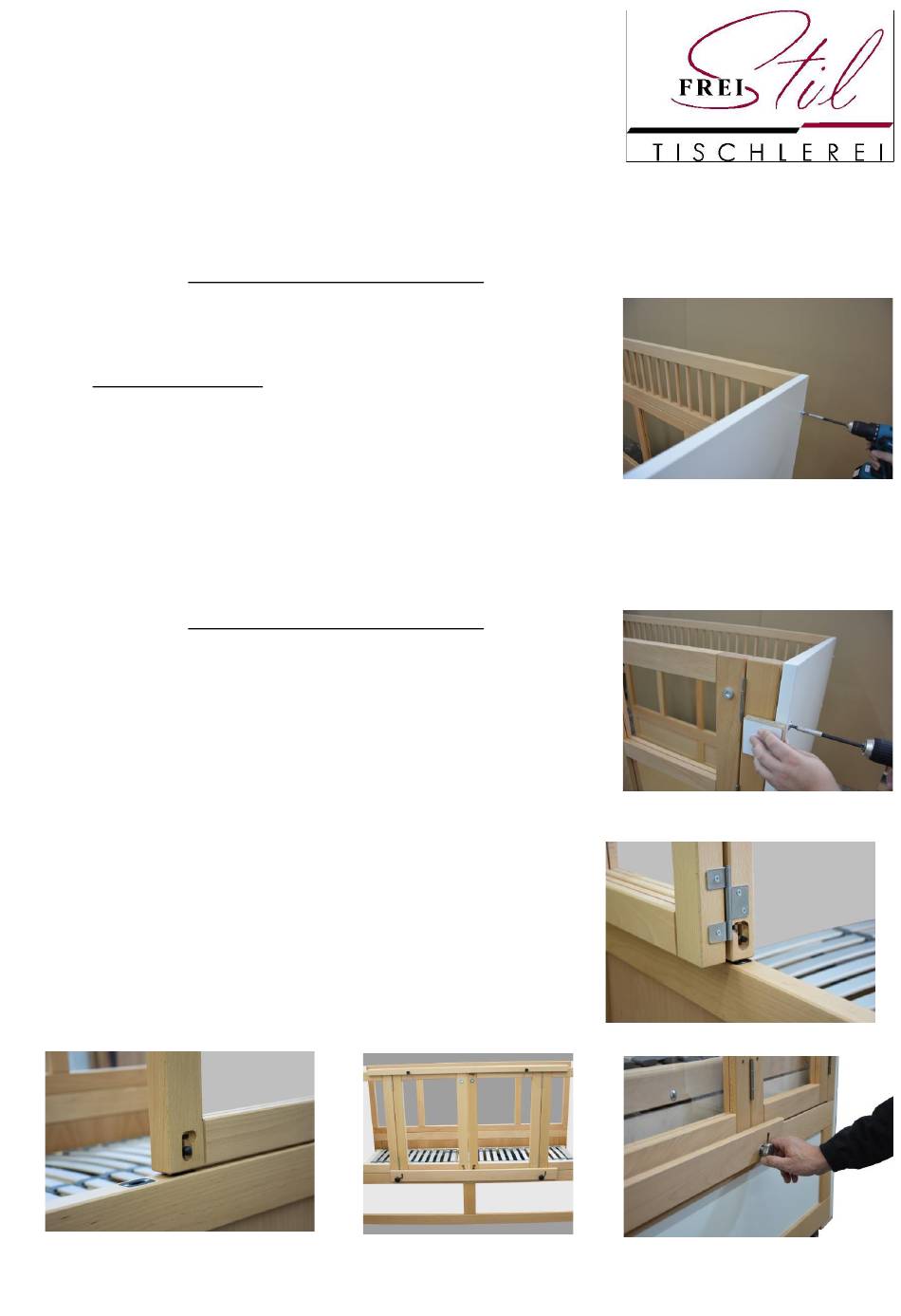

Plaats de achterwand overeenkomstig de kleurcodering tussen het hoofd-
en voeteneinde en vastmaken met de meegeleverde platkopschroeven
(M8 x 45mm) (afb. 12).
DEURHOOGTE 102cm:
Daarna de meegeleverde voorgevormde houten pennen in de
uitgefreesde openingen plaatsen en het bovenste deel van deel van het
achterwandframe volgens de kleurcodering op de onderste achterwand
plaatsen en bevestigen met de mee
geleverde flenskopbouten (M8 x 45mm).
1.4
De beide deurpakketten hebben een kleurcodering.
ROOD:
links
GROEN:
rechts
(Kijkend vanaf de deurkant in het bed)
Het eerste deurpakket volgens de kleurcodering aan het
hoofd- of voeteneinde van de ombouw vastschroeven met
de meegeleverde bouten (M8 x 45mm).
(afb. 13).
Daarna het tweede deurpakket op dezelfde wijze bevestigen.
Indien nodig afstandhouders gebruiken tussen het deurpakket
en het hoofd- resp. voeteneinde of verwijderen voor de gewenste tussenruimte
tussen beide deurpakketten (7mm).
1.5
De buitenste deuren worden via een sluiting in de
deurrand vastgemaakt of geopend (afb. 14).
De middelste deuren worden via een eenvoudige patentsluiting
gesloten. De met de hand bediende hendel van de schuifgrendel
gelijk met de gleuf verschuiven, hierdoor wordt de deur geopend
resp. gesloten (afb. 15). In het onderste deel zitten 2 en in het
bovenste deel 1 schuifgrendel (afb. 16).
Daarnaast kunnen de deuren met een 'schuifbalk' worden
beveiligd (afb. 16 + afbeelding 17).
Afbeelding 15
BT 2018 Lukas 68/102 – 01
Afbeelding 16
- 5 -
Afbeelding 11
Afbeelding 12
Afbeelding 13
Afbeelding 14
Afbeelding 17
Uitvoering – 05.2018
