Metingen uitvoeren
Afstandsmetingen van DR-beelden van volledig been/volledige ruggengraat in
NX worden gekalibreerd op basis van de Geschatte Radiografische
Vergrotingsfactor (ERMF). De kalibratiefactor wordt berekend op basis van:
1. de afstand tussen de patiënt en het koppelingsraster van de DX Full Leg
Full Spine Wall Stand.
2. de afstand tussen bron en beeld (SID).
Beide waarden kunnen worden ingevoerd door te klikken op de knop ERMF-
kalibratie in de bewerkingsomgeving van de NX-software.
Afbeelding 25: ERMF-kalibratie
Raadpleeg voor het uitvoeren van metingen de gebruikershandleiding van NX
over het toevoegen van aantekeningen aan een beeld en het gebruik van de
meetfuncties.
Raadpleeg voor het wijzigen van de Geschatte Radiografische
Vergrotingsfactor de gebruikershandleiding van NX over het toevoegen van
een Geschatte Radiografische Vergrotingsfactor (ERMF).

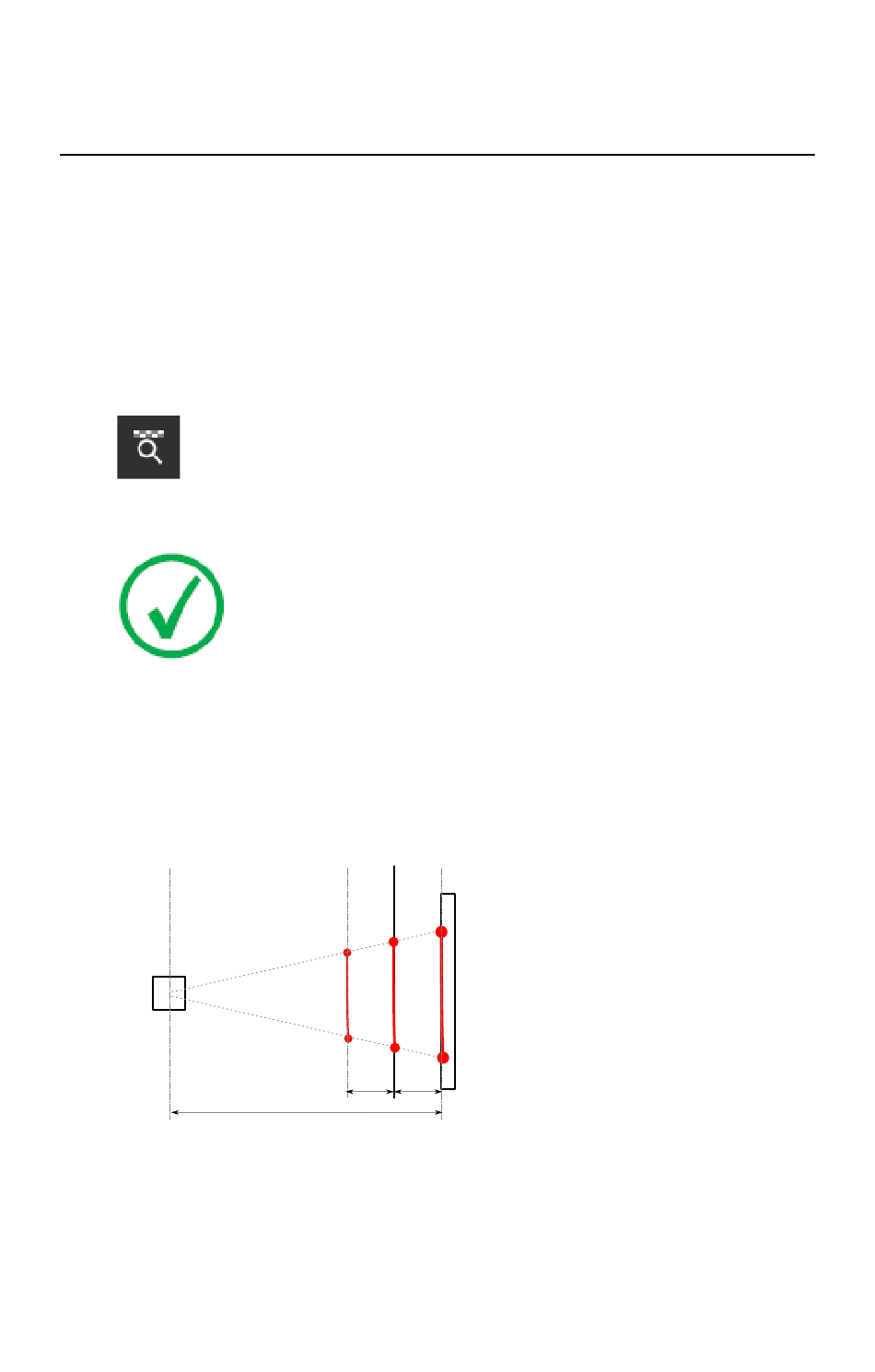

1
Röntgenbuis
1.
Patiëntlocatie
2.
Koppelingsraster
3.
DR-detector
4.
Afstand die moet worden gemeten op het object, op een vlak parallel aan
5.
het koppelingsraster
0326A NL 20211014 1141
Opmerking: Als de afstand tussen de patiënt en het
koppelingsraster niet wordt ingevoerd (of als nul wordt ingevoerd),
wordt geen kalibratie toegepast op NX. Metingen op het DR-beeld
van volledig been/volledige ruggengraat zijn gebaseerd op de
projectie van het beeld op het koppelingsraster.
