18.2 Elektrische bedrading aansluiten op de binnenunit
FXSA15~140A2VEB
VRV-systeemairconditioner
4P599622-1A – 2020.10
OPMERKING
▪
Volg het bedradingsschema (bij de unit geleverd, op de binnenkant van het
servicedeksel).
▪
Voor instructies over de aansluiting van de optionele apparatuur, zie de bij
optionele apparatuur geleverde montagehandleiding.
▪
Zorg ervoor dat de elektrische bedrading goed zit zodat het servicedeksel nadien
weer goed kan worden aangebracht.
De bedrading van de voeding en van de transmissie moeten afzonderlijk worden
gehouden. Beide bedradingen moeten ALTIJD op minstens 50 mm van elkaar
worden gehouden om eventuele elektrische storingen te voorkomen.
OPMERKING
Zorg ervoor dat de voedingskabel en de transmissiekabel van elkaar gescheiden
blijven. De transmissiebedrading en de voedingsbedrading mogen kruisen, maar ze
mogen NIET parallel lopen.

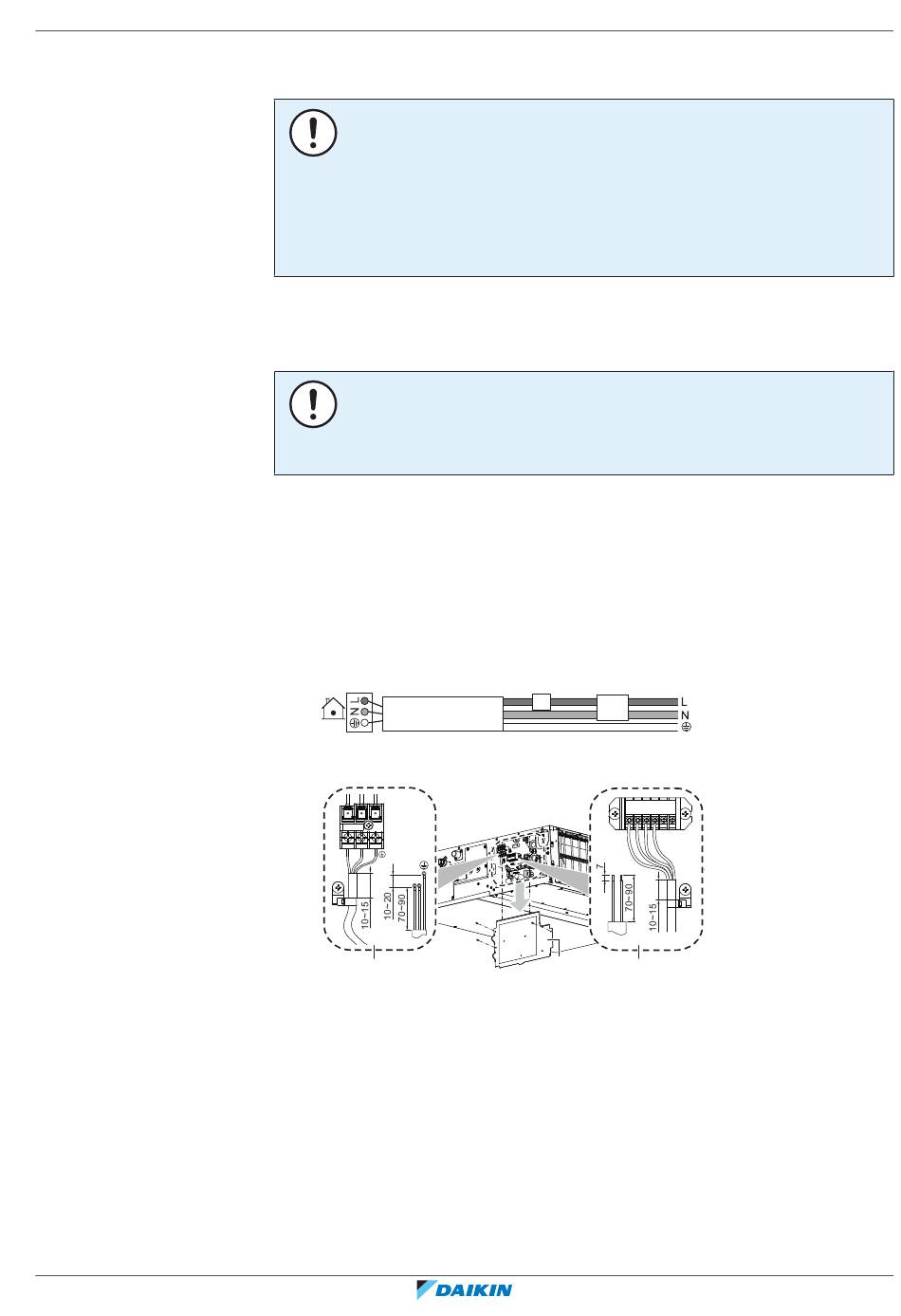

1 Verwijder het servicedeksel.
2 Kabel gebruikersinterface: Geleid de kabel door het frame, sluit hem aan op
het klemmenblok (P1, P2) en maak hem vast met een kabelbinder.
3 Transmissiekabel: Geleid de kabel door het frame, sluit hem aan op het
klemmenblok (controleer of de symbolen F1, F2 overeenstemmen met die op
de buitenunit) en maak hem vast met een kabelbinder.
4 Voedingskabel: Geleid de kabel door het frame en sluit hem aan op het
klemmenblok (L, N, aarding).
a Onderbreker
b Reststroomapparaat
L N
a
a Voedings- en aardingsbedrading
b Servicedeksel met bedradingsschema
c Bedrading transmissie en gebruikersinterface
5 Plastic klem voor kabelbinder: Steek de kabelbinders door de plastic
klemmen en maak ze vast om de kabels vast te leggen.
6 Draai het afdichtingsmateriaal (accessoire) rond de kabels om te voorkomen
dat er water in de unit kan. Dicht alle openingen af om te voorkomen dat
kleine dieren in het systeem terechtkomen.
18
Elektrische installatie
|
a
b
P1P2 F1 F2
b
c
Uitgebreide handleiding voor de installateur en de gebruiker
69
