ELEKTRISCHE VOORSCHRIFTEN
WAARSCHUWING: de dispenser moet voor een bepaalde tijd worden losgekoppeld van de stroombron zoals
aangegeven in de sectie Eerste installatie.
Raadpleeg het gegevensplaatje op de dispenser, alsmede de lokale/nationale elektrische voorschriften
om de vereisten van het circuit te bepalen.
NEUTRAL
WHITE
WHITE
N
NEUTRAL
L1 BLACK
L1
L1 BLACK
GREEN
G
120 V AC-modellen
Opmerking: Deze elektrische instal-
latie bestaat uit 2 stroomvoerende
geleiders (L1 en neutraal) en een
afzonderlijke aardingsgeleider.

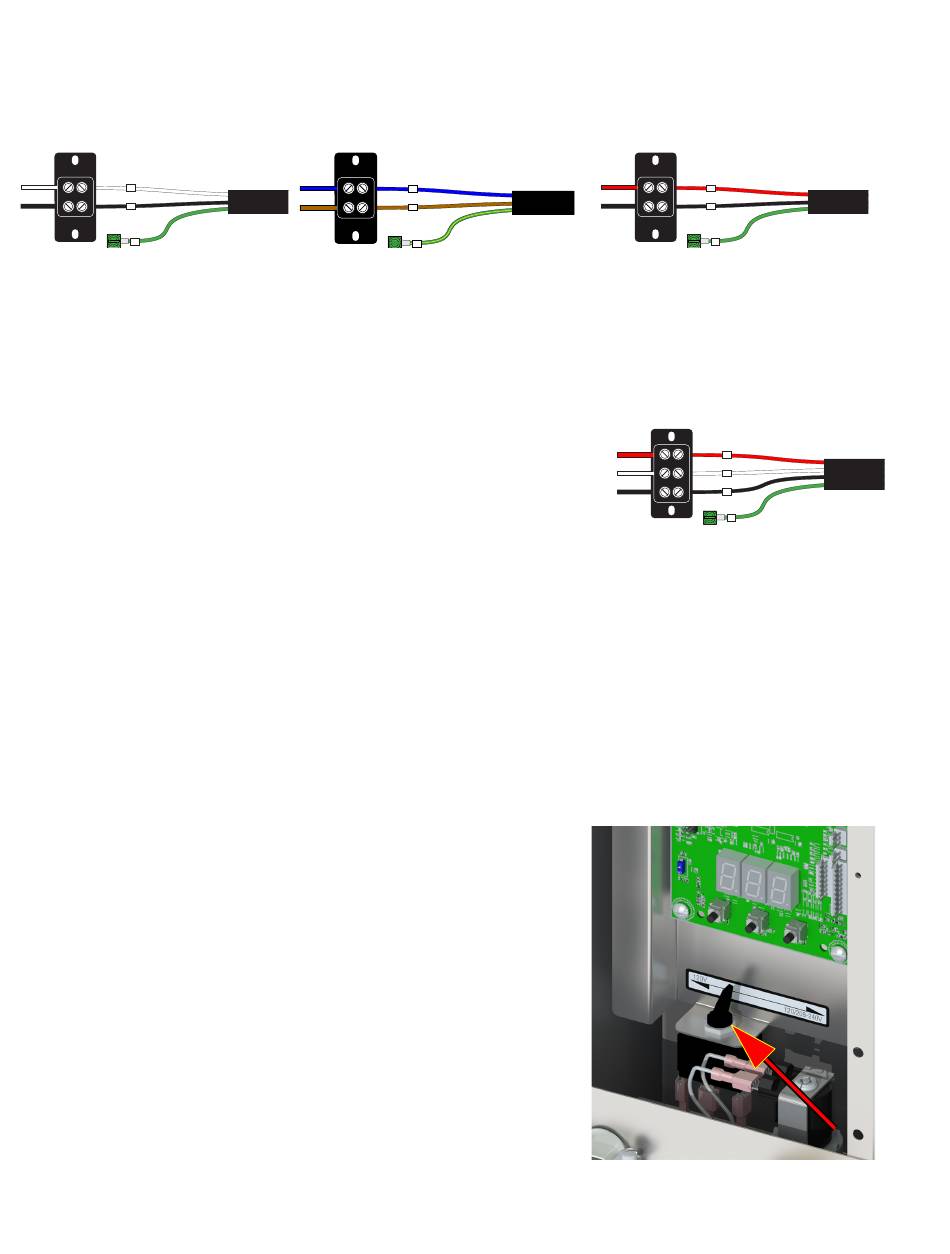

Elektrische aansluiting
LET OP: Onjuiste elektrische installatie zal leiden tot schade
aan de elektrische componenten.
1. Een elektricien moet de elektrische installaties uitvoeren
zoals aangegeven.
2. Controleer met behulp van een voltmeter de spanning
en de kleurcodering van elke geleider van de elektrische
bron.
3. Zet de hoofdschakelaar uit (indien aanwezig).
4. Verwijder de boven- en onderpanelen aan de achterkant.
5. Installeer de juiste elektrische bedrading op het klem-
menblok.
6. Sluit de dispenser aan op de stroombron en controleer
de spanning van het klemmenblok alvorens verder te
gaan. Zet de beide achterpanelen terug op hun plaats.
7. Als de sanitaire aansluiting later zal plaatsvinden, zorg
er dan voor dat de dispenser losgekoppeld is van de
stroombron. De dispenser is klaar voor de eerste installatie
wanneer de sanitaire aansluiting is voltooid.
POWER CORD
N BLUE
NEUTRAL BLUE
L1 BROWN
L1 BROWN
GREEN/YELLOW
220-240 V AC-(A)modellen
Opmerking: Deze elektrische instal-
latie bestaat uit 2 stroomvoerende
geleiders (L1 en neutraal) en een
afzonderlijke aardingsgeleider.
POWER CORD
N
L1
G
DUBBELE VOLTAGE TUIMELSCHAKELAAR
6
L2 RED
L2 RED
L2
L1 BLACK
L1
L1 BLACK
GREEN
G
208 & 240 V AC-modellen
Opmerking: Deze elektrische installatie
bestaat uit 2 stroomvoerende geleiders
(L1 en L2) en een afzonderlijke aar-
dingsgeleider.
L2 RED
L2 RED
L2
NEUTRAL
WHITE
WHITE
N
NEUTRAL
L1 BLACK
L1 BLACK
L1
GREEN
G
120/208 & 120/240 V AC
eenfasige modellen
Opmerking: Deze elektrische instal-
latie bestaat uit 3 stroomvoerende
geleiders (neutraal, L1 en L2) en een
afzonderlijke aardingsgeleider.
POWER CORD
POWER CORD
