2.4.3.1 Snijmachine
1. Zorg voor voldoende vloeroppervlakte
voor deze opbouw. Figuur 2-16 toont
hoeveel ruimte hiervoor nodig is.
2. Breng de snijmachine naar de
geschikte plaats.
3. Voer stappen 5-10 en 13 in paragraaf
2.4.1.3 op pagina 2-4 uit.
4. Voer paragraaf Stroomaansluiting op
pagina 2-8 uit.

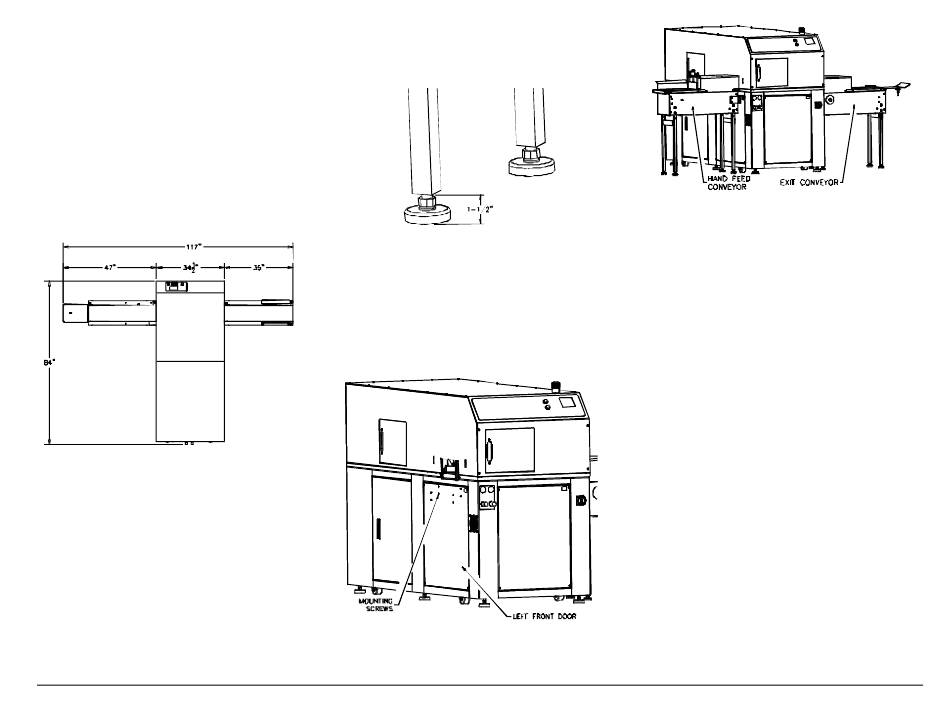

Figuur 2-16. Ruimte voor de autonome optie
2.4.3.2 Uitvoerband
Voer hoofdstuk 2.4.1.4 Uitvoerband op pagina
2-5 uit.
2.4.3.3 Band voor handaanvoer
1. Verwijder de (4) sets schroeven en
borgschijfjes aangebracht in het midden
van de deur aan de linkerzijde van de
machine zoals weergegeven in Figuur
2-18. Bewaar ze voor later.
CMT 330 Papiersnijmachine met drie messen
2. De stelschroeven van de band voor
handaanvoer moeten op 1-1/2"
ingesteld zijn zoals weergegeven in
Figuur 2-17.
Figuur 2-17. Stelschroeven band voor
handaanvoer
3. Breng deze band naar de linkerzijde
van de snijmachine, zodanig dat de
gleuven in de bevestigingsbeugels in
lijn staan met de gaten in de linkerdeur
van de snijmachine zoals weergegeven
in Figuren 2-18 en 2-19.
Figuur 2-18. Montage band voor
handaanvoer
01/03
2-7
Figuur 2-19. Autonome toepassing
4. Bevestig de band aan de snijmachine
met de elementen van stap 1.
2.4.3.4 Kabelaansluiting
De stroomkabels moeten nu op elke band
aangesloten worden.
Verwijder de onderste deur aan de voorzijde
van de snijmachine om toegang te hebben tot
de kabels en slangen die zich in de machine
bevinden.
Band voor handaanvoer
1. Wikkel de kabel bestemd voor de
aanvoerband los.
2. Breng de kabel achter de hydraulische
eenheid en onder de linkerzijde van het
machinevoetstuk.
3. Sluit de kabel aan op de bus op de
achterzijde van de band voor
handaanvoer. Bevestig door de
aansluitkraag op de bus vast te draaien.
Uitvoerband
Volg de instructies in paragraaf 2.4.1.5
Kabelaansluiting / uitvoerband op pagina 2-6
om de uitvoerband op te bouwen.
