INSTALLATIE HANDLEIDING
DIGIWAY PLUS
De Digiway type DWPx102xx motor voor draaideuren voor binnengebruik met een ingebouwde elektro-controller en rf-
ontvanger. De open- en sluitbeweging gebeurt elektromechanisch, een meegeleverde batterij verzekert de continuïteit bij
spanningsuitval. Deze batterij moet op tijd gecontroleerd worden en indien nodig vervangen worden.
Vier versies zijn beschikbaar:
P/N
Reference
F0543000093 DWPS102SCD
Indraaiende deur met glijarm.
F0543000094 DWPS102ACD
Uitdraaiende deur met plooiarm
Indraaiende en uitdraaiende deuren met universele arm.
F0543000095 DWPS102UCD
Het toestel is geschikt voor deuren met een breedte tot 1,2 m en een max gewicht van 120 Kg.
Op maximum snelheid kan de digiway deuren openen of sluiten in 3 seconden. ( 90°) . Bekijk hiervoor de technische
specificaties verder in deze handleiding.
OPGELET: De deuropener is enkel geschikt voor montage op het deurframe, Montage op
het beweegbaar deel van de deur is verboden.
1
3
10

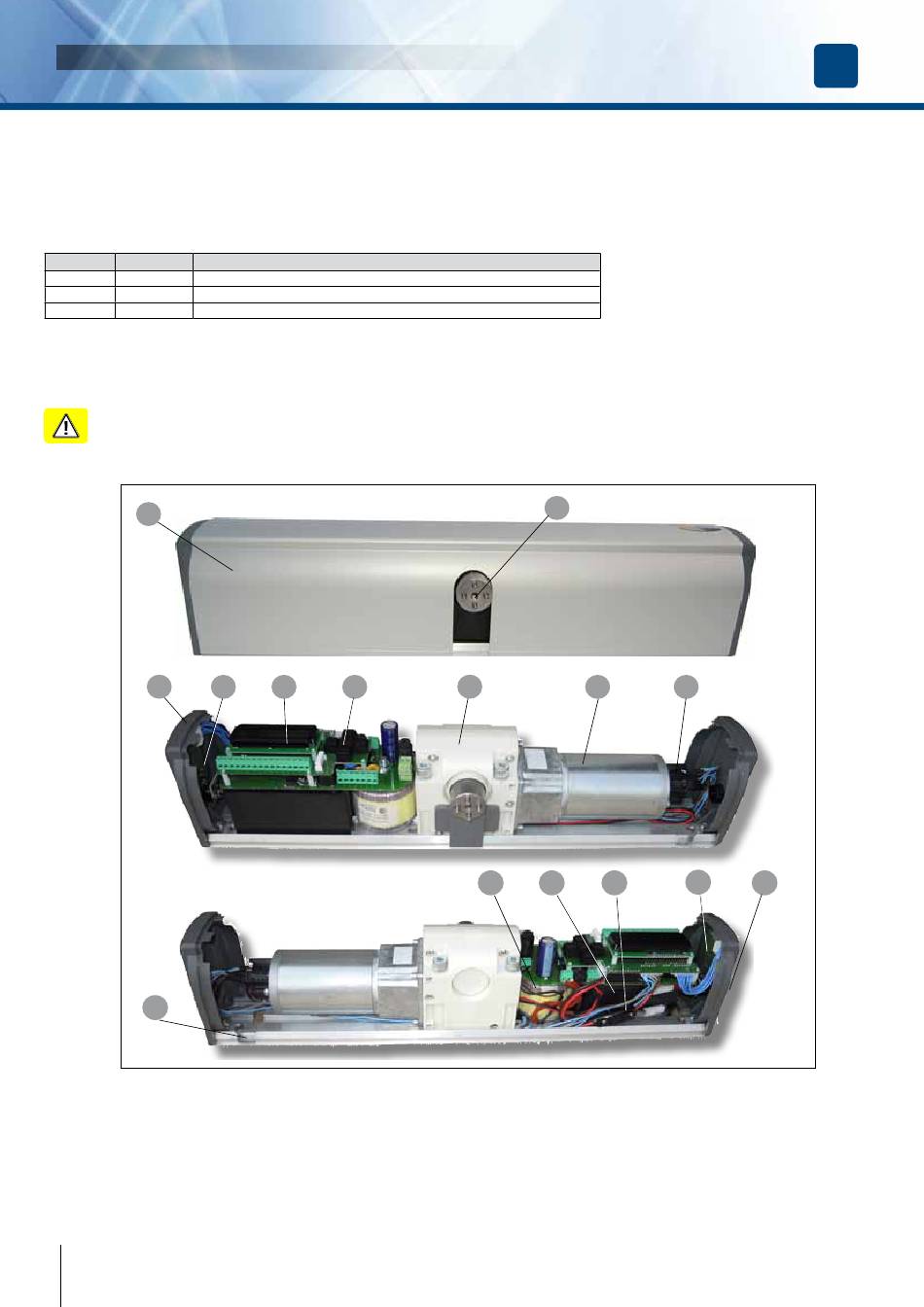

1 - Behuizing in Geanodiseerd aluminium
2 - Motor as
3 - Status led
4 - Ontvanger kaart
5 - LCD Display
6 - 5-knops keyboard
7 - Overbrenging
cdvi.com
4
cdvigroup.com
Identificatie van het product en onderdelen
Description
4
5
6
2
7
11
12
Omschrijving
8 - Motor
9 - Encoder
10 - Uitsparing voor openen behuizing
11 - Ringkern transformator
12 - Backup batterij
13 - Batterij beschermings zekering
14 - Jumper om werkingsmode schakelaar uit te
schakelen
15 - Werkingsmode schakelaar
8
9
14
13
15
