Thermo-element poorten
De 9565-serie omvat twee thermo-element poorten aan de basis van de
meter. Enige K-alloy thermo-element met mini-connector kan worden
aangesloten. Raadpleeg
thermo-element temperatuurweergave om weer te geven als TC1, TC2 of
TC1-TC2.

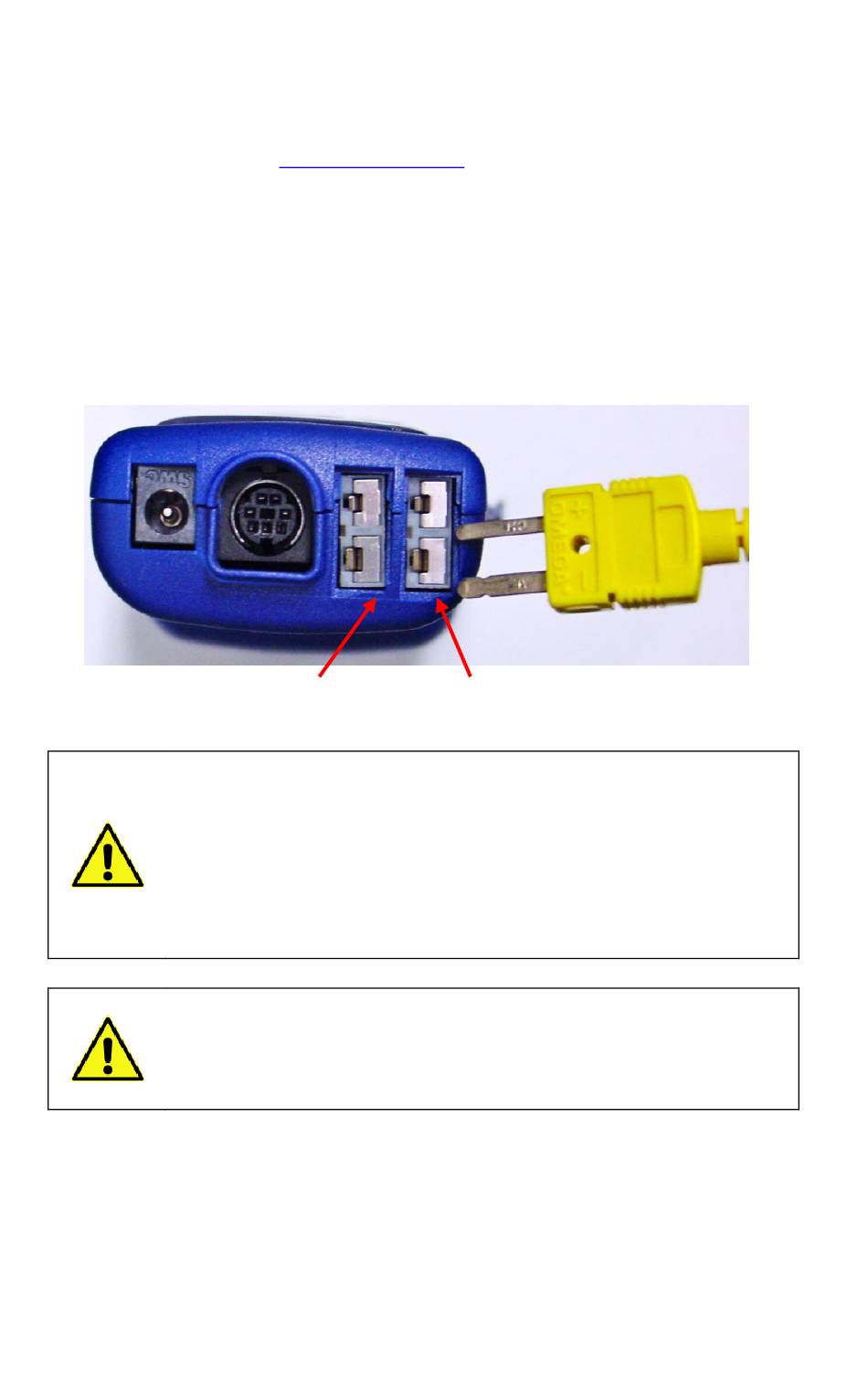

De thermo-elementen aansluiten
Het K-alloy thermo-element met mini-connector bevat een terminal die
breder is dan de andere. De bredere terminal zal in de onderzijde van de
TC1 of TC2 connectorpoort worden gestoken.
Thermo-elementen van een alternatieve TSI-leverancier
moeten de metalen mantel elektrisch geïosleerd hebben
van de kabels aan de binnenzijde. Als niet aan deze
vereiste wordt voldaan, kunnen de aflezingen onjuist zijn
of kan er een elektrische schok of risico op brand
ontstaan.
Gebruik het instrument of de sondes niet in de nabijheid
van gevaarlijke spanningsbronnen aangezien dit ernstig
letsel tot gevolg kan hebben.
8
Displayinstellingen
TC1
TC2
voor het instellen van de
K-alloy thermo-element
Hoofdstuk 2
