Voorbeld: Aansluiting van duo-LEDs
De LEDs zijn zo aangesloten, dat de gele delen bij vooruitrijden lichten.
Aansluitpunt F1
X1 (gelb)
X2 (rot)
X3
X4
X5
X6
Let op:
!
Wanneer een onderdeel heet wordt, schakel dan direct de
voedingsspanning af. Kortsluitgevaar!
Bevestiging van de bouwsteen
Bevestig de print op een geschikte plaats in het voertuig. Gebruik
daarvoor b.v. dubbelzijdig kleefband.
Pagina 44
Aansluiten op
Functie-uitgangen van de voertuigdecoder
Retourleiding voor alle functies van de
voertuigdecoder
Anodes (+) van de gele LEDs van de duo-LEDs
Anodes (+) van de roode LEDs van de duo-LEDs
Kathodes (-) van de duo-LEDs

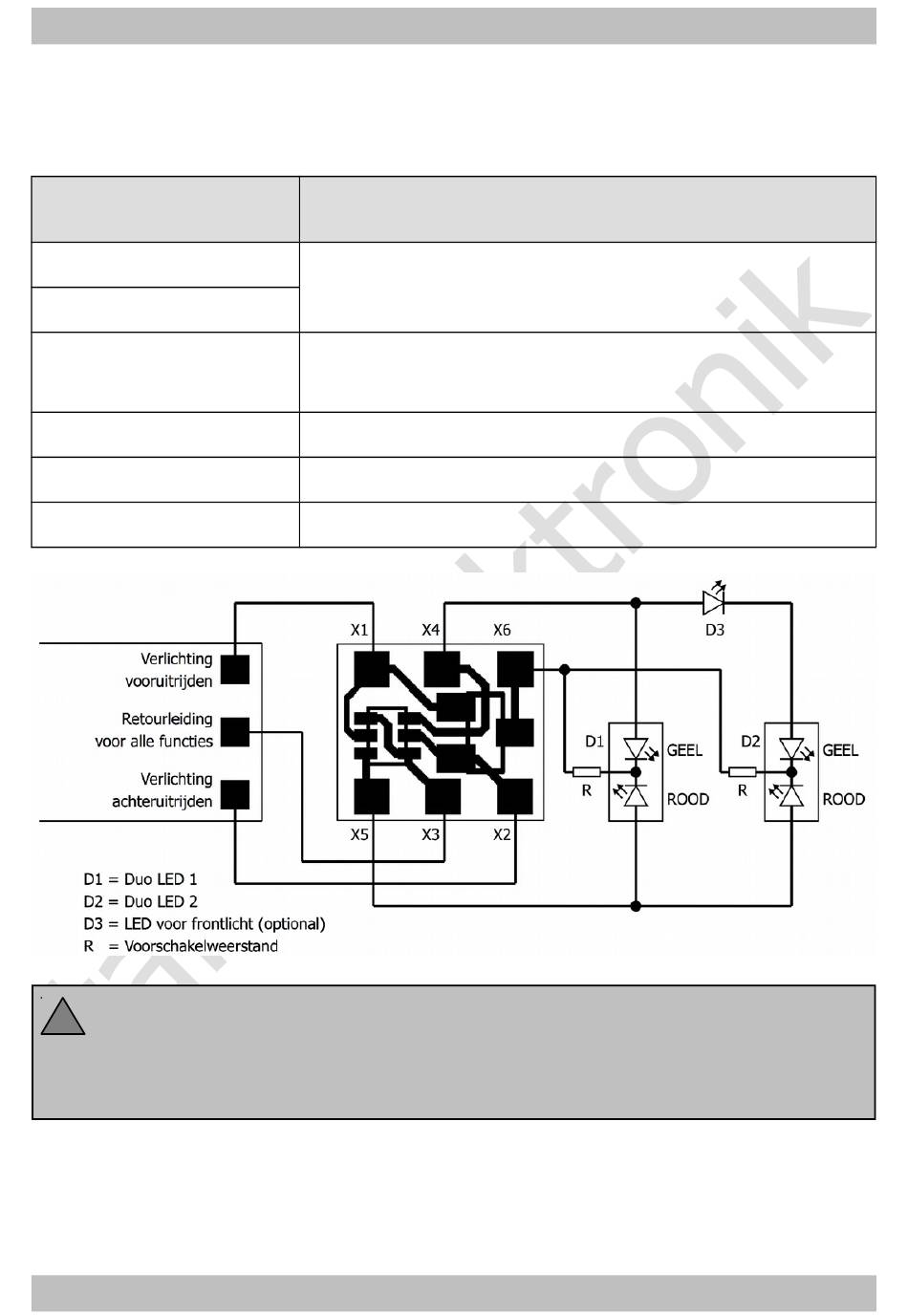

Fig. 2: Aansluitplan
FI-1
