BEDRIJFSHANDLEIDING
4.6

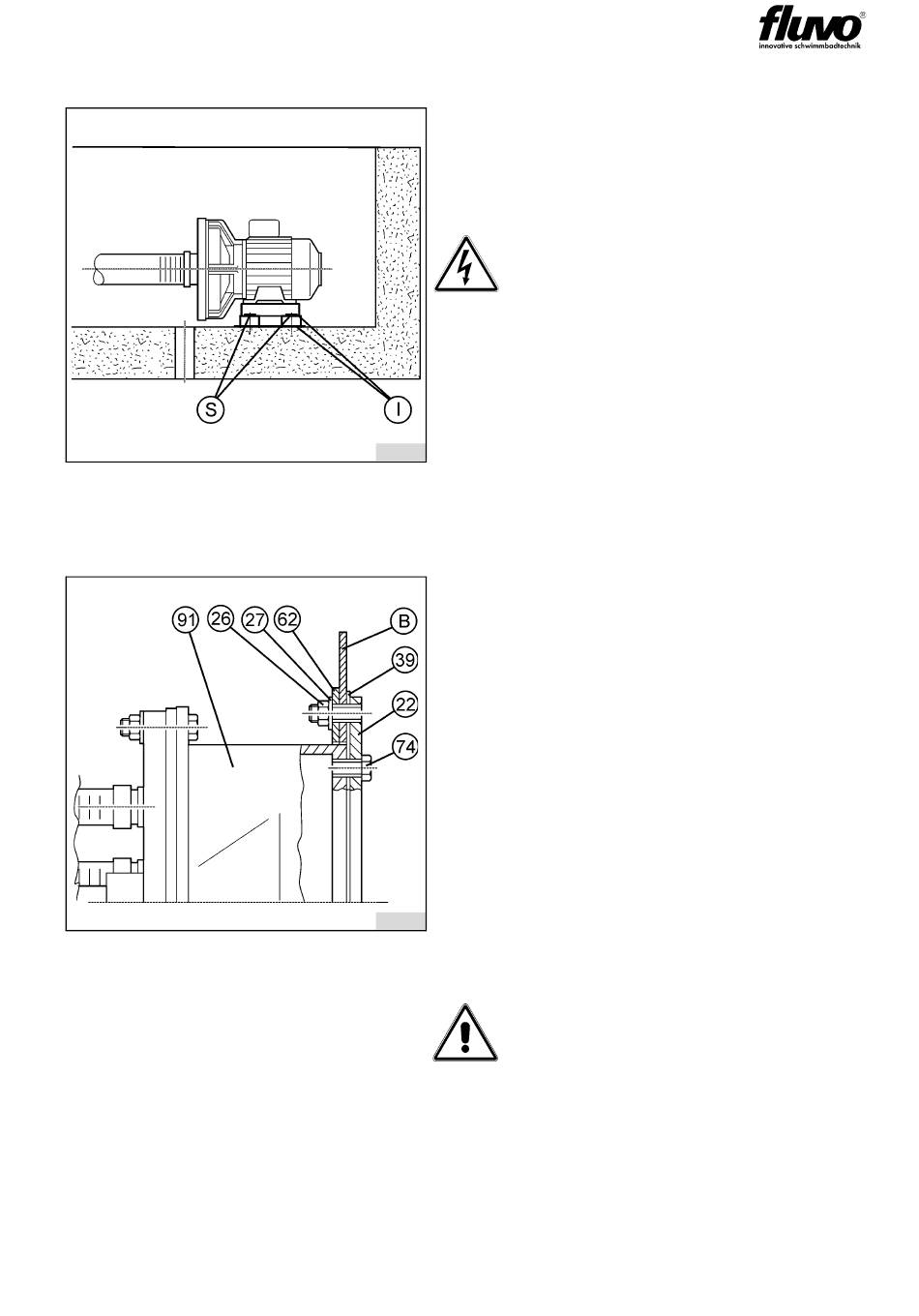

Montage algemeen
Afb. 15
4.7
Montage inbouwset / afgewerkt bekken
Afb. 16
C2G rondo
Versie: 27201 - F
Monteer het basisframe op de voorziene
plaats. Bevestig het basisframe met 4
schroeven (S).
Let op!
Het basisframe moet tegen de grond
(wand) geïsoleerd bevestigd worden, (I)
om overdracht van externe spanning te
vermijden.
I
S
8222
B
22
26
27
39
62
74
91
De klemring (22) met de vlakke dichting
(39) en de houder (62) op de wand van
het bekken monteren. De dichtvlakken
moeten zuiver en glad zijn.
8223
De behuizing (9) op de klemring (22) met
de schroeven (74) monteren.
Let op!
De behuizing (91) zodanig monteren dat
de
membraanschakelaar (MS) boven ligt.
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Duitsland
Isolatie
Schroef
Aanzuigbehuizing
Klemring
Moer
Onderlegplaatje
Vlakke dichting
Houder
Zeskantschroef
Inbouwset
aansluiting
voor
de
11
